(04-11[01]) - ELECTRIC CABLE - ENGINE

Запчасти Case IH C55 (04-11[01]) - ELECTRIC CABLE - ENGINE (04) - ELECTRICAL SYSTEMS

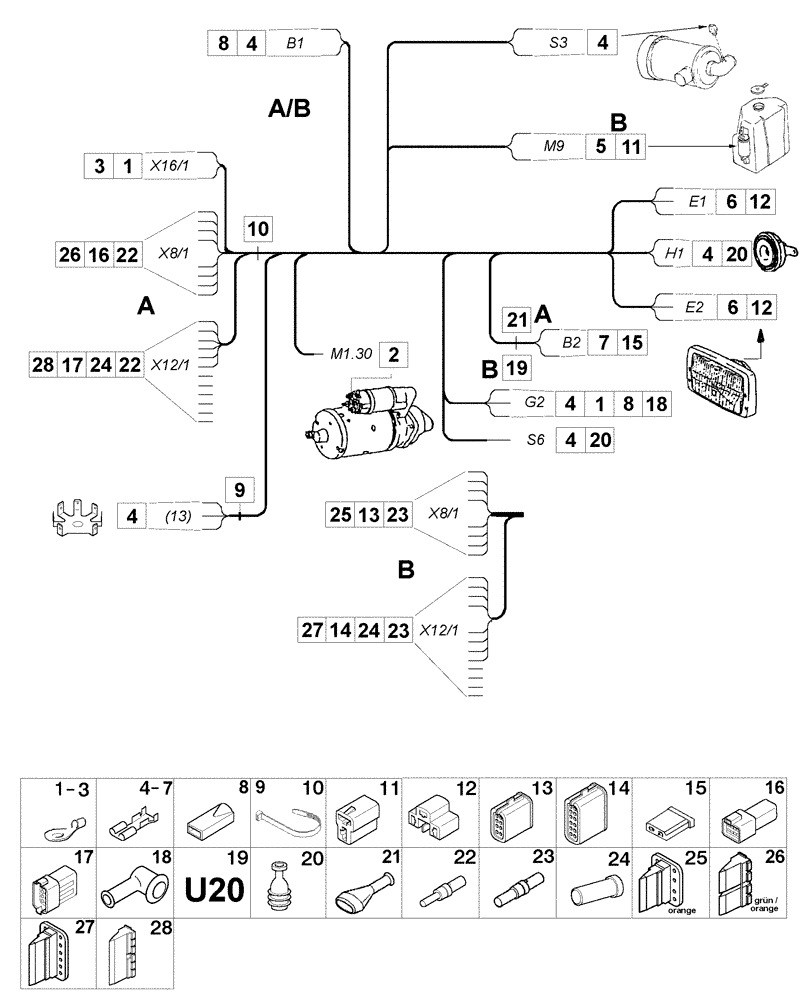

Схема запчастей Case IH C55 - (04-11[01]) - ELECTRIC CABLE - ENGINE (04) - ELECTRICAL SYSTEMS
8
25
12
4
22
22
b
23
28
12
21
19
a
2
4
1
b
6
16
4
10
9
20
b
b
6
3
24
13
23
8
24
1
4
a
18
14
a
17
15
20
7
b5
4
26
b
4
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a

1-41-177-210

HARNESS

---->.... Ersetzt / Replaces / Remplace / Udskiftet / Sostituisce 1-41-177-110

1шт.

b

1-41-177-112

HARNESS

.... ---->

1шт.

1

190003499671

TERMINAL

B02

2шт.

2

190003499673

CABLE TERMINAL

B05

1шт.

3

190003499672

TERMINAL

B07

1шт.

4

190003499650

CABLE TERMINAL

G01

12шт.

5

1880770005

CABLE TERMINAL

G03

2шт.

6

179000770080

CABLE TERMINAL

G10

8шт.

7

179000770129

TERMINAL

G19

2шт.

8

135700770206

ELECTRIC INSULATION

J07 ; 1-Polig / 1-pole / À 1 pôle / 1-polet / 1 polo

3шт.

9

190003171715

COLLAR CLAMP

A2,5x100 / K01

2шт.

10

190003171697

COLLAR

A5x180 / K02

1шт.

11

199014770058

SOCKET

M10 ; 2-Polig / 2-pole / À 2 pôle / 2-polet / 2 polo

1шт.

12

199000720006

ELEC CONNECTOR

M21 ; 3-Polig / 3-pole / À 3 pôle / 3-polet / 3 polo

2шт.

13

1-40-177-001

TERMINAL CONNECTOR,8 Pin

M85 ; 8-Polig / 8-pole / À 8 pôle / 8-polet / 8 polo

1шт.

14

1-40-177-003

SOCKET

M86 ; 12-Polig / 12-pole / À 12 pôle / 12-polet / 12 polo

1шт.

15

1-40-177-009

TERMINAL CONNECTOR,2 Pole

M88 ; 2-Polig / 2-pole / À 2 pôle / 2-polet / 2 polo

1шт.

16

1-40-177-002

TERMINAL CONNECTOR,8 Pin

N44 ; 8-Polig / 8-pole / À 8 pôle / 8-polet / 8 polo

1шт.

17

1-40-177-004

TERMINAL CONNECTOR,12 Pin

N45 ; 12-Polig / 12-pole / À 12 pôle / 12-polet / 12 polo

1шт.

18

13809770107

GROMMET

U02

1шт.

19

1-40-177-011

GROMMET

U20

1шт.

20

1407090013

PROTECTION CAP

W03

1шт.

21

135700770019

BOOT

W12

1шт.

22

133700770375

CABLE TERMINAL

X30

14шт.

23

133700770376

TERMINAL

X31

16шт.

24

133700770383

PLUG

Y20

6шт.

25

1-40-177-005

TERMINAL CONNECTOR,8 Pin

Y23 ; 8-Polig / 8-pole / À 8 pôle / 8-polet / 8 polo

1шт.

26

1-40-177-006

TERMINAL CONNECTOR,8 Pin

Y24 ; 8-Polig / 8-pole / À 8 pôle / 8-polet / 8 polo

1шт.

27

1-40-177-007

TERMINAL CONNECTOR,12 Pin

Y25 ; 12-Polig / 12-pole / À 12 pôle / 12-polet / 12 polo

1шт.

28

1-40-177-008

TERMINAL CONNECTOR,12 Pin

Y26 ; 12-Polig / 12-pole / À 12 pôle / 12-polet / 12 polo

1шт.
