(09B-27[01]) - HORIZONTAL SPRING ACTION DISASSEMBLED

Запчасти Case IH C55 (09B-27[01]) - HORIZONTAL SPRING ACTION DISASSEMBLED (09) - CHASSIS

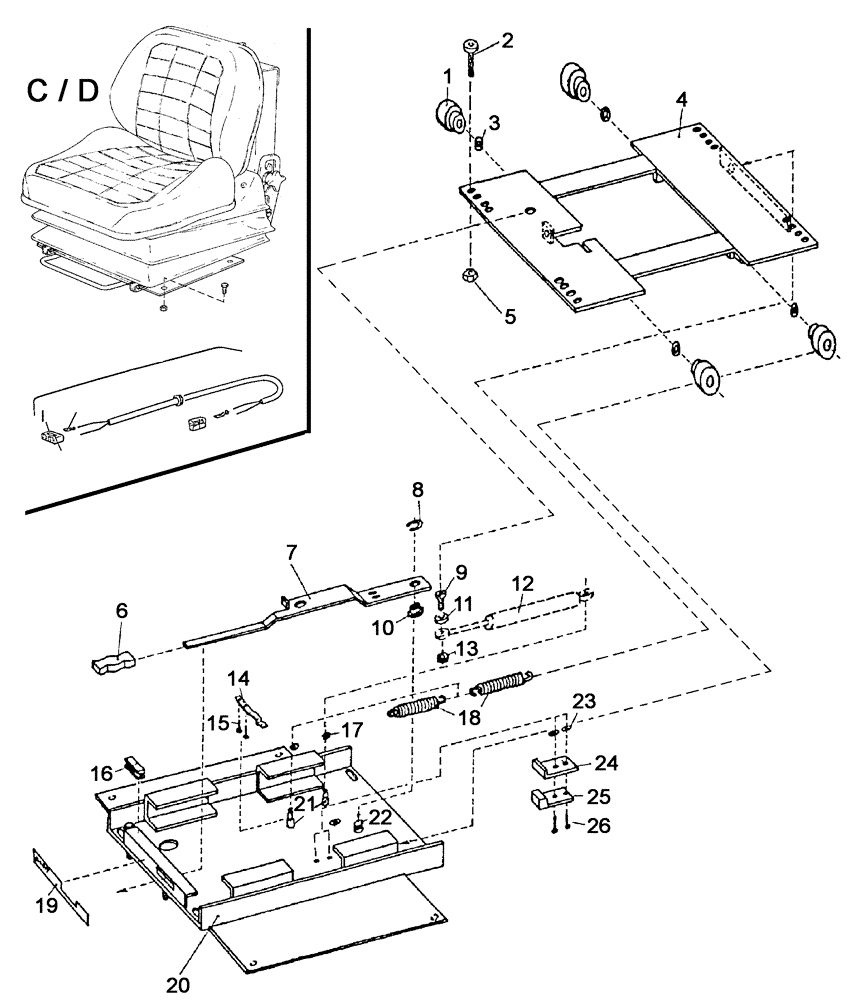

Схема запчастей Case IH C55 - (09B-27[01]) - HORIZONTAL SPRING ACTION DISASSEMBLED (09) - CHASSIS
7
3
9
19
24
4
1
11
13
26
25
c
17
10
2
22
18
d
15
5
14
20
6
12
21
23
16
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

c

1-34-551-305

SEAT

Stoff/Textile material/Tissu/Stof/Tessuto

1шт.

d

1-34-551-309

SEAT

Stoff/Textile material/Tissu/Stof/Tessuto

1шт.

-

1-34-751-558

SPRING

Besteht aus/Consists of/Compose de/Bestående af/È composto da 1 - 26

1шт.

1

1-34-751-545

ROLLER

4шт.

2

190003862419

SCREW,M8 x 16mm, Cl 8.8

M8X16-8.8

4шт.

3

NSS

NOT SOLD SEPARAT

6шт.

4

NSS

NOT SOLD SEPARAT

1шт.

5

825-1408

NUT,M8, Cl 8

4шт.

6

1-34-751-548

HANDLE

1шт.

7

1-34-751-323

LEVER

1шт.

8

190003936617

LOCKING RING

9-A3C

1шт.

9

NSS

NOT SOLD SEPARAT

1шт.

10

1-34-751-549

BUSHING

1шт.

11

190003932961

DISC

B11-ST-A3C

1шт.

12

1-34-751-319

CYLINDER, GAS

1шт.

13

43362

NUT,M8 x 1.25, Cl 10

1шт.

14

1-34-751-551

SPRING

1шт.

15

NSS

NOT SOLD SEPARAT

2шт.

16

1-34-751-550

RUBBER

1шт.

17

190003936616

WASHER

6-A3C

2шт.

18

1-34-751-547

TENSION SPRING

2шт.

19

NSS

NOT SOLD SEPARAT

1шт.

20

NSS

NOT SOLD SEPARAT

1шт.

21

NSS

NOT SOLD SEPARAT

2шт.

22

NSS

NOT SOLD SEPARAT

1шт.

23

190003936100

WASHER

5,3-140HV-A3C

2шт.

24

NSS

NOT SOLD SEPARAT

1шт.

25

1-34-751-552

RUBBER BLOCK

1шт.

26

NSS

NOT SOLD SEPARAT

2шт.
