Запчасти Case IH C55 (09B-26[01]) - DRIVERS SEAT WITH AIR SPRING, HORIZONTAL SPRING ACTION AND HEIGHT-ADJUSTMENT DISASSEMBLED (09) - CHASSIS

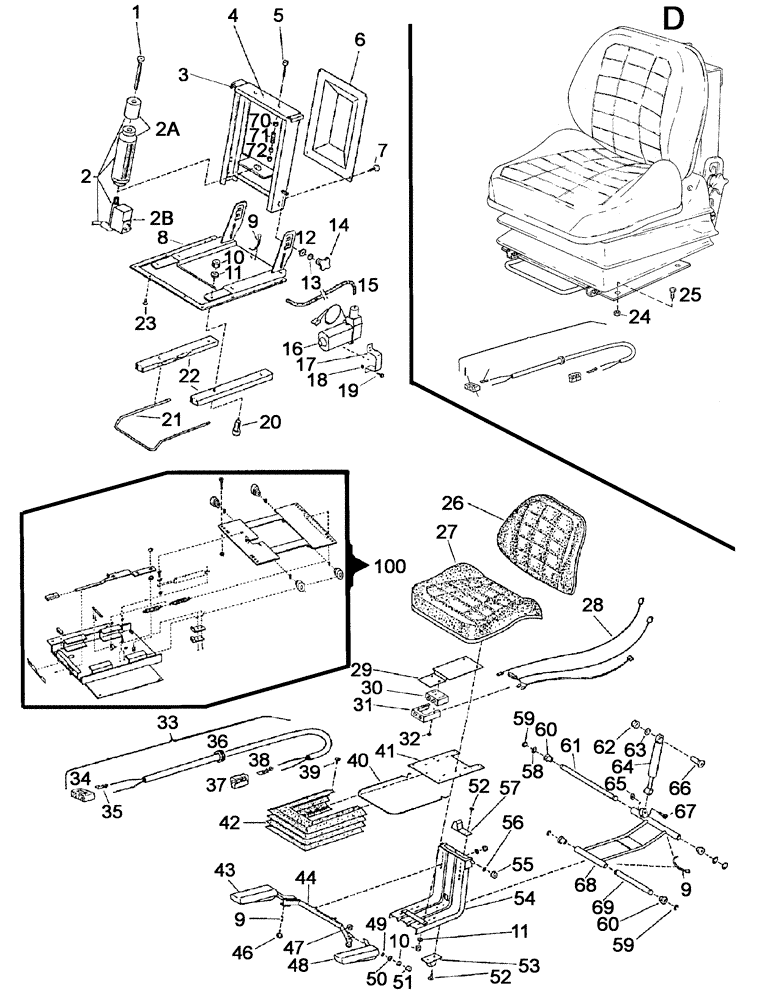

Схема запчастей Case IH C55 - (09B-26[01]) - DRIVERS SEAT WITH AIR SPRING, HORIZONTAL SPRING ACTION AND HEIGHT-ADJUSTMENT DISASSEMBLED (09) - CHASSIS
64
72
57
53
60
35
68
47
14
23
51
12
37
18
50
48
46
70
5
3
20
6
59
40
31
42
43
59
58
13
39
67
66
25
9
8
4
27
1
28
56
55
24
62
11
2
36
15
11
63
69
30
32
38
65
52
26
19
34
17
61
2a
10
49
9
d
60
7
54
71
29
52
2b
9
10
21
33
100
44
16
41
22

Артикул

Название

Примечание

Количество

d

1-34-551-309

SEAT

Stoff/Textile material/Tissu/Stof/Tessuto : HOPSACK - Besteht aus/Consists of/Compose de/Bestående af/È composto da 1 - 23, 26 - 72, 100

1шт.

1

NSS

NOT SOLD SEPARAT

1шт.

2

1-34-751-238

TESTER

1шт.

2a

1-34-751-271

CONTROL

Oben/Over/En 'haut/Ovenfor/Superiore

1шт.

2b

1-34-751-321

SOLENOID VALVE

Unten/Below/En bas/Nedenfor/Inferiore

1шт.

3

1-34-751-261

GUIDE

1шт.

4

1-34-751-262

FRAME

1шт.

5

190003822272

SCREW,M5 x 30mm, Cl 4.8

AM5X30-4.8-A2C

2шт.

6

1-34-751-269

COVER

1шт.

7

190003844558

SELF-TAP SCREW,M6.3 x 16mm

6,3x16

2шт.

8

1-34-751-264

BASE

1шт.

9

190003171697

COLLAR

A5x180 / K02

4шт.

10

43362

NUT,M8 x 1.25, Cl 10

10шт.

11

190003935469

WASHER

A8,2-A3C

8шт.

12

190003932016

SPRING WASHER

B12-FST-A3C

2шт.

13

190003930282

DISC

A13

2шт.

14

1-34-751-263

HANDLE

Rot/Red/Rouge/Rød/Rosso, M12x1

2шт.

15

1-34-751-322

HOSE

1шт.

16

1-34-751-267

COMPRESSOR

1шт.

17

1-34-751-268

CLAMP

2шт.

18

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

4шт.

19

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

4шт.

20

190003862419

SCREW,M8 x 16mm, Cl 8.8

M8X16-8.8

4шт.

21

1-34-751-266

LEVER

Nr.6

1шт.

22

1-34-751-265

RAIL

2шт.

23

NSS

NOT SOLD SEPARAT

15шт.

24

825-1408

NUT,M8, Cl 8

2шт.

25

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

26

1-34-751-574

BACKREST

Stoff/Textile material/Tissu/Stof/Tessuto : HOPSACK

1шт.

27

1-34-751-573

SEAT

Stoff/Textile material/Tissu/Stof/Tessuto : HOPSACK

1шт.

28

1-34-751-260

CABLE

1шт.

29

1-34-751-241

ANCHOR

1шт.

30

1-34-751-243

CONTROL

1шт.

31

1-34-751-242

PROTECTIVE COVER

1шт.

32

190003843106

SCREW,Pan Hd, M4.2 x 9.50mm

St4,2x9,5

2шт.

33

1-41-177-086

ELECTRIC CABLE

Besteht aus/Consists of/Compose de/Bestående af/È composto da 34 - 38

1шт.

34

179100770390

CONTACT HOUSING

M24 ; 5-Polig / 5-pole / À 5 pôle / 5-polet / 5 polo

1шт.

35

1880770005

CABLE TERMINAL

G03

2шт.

36

190003120098

GROMMET

8x1/20

1шт.

37

199014770059

ELEC CONNECTOR

N06

1шт.

38

1390770002

SPADE TERMINAL

F01

2шт.

39

NSS

NOT SOLD SEPARAT

8шт.

40

1-34-751-244

BAIL

4шт.

41

1-34-751-245

BELLOWS

1шт.

42

1-34-751-236

BELLOWS

1шт.

43

1-34-751-247

ARM

Rechts/Right/Droite/Højre/Destra

1шт.

44

1-34-751-246

ARM

1шт.

46

NSS

NOT SOLD SEPARAT

2шт.

47

NSS

NOT SOLD SEPARAT

2шт.

48

1-34-751-249

ARM

Links/Left/Gauche/Venstre/Sinistro

1шт.

49

190003930261

WASHER

A8,4

2шт.

50

190003932030

SPRING-DISC

A8-FST-A3C

2шт.

51

1-34-751-250

PROTECTIVE COVER

2шт.

52

NSS

NOT SOLD SEPARAT

4шт.

53

1-34-751-251

STOP

Unten/Below/En bas/Nedenfor/Inferiore

1шт.

54

1-34-751-252

SEAT PLATE

1шт.

55

1-34-751-253

PLASTIC PLATE

2шт.

56

1-34-751-254

TUBE SPACER

2шт.

57

1-34-751-255

RUBBER BLOCK

Oben/Over/En 'haut/Ovenfor/Superiore

1шт.

58

190003930251

DISC

A6,4-140HV-A3C

2шт.

59

190003936617

LOCKING RING

9

4шт.

60

1-34-751-258

PLASTIC PLATE

4шт.

61

1-34-751-259

AXLE

Ø 12x227

1шт.

62

43362

NUT,M8 x 1.25, Cl 10

1шт.

63

190003930261

WASHER

A8,4

1шт.

64

1-34-751-320

CYLINDER, GAS

1шт.

65

190003888451

NUT

VM8-8

1шт.

66

190003825447

SCREW,M8 x 35mm, Cl 4.8

M8X35-4.8-A2C

1шт.

67

190003822440

SCREW,M8 x 30mm, Cl 4.8

M8X30-4.8-A2C

1шт.

68

1-34-751-256

UPPER LINK

1шт.

69

1-34-751-257

AXLE

1шт.

70

190003930241

WASHER

A5,3-140HV-A3C

4шт.

71

1-34-751-248

COMPRESSION SPRING

2шт.

72

190003888450

NUT

VM5-8-A2C

2шт.

100

1-34-751-558

SPRING

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

Выбрано товаров: 75
