(C55) - CASE IH TRACTOR (2/92-6/97)
/
(09) - CHASSIS
/

(09B-24[01]) - DRIVERS SEAT WITHOUT HORIZONTAL SPRING, ACTION, WITH HEIGHT-ADJUSTMENT DISASSEMBLED

Запчасти Case IH C55 (09B-24[01]) - DRIVERS SEAT WITHOUT HORIZONTAL SPRING, ACTION, WITH HEIGHT-ADJUSTMENT DISASSEMBLED (09) - CHASSIS

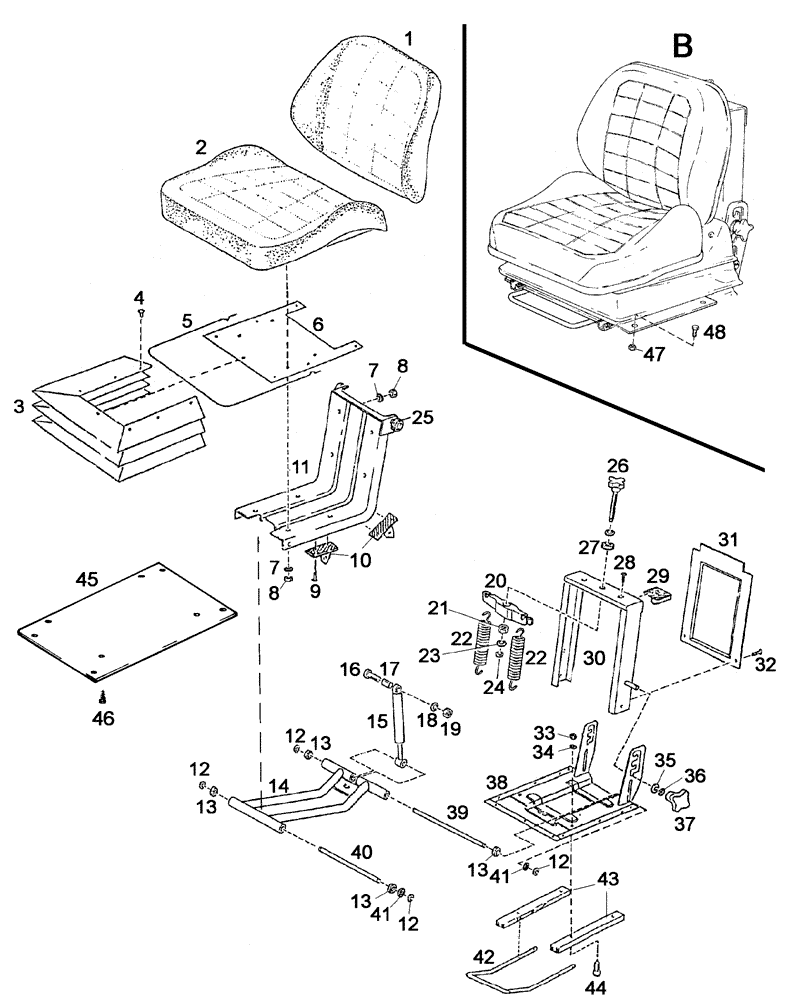

Схема запчастей Case IH C55 - (09B-24[01]) - DRIVERS SEAT WITHOUT HORIZONTAL SPRING, ACTION, WITH HEIGHT-ADJUSTMENT DISASSEMBLED (09) - CHASSIS
12
3
23
8
36
47
11
8
38
1
19
41
34
33
7
44
17
b
12
31
35
43
18
15
5
7
4
30
29
20
32
40
42
13
13
2
26
21
12
41
12
14
28
6
10
22
37
13
24
22
25
48
27
46
9
13
39
45

№

Артикул

Название

Примечание

Количество

b

1-34-551-307

SEAT

Stoff/Textile material/Tissu/Stof/Tessuto : HOPSACK VAKU - Besteht aus/Consists of/Compose de/Bestående af/È composto da 1B, 2B, 3 - 10, 11 - 29, 31 - 44

1шт.

1

1-34-751-568

BACKREST

Stoff/Textile material/Tissu/Stof/Tessuto : HOPSACK VACU

1шт.

2

1-34-751-567

SEAT

Stoff/Textile material/Tissu/Stof/Tessuto : HOPSACK VACU

1шт.

3

1-34-751-051

BELLOWS

1шт.

4

1-34-751-276

RIVET

22шт.

5

1-34-751-244

BAIL

3шт.

6

1-34-751-245

BELLOWS

1шт.

7

190003935471

WASHER

A10,5-A3C

4шт.

8

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

5шт.

9

NSS

NOT SOLD SEPARAT

4шт.

10

1-34-751-578

STOP

2шт.

11

1-34-751-019

SEAT CARRIER

1шт.

12

190003936617

LOCKING RING

9-A3C

4шт.

13

1-34-751-258

PLASTIC PLATE

4шт.

14

1-34-751-049

UPPER LINK

1шт.

15

1-34-751-055

SHOCK ABSORBER

1шт.

16

190003802527

SCREW,Hex, M10 x 30mm, Cl 8.8

M10x30-8.8

1шт.

17

1-34-751-274

PIPE

1шт.

18

190003935471

WASHER

A10,5-A3C

1шт.

19

1-34-751-042

NUT

1шт.

20

1-34-751-052

SPRING

1шт.

21

337475

NUT,M12, Cl 10

1шт.

22

1-34-751-054

TENSION SPRING

2шт.

23

1-34-751-254

TUBE SPACER

1шт.

24

190003936617

LOCKING RING

9-A3C

1шт.

25

1-34-751-025

GUIDE

2шт.

26

1-34-751-053

SPINDLE

1шт.

27

1-34-751-258

PLASTIC PLATE

1шт.

28

1-34-751-272

RIVET

2шт.

29

1-34-751-577

STOP

2шт.

30

1-34-751-020

FRAME

1шт.

31

1-34-751-026

PROTECTIVE COVER

1шт.

32

1-34-751-273

RIVET

2шт.

33

43362

NUT,M8 x 1.25, Cl 10

4шт.

34

190003935469

WASHER

A8,2-A3C

4шт.

35

1-34-751-275

DISC

2шт.

36

190003932016

SPRING WASHER

B12-FST-A3C

2шт.

37

1-34-751-041

HANDLE

2шт.

38

1-34-751-038

BASE

1шт.

39

1-34-751-047

AXLE

1шт.

40

1-34-751-050

AXLE

1шт.

41

190003932334

DISC

13-140HV-A3C

2шт.

42

1-34-751-266

LEVER

Nr.6

1шт.

43

1-34-751-265

RAIL

2шт.

44

190003862419

SCREW,M8 x 16mm, Cl 8.8

M8X16-8.8

4шт.

45

1-34-751-277

ADAPTER

ADAPTION

1шт.

46

1-34-751-278

SCREW

4шт.

47

825-1408

NUT,M8, Cl 8

2шт.

48

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

Выбрано товаров: 49
