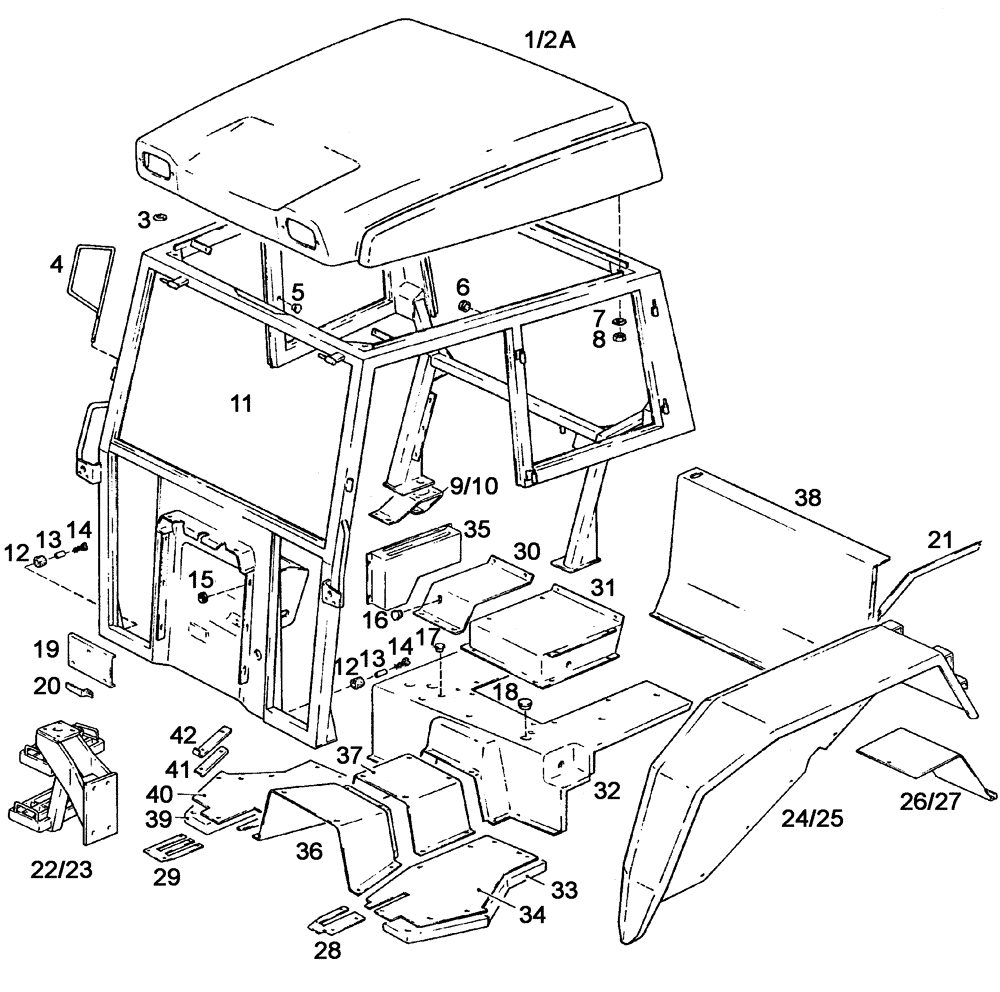

Запчасти Case IH C55 (09B-01[01]) - DRIVERS SAFETY FRAME (09) - CHASSIS

-

1-34-518-210

CAB BODY

Besteht aus/Consists of/Compose de/Bestående af/È composto da 4, 11, 19, 20, 24 - 27, 30 - 42 - Breit/Broad/Large/Bred/Largo

1шт.

1

1-34-519-450

ROOF

Nieder/Low/Bas/Lav/Basso - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i) - Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 1-34-519-100, 1-34-519-150

1шт.

2

1-34-519-460

ROOF

----> ..... / Hoch/High/Haut/Opad/Alto - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i) - Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 1-34-519-200

1шт.

2a

1-34-519-351

ROOF

..... ----> / Hoch/High/Haut/Opad/Alto - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

3

190003930301

WASHER

A17-140HV-A3C

2шт.

4

1-34-577-101

ROD

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

2шт.

5

190003171304

PLUG

A8,9x9,5

2шт.

6

190003129042

GROMMET

Q02 ; 6x3

1шт.

7

190003936103

WASHER

8,4-140HV-A3C-DIN9021

4шт.

8

825-1408

NUT,M8, Cl 8

4шт.

9

Rechts hinten/Rear right hand side/Arrière-droit/Bagest til højre/Posteriore destro - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

10

. Links hinten/Rear left hand side/Gauche arrière/Bagest til venstre/Posteriore sinistro - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

11

1-34-518-201

CAB BODY

1шт.

12

1181A130007

RUBBER BLOCK

3шт.

13

199014360123

PIPE

3шт.

14

190003840023

SCREW,M3.9 x 32mm

ST3,9 x 32-N-H-BN

3шт.

15

190003129036

GROMMET

9x2,5

1шт.

16

190003179432

PLUG

A16,7x5,5

1шт.

17

190003171869

PLUG

A14,6x5,5

1шт.

18

190003179464

PLUG

A40,7x15

2шт.

-

190003171756

PLUG

29,5x40

1шт.

-

190003170065

CAP COVER

29,5x40

2шт.

19

1-41-177-830

COVER

1шт.

20

1-41-177-831

CABLE RETAINER

1шт.

21

190003179043

STRIP-GASKET

l=3600mm

1шт.

22

Rechts vorne/Front right hand side/Avant-droit/Forrest til højre/Anteriore destro - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

23

Links vorne/Front left hand side/Gauche avant/Forrest til venstre/Anteriore sinistro - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

24

Rechts hinten/Rear right hand side/Arrière-droit/Bagest til højre/Posteriore destro - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

1шт.

25

. Links hinten/Rear left hand side/Gauche arrière/Bagest til venstre/Posteriore sinistro - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

1шт.

26

Rechts/Right/Droite/Højre/Destra - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

1шт.

27

Links/Left/Gauche/Venstre/Sinistro - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

1шт.

28

Links/Left/Gauche/Venstre/Sinistro - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

29

Rechts/Right/Droite/Højre/Destra - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

30

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

31

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

32

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

33

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

34

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

35

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

36

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

37

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

38

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

39

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

40

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

41

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

2шт.

42

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

2шт.
