(08-32[01]) - POWER LIFT LINKAGE

Запчасти Case IH C55 (08-32[01]) - POWER LIFT LINKAGE (08) - HYDRAULICS

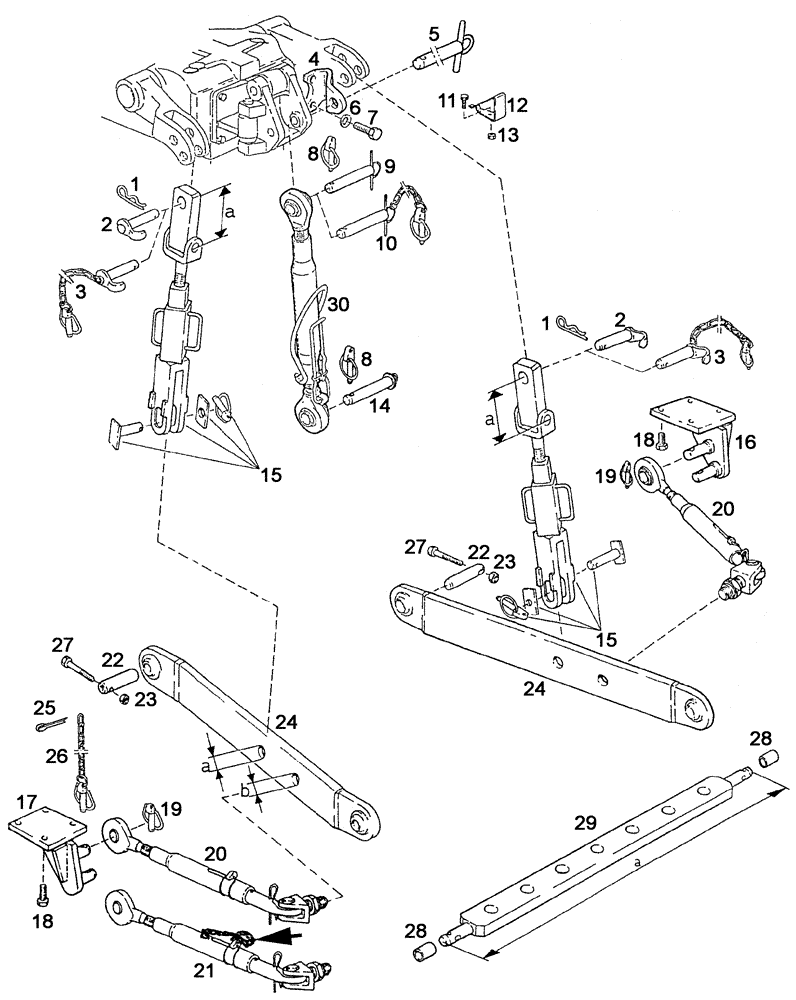

Схема запчастей Case IH C55 - (08-32[01]) - POWER LIFT LINKAGE (08) - HYDRAULICS
22
27
6
21
22
13
23
2
20
1
9
5
11
23
24
29
10
14
8
17
3
20
8
25
24
19
26
18
2
15
16
27
18
12
3
7
19
28
15
28
1
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1192740022

SPRING

2шт.

2

1292740148

HANDLED SHAFT

PIN, LARGE

2шт.

3

1-32-274-015

PIN

Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 133700740298

2шт.

4

135700730250

LOCKING DEVICE

1шт.

5

1-32-273-260

PIN

Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 135700730314

1шт.

6

190003930282

DISC

A13

2шт.

7

190003803680

SCREW,M12 x 1.5 x 55mm, Cl 10.9

M12x1,5x55-10.9

2шт.

8

180740235

LARGE PIN

PIN, LARGE

1шт.

9

135700930064

LARGE PIN

PIN, LARGE

1шт.

10

133700740296

LARGE PIN

PIN, LARGE

1шт.

11

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

1шт.

12

135700740089

SPRING

1шт.

13

100016

NUT,M10 x 1.5, Cl 8

1шт.

14

1-32-174-006

CROSS PIN

1шт.

15

133700740295

UPPER LINK

a=105mm - Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 133700740290 - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

2шт.

16

133700740306

SUPPORT

Rechts/Right/Droite/Højre/Destra - Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 153700740012

1шт.

17

133700740305

SUPPORT

Links/Left/Gauche/Venstre/Sinistro - Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 153700740013

1шт.

18

280854

BOLT,Hex, M14 x 2 x 35mm, Cl 8.8, Full Thd

8шт.

19

1397740243

LARGE PIN

PIN, LARGE

2/2шт.

20

133700740280

STEM

Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

2шт.

21

133700740315

UPPER LINK

Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 133700740216, 133700740280 - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

2шт.

22

1395740232

PIVOT PIN

2шт.

23

190003888452

LOCK NUT,M10, Class 8

VM10-8

2шт.

24

133700740310

UPPER LINK

Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 133700740231

2шт.

25

190003920511

COTTER PIN

2шт.

26

1397740242

SPLIT PIN/SAFETY PIN

2/2шт.

27

190003862556

SCREW,M10 x 65mm, Cl 8.8

M10x65-8.8

2шт.

27

190003802651

SCREW

M10x75-8.8

2шт.

28

1190740090

SLEEVE

2шт.

29

133700740051

DRAWBAR

l=823mm - Kat./Cat./Cat. 1

1шт.

29

1397740220

DRAWBAR

l=965mm - Kat./Cat./Cat. 2

1шт.

30

1-32-274-025

UPPER LINK

Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 133700740211 - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.
