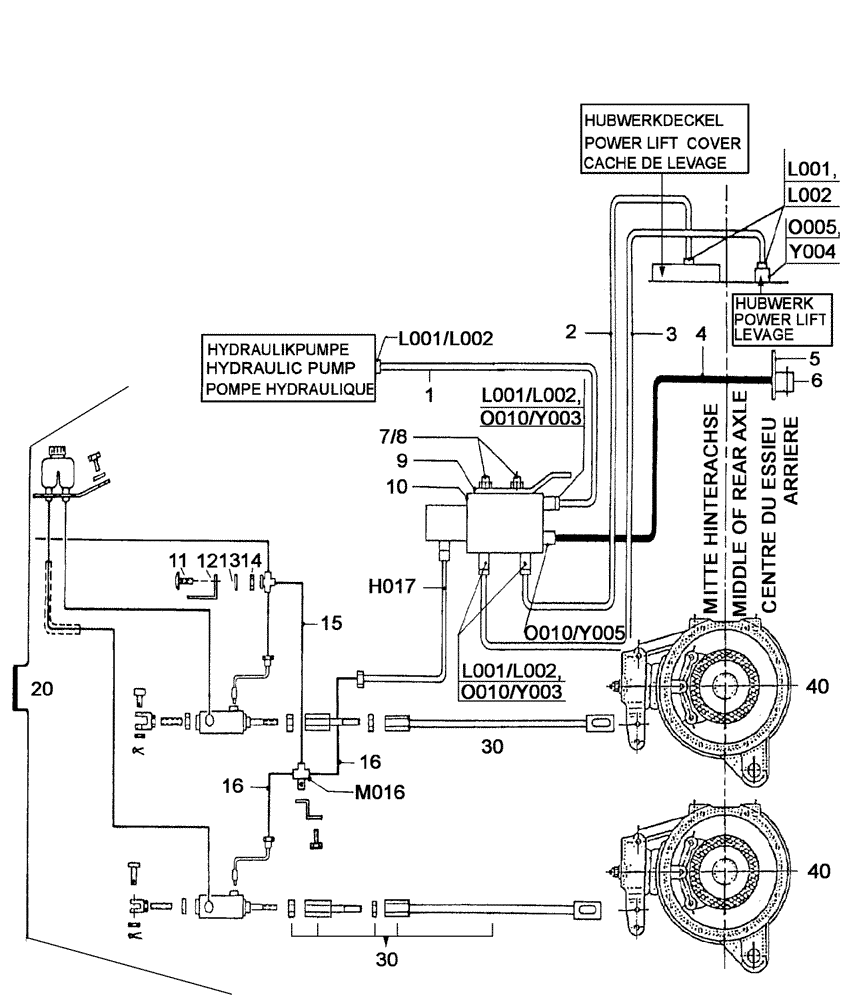

Запчасти Case IH C55 (07-09[01]) - PIPING DIAGRAM FOR HYDRAULIC TRAILER BRAKE WITH CARDAN SHAFT (VAAST)BRAKE (07) - BRAKES

1

1-33-135-025

PRESSURE PIPE

1шт.

2

1-33-135-026

PRESSURE PIPE

1шт.

3

1-33-135-031

TUBE ASSY.

1шт.

4

133700470189

HOSE

1шт.

5

1-33-135-118

ANGLE

1шт.

6

137700350043

QUICK MALE COUPLING

1шт.

7

190003802466

SCREW,Hex, M8 x 65mm, Cl 8.8

M8x65-8.8-A2C

2шт.

8

825-1408

NUT,M8, Cl 8

2шт.

9

1-33-135-032

LEVER GUIDE

1шт.

10

1-33-135-034

VALVE, BRAKE

Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 1-33-135-319 - Siehe nächste Seite(n)/See next page(s)/Voir page(s) suivante(s)/Se næste side(r)/Vedere pagin(a/e) seguent(e/i)

1шт.

11

190003834310

SCREW

M6x16-MU-A2C

1шт.

12

1-35-127-010

ANGLE

1шт.

13

190003930058

DISC

5,5-A3C

1шт.

14

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

1шт.

15

135700440007

BRAKE LINE

1шт.

16

135700440008

BRAKE LINE

2шт.

20

ROHRLEITUNGSPLAN/PIPINGS DIAGRAM/PLAN TUYAUTAGE/RØRLEDNINGSPLAN/SCHEMA DELLE TUBAZIONI / ----> 01738/ 01739 ---->/ - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

1шт.

30

ZUGSTANGE/DRAWBAR/BARRE DE TRACTION/TRÆKBOM/BARRA DI TRAZIONE - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

2шт.

40

HINTERRADBREMSE/REAR WHEEL BRAKE/FREIN SUR ROUES ARRIERE/BAGHJULSBREMSE/FRENO RUOTE POSTERIORI - Siehe Seite(n) vorne/See page(s) before/Voir page(s) avant(es)/Se side(r) forrest/Vedere pagin(a/e) precedent(e/i)

2шт.
