(07-02[01]) - PARKING BRAKE DISASSEMBLED

Запчасти Case IH C55 (07-02[01]) - PARKING BRAKE DISASSEMBLED (07) - BRAKES

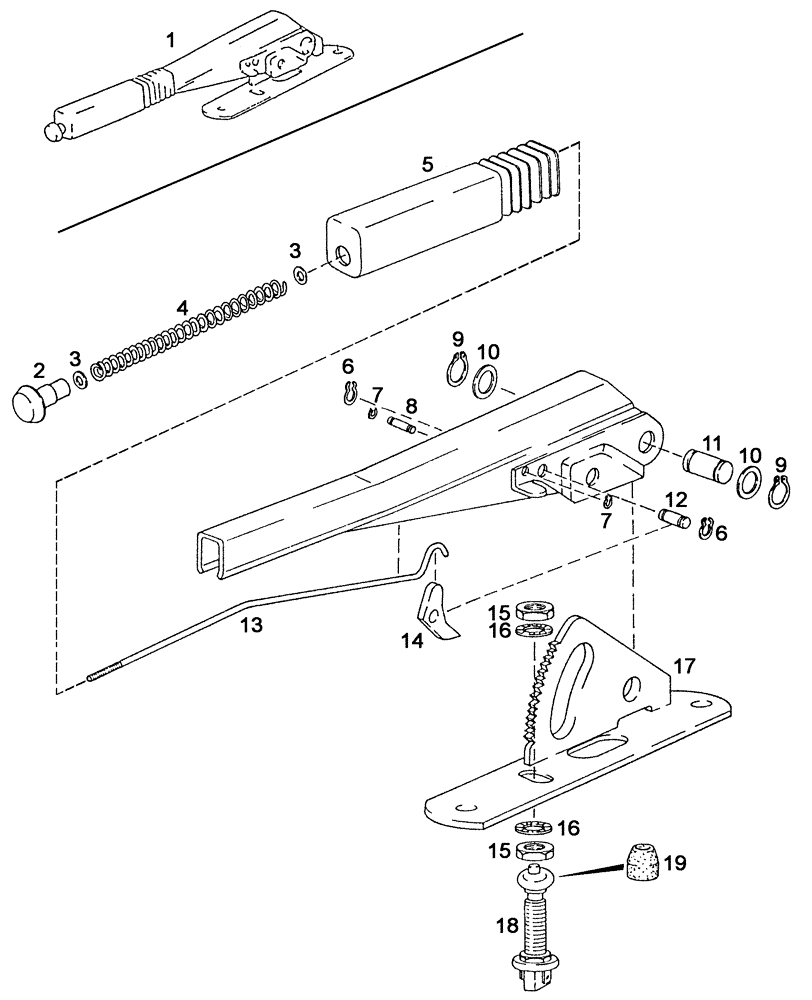

Схема запчастей Case IH C55 - (07-02[01]) - PARKING BRAKE DISASSEMBLED (07) - BRAKES
6
16
8
2
12
5
18
3
10
6
7
1
3
16
15
19
11
10
17
9
13
14
15
7
9
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1-34-443-091

HAND BRAKE

Besteht aus/Consists of/Compose de/Bestående af/È composto da 2 - 22

1шт.

2

1-34-743-008

PUSH BUTTON

1шт.

3

1-34-743-009

WASHER

2шт.

4

1-34-743-007

SPRING

1шт.

5

1-34-743-003

HANDLE GRIP

1шт.

6

1-34-743-013

CIRCLIP

Ø8mm

2шт.

7

1-34-743-018

CIRCLIP

Ø5mm

2шт.

8

1-34-743-010

PIN

1шт.

9

1-34-743-014

CIRCLIP

Ø14mm

2шт.

10

1-34-743-015

WASHER

2шт.

11

1-34-743-012

PIN

1шт.

12

1-34-743-011

PIN

1шт.

13

1-34-743-004

ROD

1шт.

14

1-34-743-006

DETENT

1шт.

15

1-34-743-005

NUT

2шт.

16

1-34-743-016

WASHER

2шт.

17

1-34-743-002

SUPPORT

1шт.

18

1-34-743-001

PARK BRAKE SWITCH

Einschließlich/Includes/Avec/Inklusive/Compreso 22 - Siehe Kapitel 04/See chapter 04/Voir chapitre 04/Se kapitel 04/Vedere capitolo 04

1шт.

19

1-34-743-019

BOOT

1шт.

1-34-743-017

LOCKING RING

Ø12mm

1шт.
