(073) - ELECTRICAL SYSTEM, HEADLIGHT, UP TO B-414/25082

Запчасти Case IH B414 (073) - ELECTRICAL SYSTEM, HEADLIGHT, UP TO B-414/25082 (06) - ELECTRICAL SYSTEMS

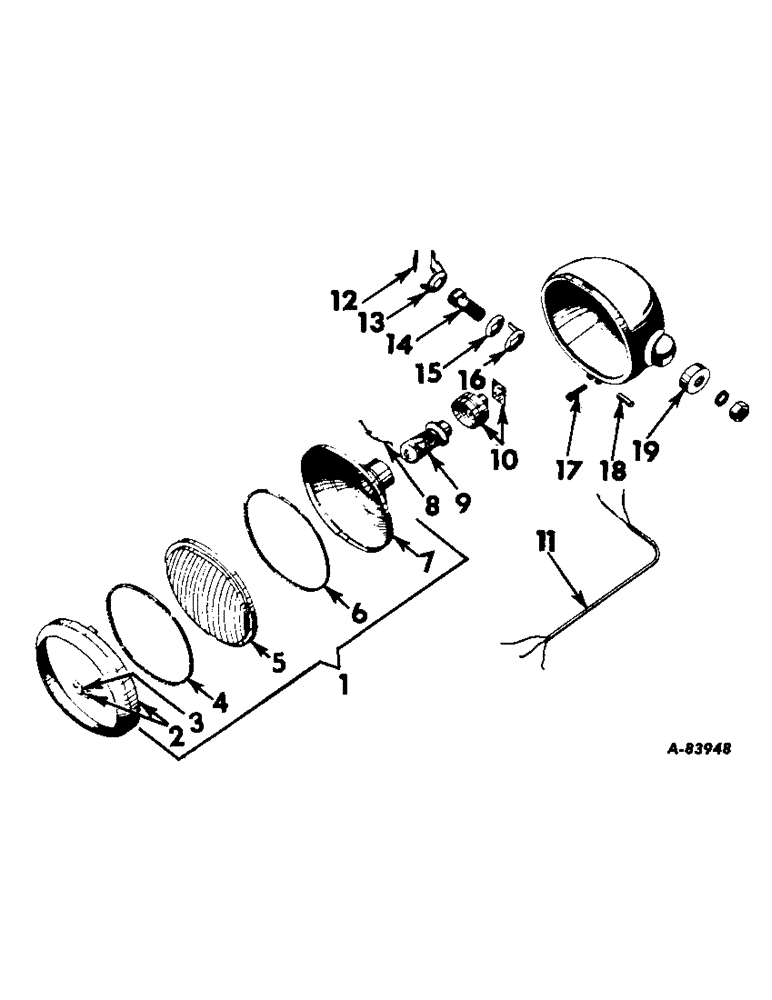

Схема запчастей Case IH B414 - (073) - ELECTRICAL SYSTEM, HEADLIGHT, UP TO B-414/25082 (06) - ELECTRICAL SYSTEMS
4
12
19
10
3
17
11
5
18
13
1
6
2
14
7
8
9
16
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

707891R91

LAMP BASE

HEADLIGHT, RH, 12 VOLT 24W

1шт.

707890R91

HEADLAMP

HEADLIGHT, LH, 12 VOLT 24W

1шт.

114498

JAM NUT,Jam, 5/8"-18, G5

1шт.

115553

LOCK WASHER,Int Tooth, 5/8"

WASHER, LOCK, Int Tooth, 5/8"

1шт.

1

708510R91

DOOR AND LENS ASSY, COMPOSED OF

1шт.

705775R91

DOOR

1шт.

702475R1

GASKET

1шт.

700447R1

DOOR SEAL

1шт.

700446R1

LENS

1шт.

707830R91

NO LONGER SERVICED

REFLECTOR

1шт.

702476R1

BEARING CARRIER

RETAINER

6шт.

2

705775R91

DOOR W/CATCH 702474R1

1шт.

3

702474R1

NO LONGER SERVICED

CATCH, BOTTOM DOOR

1шт.

4

700447R1

DOOR SEAL

LENS TO DOOR

1шт.

5

700446R1

LENS

1шт.

6

702475R1

GASKET

REFLECTOR TO LENS

1шт.

7

707830R91

NO LONGER SERVICED

REFLECTOR AND BULB TUBE ASSY

1шт.

8

702476R1

BEARING CARRIER

RETAINER, LENS

6шт.

9

708512R91

LAMP

PRE-FOCUS, 12 VOLT 24W

1шт.

10

708511R91

CABLE AND CONTACT ASSY, COMPOSED OF

1шт.

708515R91

CABLE

1шт.

708518R1

CONTACT

2шт.

708516R1

HOLDER

1шт.

708521R1

SHELL

1шт.

708517R1

SPRING

2шт.

708519R1

WASHER

1шт.

707838R1

WASHER

1шт.

11

708515R91

CABLE

1шт.

12

702467R1

CLIP, CABLE

1шт.

13

705803R1

RETAINER, BOLT

1шт.

702468R1

SCREW, CABLE CLIP

2шт.

14

705805R1

BOLT, FIXING

1шт.

15

705802R1

WASHER, SEATING

1шт.

16

705801R1

STRIP, EARTH

1шт.

17

702478R1

SCREW

DOOR

1шт.

18

702472R1

NUT

BARREL

1шт.

19

705785R1

WASHER, CUPPED

1шт.
