(10-23) - STEERING CYLINDER, FOR AXLE APL -3052

Запчасти Case IH 844S (10-23) - STEERING CYLINDER, FOR AXLE APL -3052 (07) - HYDRAULICS

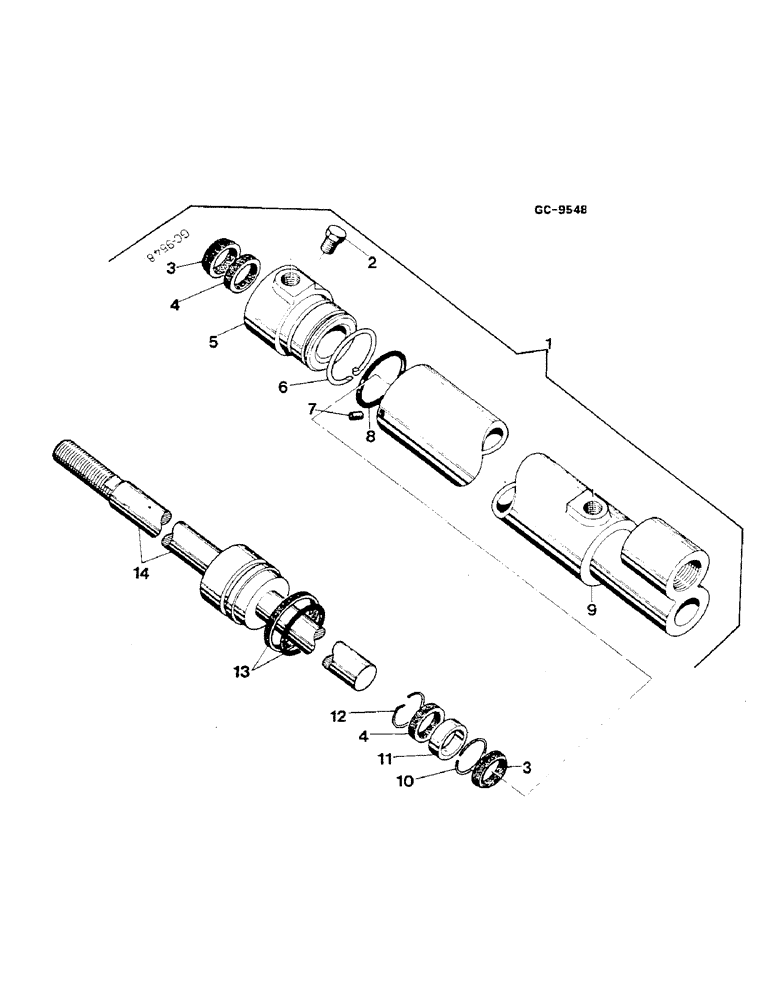

Схема запчастей Case IH 844S - (10-23) - STEERING CYLINDER, FOR AXLE APL -3052 (07) - HYDRAULICS
4
2
10
12
11
9
8
4
13
5
6
7
1
3
3
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

3146036R94

CYLINDER ASSY.

STEERING

1шт.

2

FOR444613

PLUG

1шт.

3

3147621R1

SEALING RING,25mm ID x 33mm OD x 6.4mm Thk

2шт.

4

3147622R1

SNAP RING

WIPER

2шт.

5

3217435R1

END

CYLINDER

1шт.

6

3147624R1

WIRE

WIRE

1шт.

7

934724R1

SET SCREW,Hex Skt, M5 x 6mm, Dog Pt

1шт.

8

3138018R1

O-RING,3mm Thk x 49mm ID

1шт.

9

3217433R1

CYLINDER

1шт.

10

3147620R1

RING, SNAP

RING SNAP

1шт.

11

3147619R1

THRUST RING

1шт.

12

3217744R1

RING, SNAP

RING SNAP

1шт.

13

3216626R2

RING, SET

SLIDING

1шт.

14

3147627R1

ROD ASSY.

1шт.
