Запчасти Case IH 844 (2G13) - LINKAGE (07) - HYDRAULICS

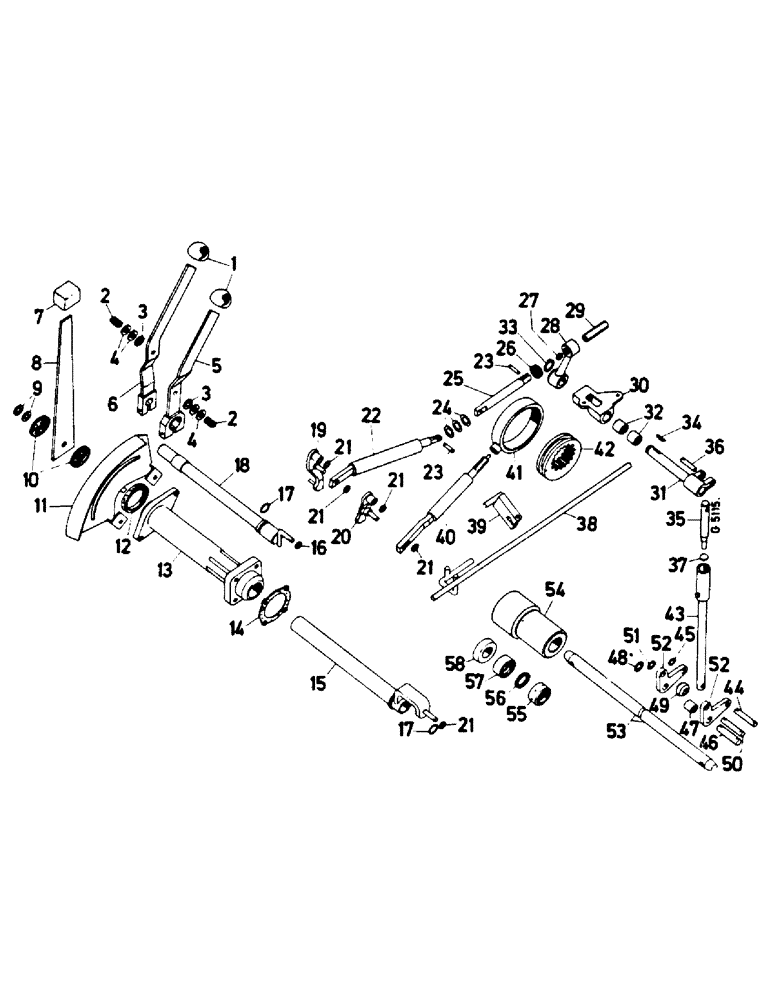

Схема запчастей Case IH 844 - (2G13) - LINKAGE (07) - HYDRAULICS
15
47
3
42
51
50
12
11
13
54
23
53
10
52
16
45
1
52
23
8
7
41
17
4
21
27
44
58
49
21
55
31
21
14
17
2
56
5
9
46
34
25
40
37
26
21
48
2
3
24
35
30
57
21
4
6
38
29
43
33
39
19
28
32
36
22
18
20

Артикул

Название

Примечание

Количество

1

3134919R2

KNOB

BALL

2шт.

2

3145214R1

SPRING

2шт.

3

495-81006

WASHER,6.76mm ID x 19.05mm OD x 1.7mm Thk

2шт.

4

3058090R3

FRICTION WASHER,7mm ID x 25mm OD x 2.5mm Thk

4шт.

5

3145211R91

LEVER

control

1шт.

180042

BOLT,Hex, 1/4" - 20 x 1 3/4", Gr 5

1шт.

9707515

BOLT,Hex, 5/16 - 18" x 1 3/4", Gr 5

1шт.

492-11031

LOCK WASHER,5/16"

1шт.

230-4114

NUT,1/4"-20, GA

1шт.

6

3145244R91

LEVER

control

1шт.

180042

BOLT,Hex, 1/4" - 20 x 1 3/4", Gr 5

1шт.

326-520

BOLT,Hex, 5/16" - 18 x 1-1/4", Gr 8

1шт.

492-11031

LOCK WASHER,5/16"

1шт.

230-4114

NUT,1/4"-20, GA

1шт.

7

3137539R2

KNOB

GRIP

1шт.

8

3131372R1

LEVER

stop gauge

1шт.

9

3057780R1

WASHER

SPRING disk

4шт.

10

1531492C1

FRICTION WASHER

DISK brake

2шт.

11

3145246R92

SECTOR

SEGMENT

1шт.

413-622

BOLT,Hex, 3/8" - 16 x 1-3/8", Gr 5

1шт.

230-4116

LOCK NUT,3/8"-16, GA

1шт.

12

3134874R91

OIL SEAL,30mm ID x 42mm OD x 8mm Thk

oil

1шт.

13

3057479R3

FLANGED BEARING

BEARING control shaft

1шт.

413-516

BOLT,Hex, 5/16" - 18 x 1", Gr 5

2шт.

413-514

BOLT,Hex, 5/16" - 18 x 7/8", Gr 5

4шт.

492-11031

LOCK WASHER,5/16"

4шт.

425-145

JAM NUT,Jam, 5/16"-18, G5

2шт.

14

3053452R2

GASKET

1шт.

15

3145204R93

SLEEVE

TUBE position control

1шт.

32-510

COTTER PIN,5/64" x 5/8"

1шт.

16

95-11034

WASHER,1/4"

1шт.

17

3051811R1

O-RING,2.4mm Thk x 17.3mm ID, 72 Duro

2шт.

18

3145241R91

SHAFT

draft control

1шт.

32-510

COTTER PIN,5/64" x 5/8"

1шт.

19

3145238R91

LEVER

draft spool

1шт.

32-510

COTTER PIN,5/64" x 5/8"

1шт.

20

3145208R91

LEVER

position spool

1шт.

32-510

COTTER PIN,5/64" x 5/8"

1шт.

21

95-11034

WASHER,1/4"

5шт.

22

3145233R91

LINK

SPRING element

1шт.

23

3057645R1

PIN

pilot

2шт.

32-612

COTTER PIN,3/32" x 3/4"

4шт.

24

3145232R1

WASHER

1шт.

25

3145231R1

ROD

PLUNGER draft link

1шт.

932040R1

LOCK PIN,4mm OD x 24mm L, Slotted

1шт.

26

3145168R91

OIL SEAL

oil

1шт.

27

3145230R1

BUSHING

ROLLER

1шт.

28

3145228R1

ARM

SPARE PART lever

1шт.

29

3145229R1

SCREW

SPARE PART adjusting

1шт.

425-1510

JAM NUT,Jam, 5/8"-18, G5

1шт.

30

3145227R1

BRACKET

bearing

1шт.

61-33112

HEX SOC SCREW,5/16"-18 x 3/4"

1шт.

217911

SCREW

1шт.

115093

LOCK WASHER,3/8"

1шт.

892-11008

LOCK WASHER,8mm ID

(5/16")

1шт.

31

3145223R91

SHAFT

lever

1шт.

32

3139045R1

NEEDLE BEARING,Needle, 17.99mm ID x 24mm OD x 16mm W

needle

2шт.

33

934001R1

SNAP RING,M18, Ext

CIRCLIP

1шт.

34

126-114

WOODRUFF KEY,#7, 1/8" x 3/4", HT

1шт.

35

3145222R1

ROD

1шт.

36

3145207R1

PIN

1шт.

32-516

COTTER PIN,5/64" x 1"

1шт.

37

3145221R1

WASHER

1шт.

38

3145215R92

ROD

stop limit

1шт.

32-612

COTTER PIN,3/32" x 3/4"

1шт.

39

3145218R91

STOP

PIECE stop limit

1шт.

413-516

BOLT,Hex, 5/16" - 18 x 1", Gr 5

1шт.

492-11031

LOCK WASHER,5/16"

1шт.

40

3145196R91

ROD ASSY.

ACTUATOR position control, Includes: 40 - 42

1шт.

40

3145198R92

ROD

actuator, position control

1шт.

114505

JAM NUT,Jam, 1/2"-13, G5

1шт.

41

3145197R1

RING

1шт.

42

3145203R1

DISC

RING eccenter

1шт.

43

3145255R92

ROD

1шт.

932296R1

LOCK PIN,M5 x 12, Slotted

1шт.

44

3145258R1

PIN

SPARE PART

1шт.

32-510

COTTER PIN,5/64" x 5/8"

2шт.

45

95-11034

WASHER,1/4"

2шт.

46

3145263R1

PIN

SPARE PART

1шт.

103396

PIN, SPLIT (COTTER),5/32" x 1"

PIN, COTTER

2шт.

47

3145264R91

NEEDLE BEARING

needle

1шт.

48

Q2272

WASHER

2шт.

49

3145262R1

ROLLER

1шт.

50

3145261R1

PIN

1шт.

432-816

COTTER PIN,1/8" x 1"

2шт.

51

714421R2

WASHER

2шт.

52

3145260R91

LEVER

set of 2

1шт.

53

3223152R92

STRIPPER PACKAGE

ROD control, repair kit

1шт.

54

3145269R1

BUSHING

2шт.

55

3145270R2

BEARING,24.99mm ID x 42mm OD x 20mm W

JOINT ball

2шт.

56

8004367R91

PACKAGE, REPAIR

KIT, (-Z 5564) G, Includes: 56 and 57

2шт.

56

3217570R1

RING,21mm ID x 35mm OD x 9mm Thk

SEAL (Z 5565-) G

2шт.

57

3217571R1

SPACER,30mm ID x 42.05mm OD x 16mm L

RETAINER, seal (Z 5565-) G

2шт.

58

3145271R1

RING

limit stop

2шт.

Выбрано товаров: 94
