(07-50) - DRIVE TRAIN, P.T.O. CLUTCH, ALL WHEEL DRIVE, KIMCO AXLE

Запчасти Case IH 784 (07-50) - DRIVE TRAIN, P.T.O. CLUTCH, ALL WHEEL DRIVE, KIMCO AXLE (04) - Drive Train

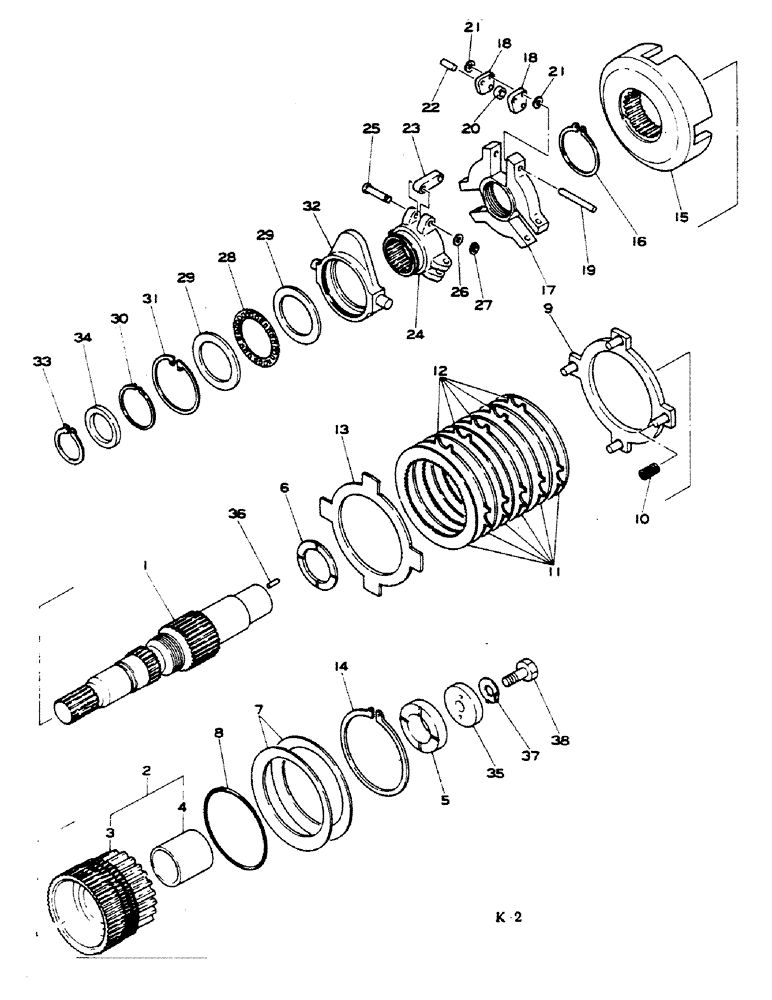

Схема запчастей Case IH 784 - (07-50) - DRIVE TRAIN, P.T.O. CLUTCH, ALL WHEEL DRIVE, KIMCO AXLE (04) - Drive Train
31
21
38
27
1
28
2
22
23
33
35
36
5
13
16
4
29
37
11
34
19
8
20
25
21
30
12
3
6
17
15
26
16
9
29
14
28
10
32
24
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3129052R91

CLUTCH

ASSY

1шт.

1

1002588C4

SHAFT

PTO clutch

1шт.

2

1002552C12

GEAR

ASSY

1шт.

1004930C1

RING, retaining

1шт.

3

GEAR, order 1002552C12

1шт.

4

1002590C2

BUSHING

1шт.

5

1002891C2

THRUST WASHER

thrust

1шт.

6

1002595C1

THRUST WASHER

thrust

1шт.

7

1004787C1

SPRING

Belleville

2шт.

3129053R1

WASHER

1шт.

8

(Not used this application)

1шт.

9

1002558C11

PLATE

1шт.

10

1014634C1

SPRING

return

4шт.

11

3125322R2

DISC

DISK

6шт.

12

401717R1

PLATE

driven

5шт.

13

401718R1

PLATE

return

1шт.

14

1014672C1

RING

snap

1шт.

15

1002568C3

CASE

clutch

1шт.

16

1004288C1

RING

snap

1шт.

17

1002605C2

SPECIAL NUT

1шт.

18

1002607C2

CAM

6шт.

19

20329R1

DOWEL,1/4" x 2"

PIN

3шт.

20

1002593C1

ROLLER

3шт.

21

1002612C1

WASHER

6шт.

22

1014671C1

PIN

6шт.

23

1002608C2

PLATE

cam adapter

3шт.

24

1002606C3

ADAPTER

1шт.

25

1002609C2

PIN

3шт.

26

897179C1

WASHER

3шт.

27

432-68

COTTER PIN,3/32" x 1/2"

Pin, Split (Cotter), 3/32" x 1/2"

3шт.

28

1002600C1

THRUST BEARING

BEARING, thrust

1шт.

29

1002599C1

THRUST WASHER

thrust

2шт.

30

1002617C1

RING

snap

1шт.

31

1004440C1

RING

snap

1шт.

32

1002598C4

SLEEVE

clutch

1шт.

33

933029R1

SNAP RING,M35, Ext

RING, snap

1шт.

34

1014636C1

WASHER

1шт.

35

1002890C2

SLEEVE

PLATE

1шт.

36

1014675C1

PIN

dowel

1шт.

37

1014670C1

WASHER

lock

1шт.

38

1014667C1

SCREW

1шт.

3129055R1

PACKAGE, disk

1шт.
