(5-282) - STEERING CYLINDER, 685 : -13595, 885 : -3401, FOR 4-WHEEL DRIVE TRACTORS

Запчасти Case IH 685 (5-282) - STEERING CYLINDER, 685 : -13595, 885 : -3401, FOR 4-WHEEL DRIVE TRACTORS (05) - STEERING

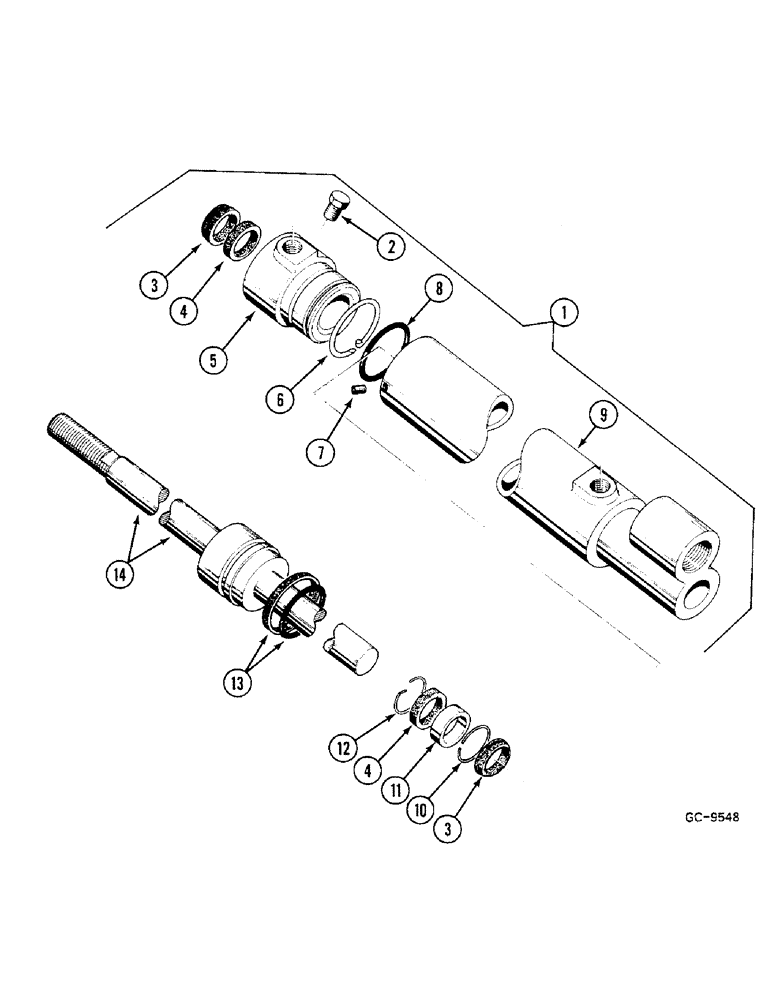

Схема запчастей Case IH 685 - (5-282) - STEERING CYLINDER, 685 : -13595, 885 : -3401, FOR 4-WHEEL DRIVE TRACTORS (05) - STEERING
6
13
14
4
2
12
4
9
5
1
3
8
3
10
11
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

742967C91

STEERING CYLINDER

Package seals, Includes: Refs. 3, 4, 8 and 13

1шт.

2

FOR444613

PLUG

1шт.

3

NSS

NOT SOLD SEPARAT

SEAL

2шт.

4

NSS

NOT SOLD SEPARAT

SEAL

2шт.

5

3229430R1

END

1шт.

6

3147624R1

WIRE

WIRE

1шт.

7

934724R1

SET SCREW,Hex Skt, M5 x 6mm, Dog Pt

1шт.

8

NSS

NOT SOLD SEPARAT

O-RING

1шт.

9

3217433R1

CYLINDER

1шт.

10

3147620R1

RING, SNAP

RING SNAP retaining

1шт.

11

3147619R1

THRUST RING

1шт.

12

3217744R1

RING, SNAP

RING SNAP retaining

1шт.

13

NSS

NOT SOLD SEPARAT

SEAL

1шт.

14

742969C91

ROD ASSY.

1шт.
