Запчасти Case IH 684 (13-064) - SEAT SUSPENSION, GRAMMER (05) - SUPERSTRUCTURE

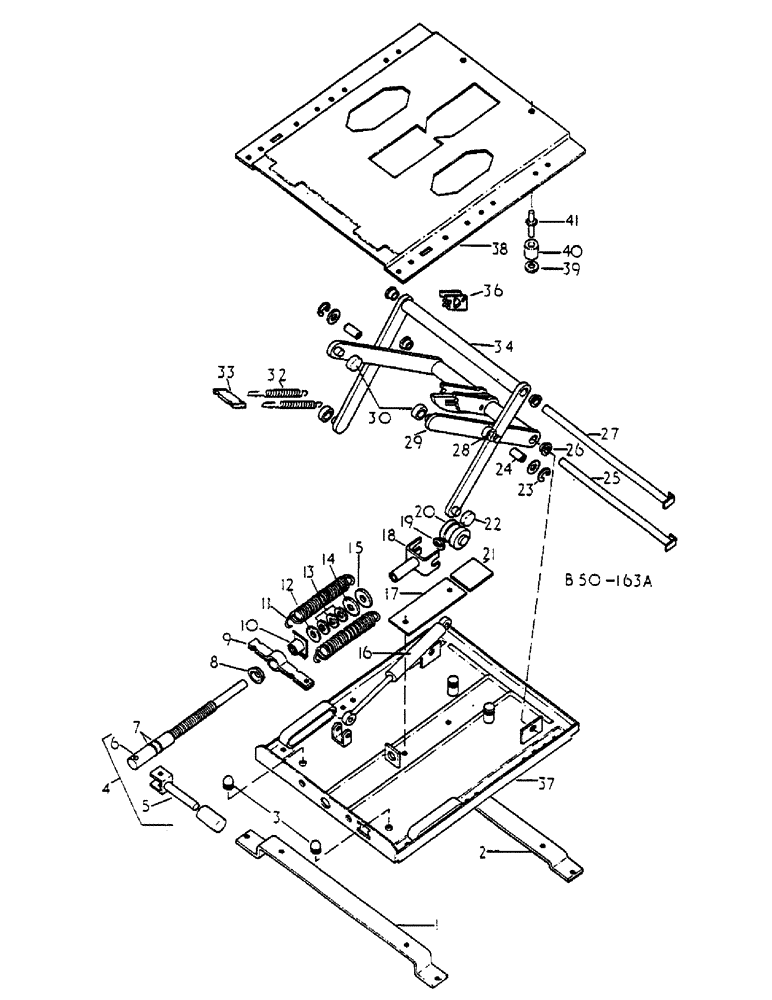

Схема запчастей Case IH 684 - (13-064) - SEAT SUSPENSION, GRAMMER (05) - SUPERSTRUCTURE
23
10
38
27
8
21
28
6
12
7
25
13
41
33
29
30
3
15
14
19
20
34
18
1
39
40
24
9
2
17
16
36
4
5
22
26
37
11
32

Артикул

Название

Примечание

Количество

1

3125783R1

BRACKET

INCLUDES SCREWS AND WASHERS

1шт.

934679R1

BOLT,Hex, M8 x 1.25 x 20mm, Cl 4.6

M8 X 20

2шт.

934899R1

LOCK WASHER,8.2mm ID x 14mm OD

2шт.

2

3125782R1

BRACKET

SPARE PART INCLUDES SCREWS AND WASHERS

1шт.

931860R1

HEX SOC SCREW,Flat Hd, CSK, M8 x 20mm, Cl 8.8

M8 X 20

2шт.

905451R1

WASHER

2шт.

3

3134835R1

BUMPER

RUBBER

2шт.

4

3225295R91

SPINDLE

CPTE. ADJUSTABLE, INCLUDES KNOB

1шт.

3222481R1

KNOB

1шт.

5

3223482R1

FORK

INCLUDES PIN

1шт.

934903R1

GROOVED PIN,M5 x 28

1шт.

6

3225294R1

PIN

SPINDLE

1шт.

7

3225323R1

O-RING

RUBBER, RED

1шт.

7

3225324R1

O-RING

RUBBER, BLACK

1шт.

8

3225297R1

BUSHING

1шт.

9

3125778R1

RETAINER

SPRING

1шт.

10

3225317R1

NUT,Weld, M12

W/PLATE

1шт.

11

3125779R1

SPRING

2шт.

12

934673R1

WASHER,M8.4 x 25 x 2

1шт.

13

3225318R1

BEARING, BALL

NEEDLE

1шт.

14

3225319R1

WASHER

1шт.

15

3225298R1

RUBBER WASHER

RUBBER

1шт.

16

3225300R1

SHOCK ABSORBER

DAMPER, INCLUDES BOLTS AND RINGS

1шт.

3225345R1

BOLT,Hex

BOLT

2шт.

30338R1

CIRCLIP,M5

RING 5 MM EXT. RET

2шт.

17

3225316R1

SUPPORT

BRACKET, INCLUDES RIVETS

1шт.

3225327R1

RIVET

2шт.

18

3225302R1

FORK

1шт.

19

30338R1

CIRCLIP,M5

RING 5 MM EXT. RET

1шт.

20

3225301R1

NEEDLE BEARING

TREBLE

1шт.

21

3225314R1

PLATE

RUBBER

1шт.

22

3225310R1

ROLLER

RUBBER

4шт.

23

934901R1

E-RING,M10

INCLUDES WASHER

2шт.

905174R1

WASHER,M13

2шт.

24

3225360R1

BUSHING

2шт.

25

3225305R1

PIN

1шт.

26

3225373R1

BUSHING

4шт.

27

3225304R1

PIN

1шт.

28

3225365R1

WASHER

2шт.

29

3125781R

FRAME, INSIDE SCISSORS, INCLUDES PIN

1шт.

3225320R1

PIN

1шт.

30

3225310R1

ROLLER

4шт.

31

NOT APPLICABLE

1шт.

32

3225307R1

SPRING

2шт.

33

3225306R1

RETAINER

SPRING

1шт.

34

3125780R1

FRAME

OUTSIDE SCISSORS

1шт.

35

NOT APPLICABLE

1шт.

36

3225303R1

RATCHET

CAM, HEIGHT ADJUSTMENT

2шт.

37

3125994R91

BASE

PLATE, SUSPENSION, LOWER

1шт.

38

3125991R91

SEAT CARRIER

PLATE, SUSPENSION, UPPER, INCLUDES WASHERS AND NUTS

1шт.

934676R1

LOCK WASHER,M8

SPRING

4шт.

43362

NUT,M8 x 1.25, Cl 10

4шт.

39

3129000R1

WASHER

2шт.

40

3229885R1

STOP

RUBBER

2шт.

41

3125993R1

RETAINER

PIN

2шт.

Выбрано товаров: 55
