Запчасти Case IH 585 (4-118) - CHASSIS WIRING AND SWITCHES, WITHOUT CAB (04) - ELECTRICAL SYSTEMS

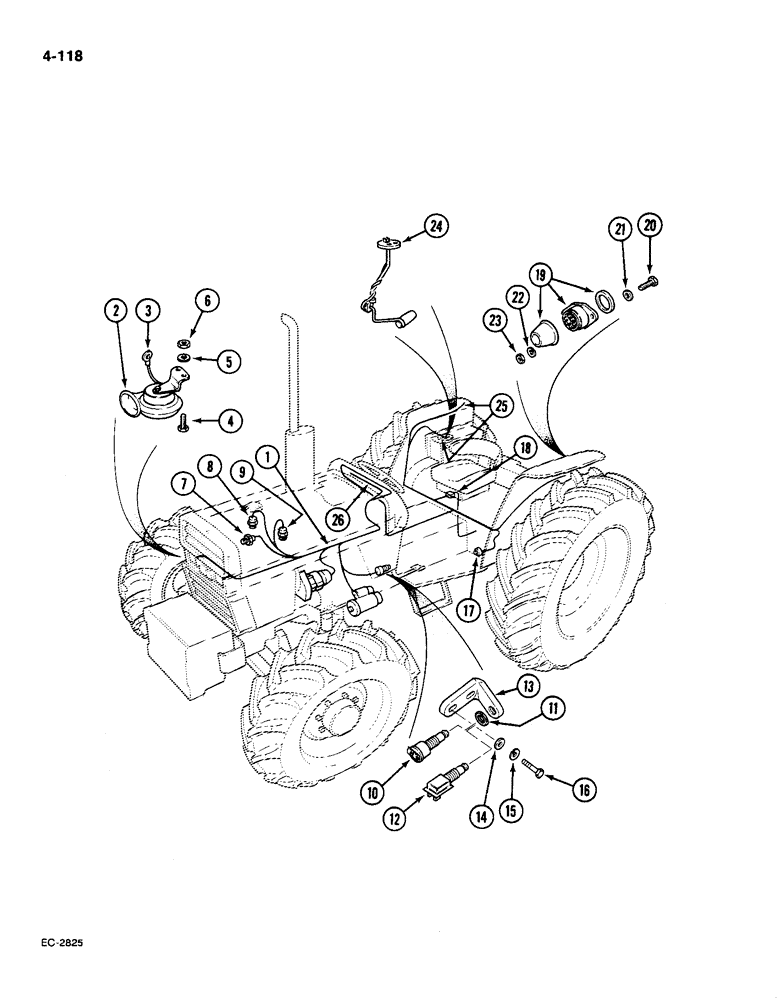

Схема запчастей Case IH 585 - (4-118) - CHASSIS WIRING AND SWITCHES, WITHOUT CAB (04) - ELECTRICAL SYSTEMS
11
15
22
14
7
17
20
4
9
3
16
24
13
23
10
26
5
25
21
1
6
8
18
12
19
2

Артикул

Название

Примечание

Количество

1

1536661C1

HARNESS

main cable, replaces 1500563C95

1шт.

2

3121205R91

HORN

1шт.

3

3117533R1

CABLE

, Serial Range: horn-earth

1шт.

4

413-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

2шт.

5

120392

WASHER,1/4", SAE

plain, 0.281 x 0.625 x 0.051 inch

2шт.

6

3119440R1

LOCK NUT

self-locking, 1/4 inch NC

2шт.

7

3224405R91

RESTRICTION SWITCH

SWITCH air cleaner restriction indicator

1шт.

8

3073787R91

TRANSMITTER

water temperature, AC Delco (Used with AC Delco gauge 3121240R1)

1шт.

8

3127956R1

TEMPERATURE SENDER

TRANSMITTER water temperature, Icknield (used with Icknield gauge 3127959R1)

1шт.

9

91450C1

SWITCH, PRESSURE

SWITCH engine oil pressure, oil sending unit (on oil filter base)

1шт.

10

121629C2

SWITCH

neutral starting, 2 prong (tractors without 2 sps), Includes: Ref.11

1шт.

11

3112570R1

NUT

NUT safety switch locking

1шт.

12

1964885C2

SWITCH

plunger, 4 prong, neutral start 2 SPS

1шт.

13

1500214C1

BRACKET

with 5/8-32 inch fine thread hole

1шт.

14

95-11041

WASHER,3/8"

flat (0.406 x 0.812 x 0.051") 3/8"

2шт.

15

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

2шт.

16

179839

BOLT,Hex, 3/8" - 16 x 1", Gr 5

hex, 3/8 NC x 1 inch, grade 5

2шт.

17

92161C2

PARK BRAKE SWITCH

SWITCH push button

1шт.

18

82634C1

CABLE

4 wheel drive solenoid (see Figure 4-136)

1шт.

19

121645C1

MULTIPOLE CONNECTOR,7 Pin

SOCKET , with boot, mating part is 121646C1 7 Pin, Start Serial: 18001

1шт.

20

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

hex, 5/16 NC x 1 inch, class 5

2шт.

21

120393

BEARING WASHER,5/16", SAE

WASHER flat, 0.344 x 0.688 x 0.051 inch

2шт.

22

80681

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

2шт.

23

19269R1

LOCK PIN,3/8" x 1", Slotted

NUT hex, 5/16 inch NC

2шт.

24

529790R1

SENDER UNIT

TRANSMITTER fuel gauge, AC Delco (see Figure 3-104)

1шт.

Did not change with the new instrument cluster

1шт.

24

3129841R91

FUEL GAUGE

TRANSMITTER fuel gauge, Icknield (see Figure 3-104)

1шт.

25

3123678R2

HARNESS

fender, right (tractors with crown top fenders)

1шт.

25

3123680R3

HARNESS

fender, right (tractors with flat top fenders)

1шт.

26

1500963C1

HARNESS

instrument panel

1шт.

Выбрано товаров: 30
