Запчасти Case IH 530 (091A) - AIR CLEANER, MANIFOLD, MUFFLER, 530 SERIES, 188 DIESEL ENGINE (02) - ENGINE

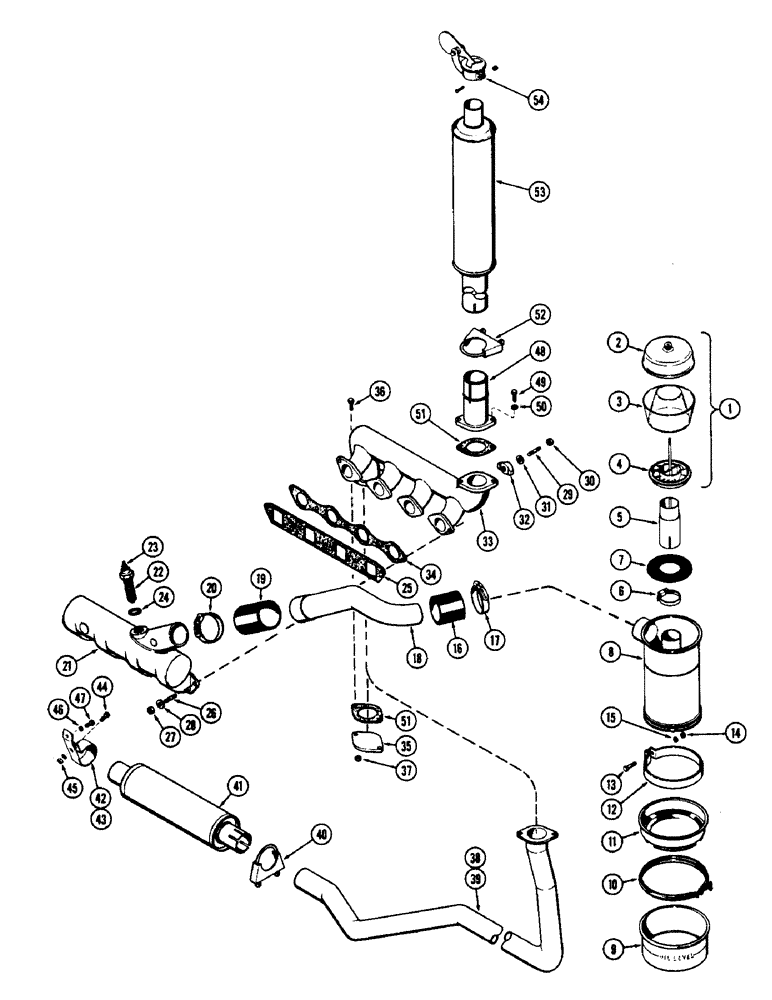

Схема запчастей Case IH 530 - (091A) - AIR CLEANER, MANIFOLD, MUFFLER, 530 SERIES, 188 DIESEL ENGINE (02) - ENGINE
27
28
9
43
39
8
34
54
16
53
45
20
6
44
35
48
13
47
37
33
11
19
51
24
38
5
12
50
4
7
46
31
25
26
49
30
21
32
36
29
40
3
23
10
18
51
1
17
22
42
52
2
15
41
14

Артикул

Название

Примечание

Количество

1

A24439

CLEANER

PRE-CLEANER ASSY., Includes: Ref. 2 - 4

1шт.

2

73187

COVER

1шт.

3

73186

HOUSING

BODY

1шт.

4

NSS

NOT SOLD SEPARAT

LOWER HALF

1шт.

5

A24437

EXTENSION

- pipe, pre-cleaner

1шт.

6

214-260

HOSE CLAMP,#36, 1.81" - 2.75", Type F Worm

- extension to air cleaner #36, 1.81/2.75 Type F Worm

1шт.

7

A36856

SHIELD

- extension

1шт.

8

G45260

AIR CLEANER ASSY., Includes: Ref. 9 - 11

1шт.

9

G46327

X

CUP - oil, outer

1шт.

10

G45333

CLAMP

- oil cup

1шт.

11

G46326

X

CUP - oil, inner

1шт.

12

A16898

BAND

- air cleaner mounting

1шт.

13

111-108

CARRIAGE BOLT,Short NK, 1/4"-20 x 3/4", G2

BOLT - 1/4" x 3/4" rd. hd. sq. nk.

1шт.

14

25-104

NUT,1/4"-20, G5

1шт.

15

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

16

G46338

INTAKE AIR HOSE,2.25" ID x 3.00", SAE 20R2

- Tube to air cleaner 2.25" ID x 3.00", SAE 20R2

1шт.

17

214-35

CLAMP

- hose

2шт.

18

G46270

TUBE - air cleaner to manifold 2.25" OD

1шт.

19

A30098

HOSE,2.50" ID x 2.81", SAE 20R2 CLASS R

RADIATOR HOSE, , Tube to Manifold 2.50" ID x 2.81", SAE 20R2 CLASS R

1шт.

20

214-260

HOSE CLAMP,#36, 1.81" - 2.75", Type F Worm

- hose to manifold #36, 1.81/2.75 Type F Worm

1шт.

21

A35781

MANIFOLD - intake

1шт.

22

A24396

X

HEATER - intake manifold, Includes: Ref. 23

1шт.

23

129-503

NUT,1/4"-20, Brass

1шт.

24

A20916

MANIFOLD GASKET

GASKET - heater

1шт.

25

G46871

GASKET

- intake manifold

1шт.

26

A29431

STUD

- manifold to head (3/8 x 1-3/4")

4шт.

27

131-903

NUT,3/8"-16

NUT - 3/8" N.C. (Seez Pruf)

4шт.

28

195-25

WASHER,3/8"

- plain, SAE 3/8"

4шт.

29

A35175

STUD

- manifold clamp (3/8" x 2-7/16")

6шт.

30

25-106

NUT,3/8"-16, G5

- 3/8" N.C. hex.

6шт.

31

92-6

LOCK WASHER,3/8"

6шт.

32

A35028

CLAMP

-, Serial Range: manifold-head

6шт.

33

G2113

EXHAUST MANIFOLD

MANIFOLD - exhaust

1шт.

34

G46872

MANIFOLD GASKET

- exhaust manifold

1шт.

35

G2044

LARGE PLATE

COVER - exhaust opening

1шт.

36

13-624

BOLT,Hex, 3/8" - 16 x 1-1/2", Gr 5

- 3/8" x 1-1/2" N.C. hex. hd.

2шт.

37

A30022

X

NUT - brass, 3/8" N.C. hex.

2шт.

38

A36908

PIPE, EXHAUST SYSTEM

PIPE - exhaust, underneath (standard)

1шт.

39

A36910

PIPE

- exhaust, underneath (gen. purpose)

1шт.

40

A27077

CLAMP

-, Serial Range: pipe-muffler

1шт.

41

G45287

MUFFLER

- underneath

1шт.

42

A36909

BRACKET

CLAMP - rear, muffler (standard)

1шт.

43

A35178

BRACKET

CLAMP - rear, muffler (gen. purpose)

1шт.

44

11-516

BOLT,Short NK, 5/16"-18 x 1", G2

CARRIAGE, Short NK, 5/16"-18 x 1", G2

1шт.

45

9635082

NUT,5/16" - 18, Gr 5

5/16" N.C. hex.

1шт.

46

92-5

LOCK WASHER,5/16"

2шт.

47

13-510

BOLT,Hex, 5/16" - 18 x 5/8", Gr 5, Full Thd

1шт.

48

G2095

FITTING

OUTLET - exhaust, upright muffler

1шт.

49

13-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5, Full Thd

2шт.

50

92-6

LOCK WASHER,3/8"

2шт.

51

G46853

MANIFOLD GASKET

- outlet

2шт.

52

A13240

CLAMP,2-5/8" ID

- upright muffler

1шт.

53

G45239

MUFFLER

- upright

1шт.

54

G45048

CAP

- weather

1шт.

Выбрано товаров: 54
