Запчасти Case IH 433 (13-18) - SEAT "GRAMMER" (05) - SUPERSTRUCTURE

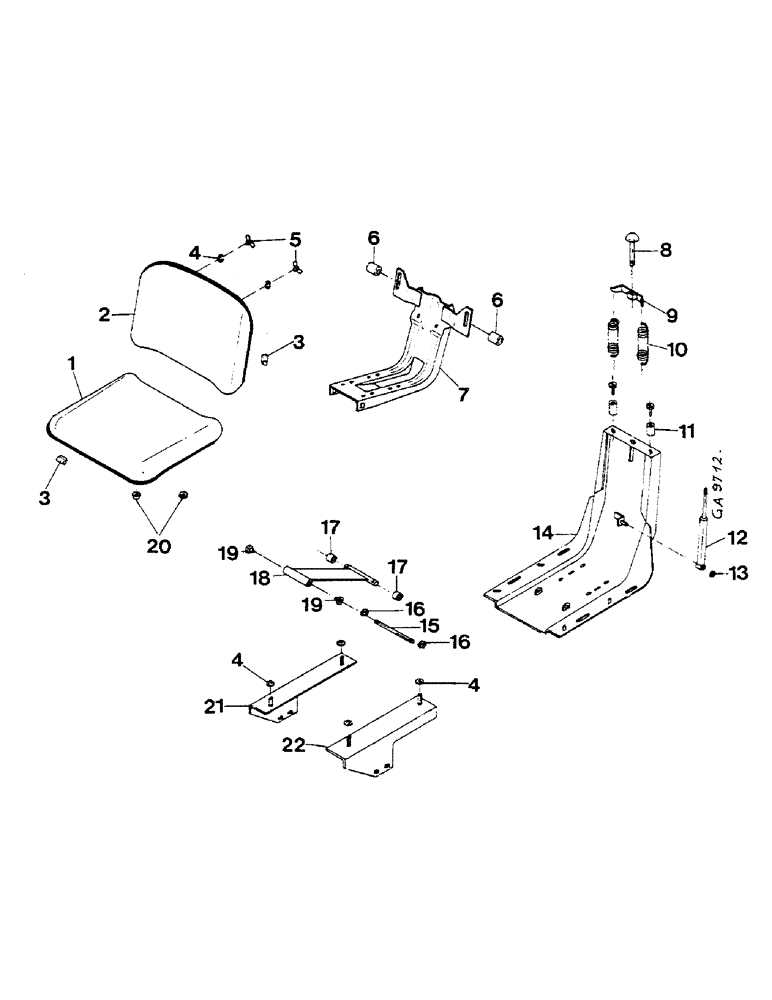

Схема запчастей Case IH 433 - (13-18) - SEAT "GRAMMER" (05) - SUPERSTRUCTURE
17
3
5
16
4
8
4
15
21
19
9
17
19
14
11
13
2
16
7
12
10
4
20
3
1
18
6
6
22

Артикул

Название

Примечание

Количество

3232011R91

SEAT

1шт.

179817

BOLT,Hex, 5/16" - 18 x 7/8", Gr 5, Full Thd

4шт.

120320

PLATE

SPARE PART WASHER, LOCK 5/16"

4шт.

1

3232144R1

CUSHION ASSY.

SEAT

1шт.

2

3232143R1

CUSHION, BACK

1шт.

3

827368C1

CLIP

14шт.

4

934675R1

WASHER,M8 x 16 x 1.6

6шт.

5

933345R1

WING NUT

WING

2шт.

6

3134833R1

ROLLER

GUIDE

2шт.

7

3232163R1

HOLDER, SEAT

1шт.

934899R1

LOCK WASHER,8.2mm ID x 14mm OD

4шт.

43362

NUT,M8 x 1.25, Cl 10

4шт.

8

3229890R1

SPINDLE

SCREW, ADJUSTING, WITH HANDLE

1шт.

934896R1

COTTER PIN,M3.2 x 20

3.2 X 20 MM

1шт.

9

3225386R1

RETAINER

SUSPENSION, SPRING

1шт.

10

3232159R1

SPRING

2шт.

934941R1

SELF-TAP SCREW,Slotted Pan Hd, M4.8 x 19

2шт.

11

3401579R1

DAMPER

BUMPER

2шт.

12

3232157R1

SHOCK ABSORBER

DAMPER

1шт.

827364C1

RIVET,Flat Hd, M4 x 25

1шт.

13

826877C1

RING

SPARE PART WASHER, RETAINING

1шт.

14

3232155R1

CARRIER, SEAT

1шт.

15

3229883R1

PIN

ROCKER

1шт.

16

934901R1

E-RING,M10

WASHER, RETAINING

2шт.

17

3232153R1

BUSHING

2шт.

18

3232149R1

GUIDE, SEAT

1шт.

30835R1

PIN,M3 x 24, Coiled

2шт.

19

3134834R1

BUSHING

2шт.

20

3229985R1

BUMPER, RUBBER

2шт.

3223480R1

RIVET

4.8 X 15 MM

2шт.

21

3232150R1

SUPPORT, RH

1шт.

934899R1

LOCK WASHER,8.2mm ID x 14mm OD

2шт.

43362

NUT,M8 x 1.25, Cl 10

2шт.

22

3232151R1

SUPPORT, LH

1шт.

934899R1

LOCK WASHER,8.2mm ID x 14mm OD

2шт.

43362

NUT,M8 x 1.25, Cl 10

2шт.

Выбрано товаров: 36
