Запчасти Case IH 364 (4-02) - CHASSIS, RADIATOR GRILLE (12) - CHASSIS

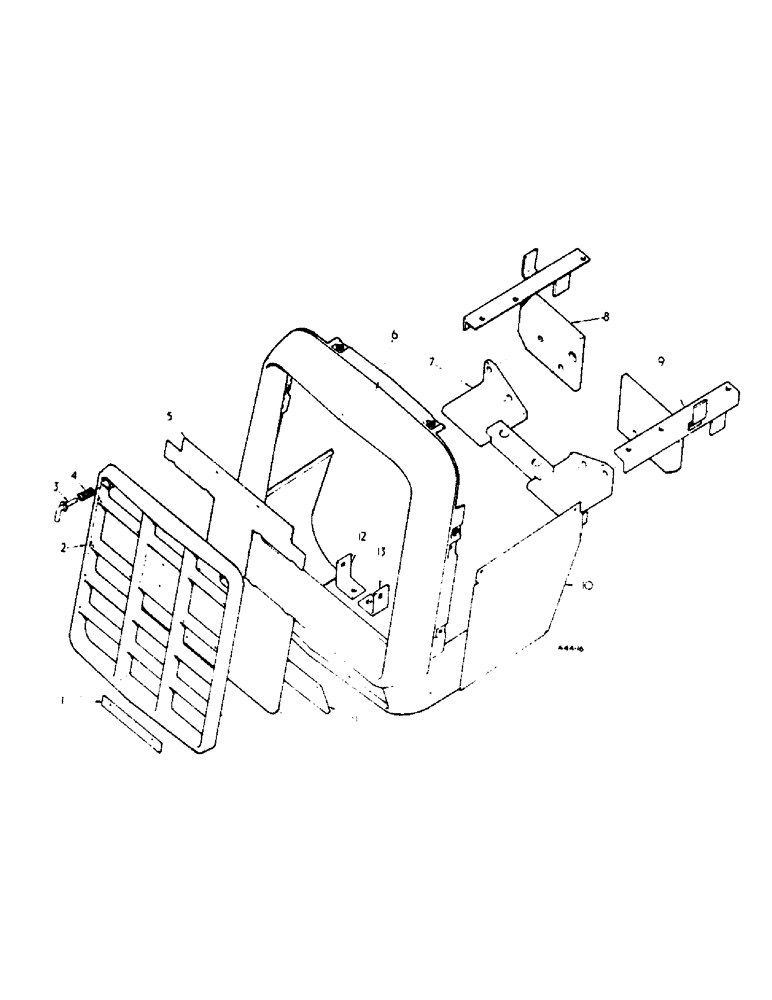

Схема запчастей Case IH 364 - (4-02) - CHASSIS, RADIATOR GRILLE (12) - CHASSIS
10
1
7
6
2
13
8
12
3
4
9
5

Артикул

Название

Примечание

Количество

1

532192R1

BRACKET

grille retaining

1шт.

537163R1

BAR

grille retaining

1шт.

436750

SCREW,Slotted Pan Hd, #10-32 x 1/2"

10-24 x 1/2" slt. pan hd

2шт.

20555R1

ROLL PIN

PIN, 5/32" x 1-1/4"

2шт.

23505R1

WASHER

9/32" x 5/8" x 16 ga

2шт.

2

537496R1

GRILLE

radiator

1шт.

401499R1

SELF-TAP SCREW,Hex Wash Hd, #10-24 x 1/2"

SCREW, hex. hd. tap 10-24 x 1/2"

4шт.

3

3113470R1

PIN

LATCH, assy., grille

2шт.

4

532180R1

SPRING

grille latch

2шт.

5

528155R3

SCREEN

grille

1шт.

Q397

WASHER

11/32" x 3/4" x 16 ga.

2шт.

6

3112152R1

GRILLE

HOUSING, assy., radiator grille

1шт.

102635

NUT,3/8"-16, G5

2шт.

103321

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

2шт.

7

3112563R1

SUPPORT

front end weight

1шт.

3044051R1

WEIGHT

NUT, front support frame

2шт.

218200

NUT,7/8"-14, G5

hex. 7/8" UNF

2шт.

3071296R1

STUD

front support frame

2шт.

8

3112561R1

FRAME

front CPTE., R.H.

1шт.

413-828

BOLT,Hex, 1/2" - 13 x 1-3/4", Gr 5

2шт.

102637

NUT,1/2"-13, G5

2шт.

103323

LOCK WASHER,1/2"

WASHER, LOCK, 1/2"

2шт.

14-1020

BOLT,Hex, 5/8" - 18 x 1-1/4", Gr 5

hex. hd. 5/8" UNF x 1-1/4"

1шт.

425-1110

NUT,5/8"-18, G5

1шт.

9

3112560R1

FRAME

front CPTE., L.H.

1шт.

179387

BOLT, hex. hd. 1/2" x 1-3/4"

2шт.

102637

NUT,1/2"-13, G5

2шт.

103323

LOCK WASHER,1/2"

WASHER, LOCK, 1/2"

2шт.

14-1020

BOLT,Hex, 5/8" - 18 x 1-1/4", Gr 5

hex. hd. 5/8" UNF x 1-1/4"

1шт.

425-1110

NUT,5/8"-18, G5

1шт.

10

3112155R1

GRILLE

PANEL, assy., grille side L.H., illust

1шт.

3112156R1

GRILLE

PANEL, assy., grille side R.H.

1шт.

109084

NUT,1/4"-20, G5

2шт.

172439

SPACER

hex. hd. tap 1/4" UNF x 1/2"

2шт.

103319

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

120392

WASHER,1/4", SAE

9/32 x 5/8 x .051 c-z

2шт.

11

402406R1

PANEL

assy., lower radiator grille

1шт.

157728

SCREW

1/4" x 5/8" truss hd mach

2шт.

12

3112160R1

BRACKET

grille housing angle L.H.

1шт.

179860

BOLT,Hex, 7/16" - 14 x 1 1/4", Gr 5

hex. hd. 7/16" x 1-1/8"

1шт.

NLS

NO LONGER SERVICED

7/16" hex.

1шт.

496-21047

WASHER

lock, 15/32" x 59/64" x .051

1шт.

103322

LOCK WASHER,7/16"

WASHER, LOCK, 7/16"

1шт.

13

3112161R1

BRACKET

grille housing angle R.H.

1шт.

179860

BOLT,Hex, 7/16" - 14 x 1 1/4", Gr 5

hex. hd. 7/16" x 1-1/8"

1шт.

425-107

NUT,7/16"-14, G5

hex. 7/16"

1шт.

496-21047

WASHER

lock, 15/32" x 59/64" x.051"

1шт.

103322

LOCK WASHER,7/16"

WASHER, LOCK, 7/16"

1шт.

538025R91

NO LONGER SERVICED

GRILLE AND LATCH ASSY, radiator

1шт.

Выбрано товаров: 49
