(12-20) - POWER, GASOLINE ENGINE, MAZDA, UNDERSLUNG EXHAUST

Запчасти Case IH 284 (12-20) - POWER, GASOLINE ENGINE, MAZDA, UNDERSLUNG EXHAUST Power

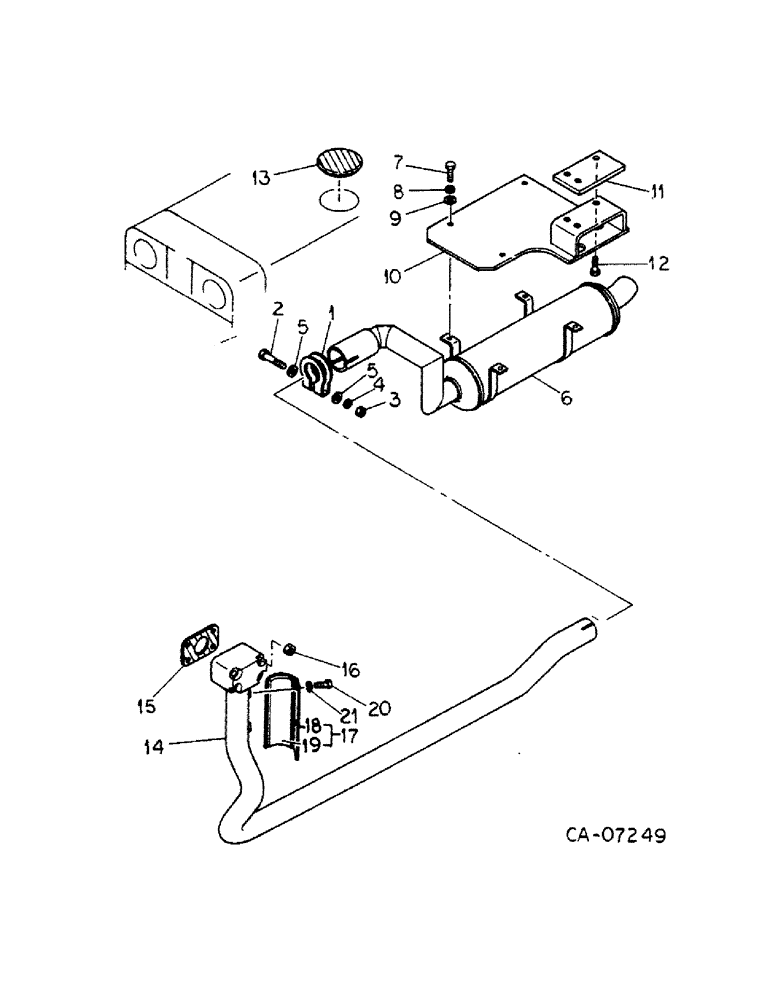

Схема запчастей Case IH 284 - (12-20) - POWER, GASOLINE ENGINE, MAZDA, UNDERSLUNG EXHAUST Power
6
11
8
7
4
21
9
19
5
10
18
14
5
1
2
15
20
3
12
16
13
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PARTS ACCESSORY, underslung exhaust, 1430793R91, order component parts

1шт.

1

1062665C1

CLAMP

muffler, replaces 1059033C1

1шт.

1432875R1

SLEEVE

on orders for clamp 1059033C1, furnish new clamp & sleeve

1шт.

2

1064556C1

BOLT

M10 x 70

1шт.

3

1004154C1

NUT

M10

1шт.

4

980493C1

WASHER

M10 lock

1шт.

5

25544R1

WASHER,13/32" x 13/16" x .134", HDN

.406 x .812 x .134 PHC hdn

2шт.

6

1059039C1

MUFFLER

1шт.

7

980490C1

BOLT

M8 x 25

4шт.

8

897948C1

WASHER

M8 lock

4шт.

9

989463C1

WASHER

4шт.

10

1059040C1

BRACKET

1шт.

11

1059032C1

PLATE

1шт.

12

1014924C1

BOLT

M12 x 40

3шт.

13

1430170R1

COVER

hood

1шт.

14

1059764C1

PIPE

1шт.

15

1014304C1

GASKET

1шт.

16

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

4шт.

17

1430791R91

SHIELD

ASSY, heat protector

1шт.

18

PLATE (NSS)

1шт.

19

1430790R1

SHIELD, heat protector

1шт.

20

1012975C1

BOLT

M8 x 10

2шт.

21

897948C1

WASHER

M8 lock

2шт.
