(10-12) - HYDRAULICS, AUXILIARY VALVE AND PIPING

Запчасти Case IH 284 (10-12) - HYDRAULICS, AUXILIARY VALVE AND PIPING (07) - HYDRAULICS

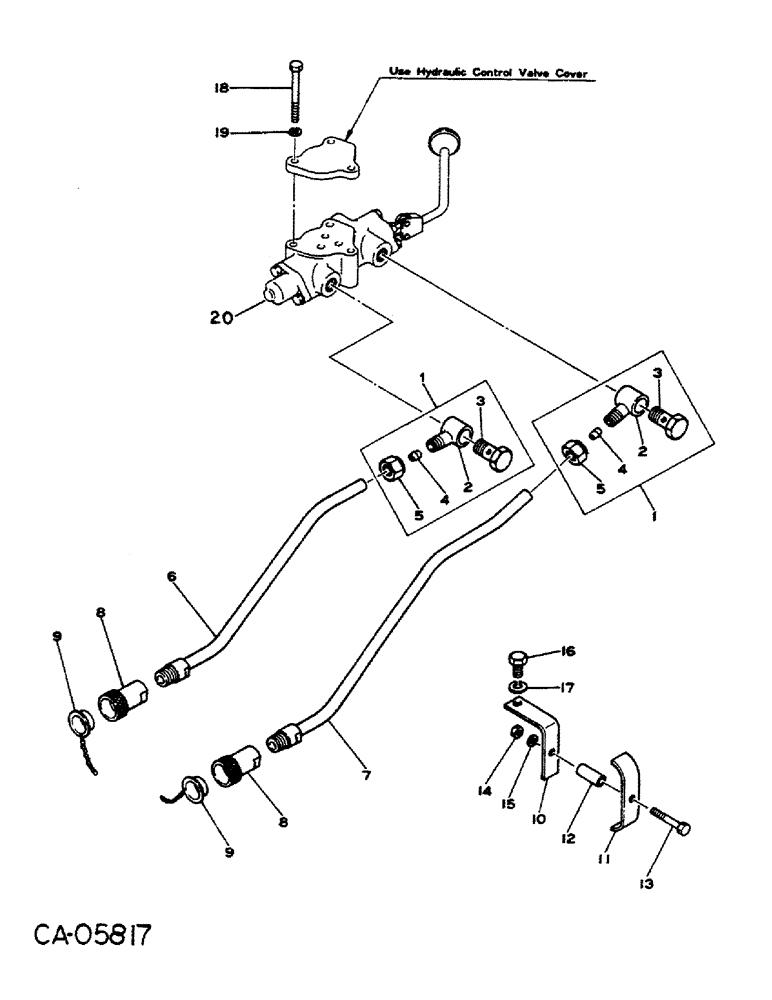

Схема запчастей Case IH 284 - (10-12) - HYDRAULICS, AUXILIARY VALVE AND PIPING (07) - HYDRAULICS
10
2
4
15
11
2
14
5
9
18
8
4
13
8
1
19
6
3
9
7
3
20
17
12
5
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1014857C91

ELBOW

ASSY

2шт.

2

1014858C1

ELBOW

2шт.

3

1014859C1

BOLT

EYE BOLT

2шт.

4

1014860C1

SLEEVE

2шт.

5

1014861C1

NUT

2шт.

6

1014862C1

PIPE

upper

1шт.

7

1014865C1

PIPE

lower

1шт.

8

974785C1

COUPLING

2шт.

9

974786C1

CAP

dust

2шт.

10

1014866C1

BRACKET

1шт.

11

1014867C1

CLAMP

1шт.

12

1014889C1

PIPE

1шт.

13

1014868C1

BOLT

M8 x 55

1шт.

14

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

1шт.

15

897948C1

WASHER

M8 lock

1шт.

16

30021R1

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

PHC Hex, M10 x 30, 10.9, Full Thd

1шт.

17

980493C1

WASHER

M10 lock

1шт.

18

(Not used this application)

1шт.

19

(Not used this application)

1шт.

20

1014726C91

VALVE

ASSY, double acting auxiliary (for components see list of parts under details of auxiliary valve)

1шт.
