(08-12) - ELECTRICAL, ALTERNATOR-GENERATOR, GASOLINE ENGINE TRACTORS

Запчасти Case IH 284 (08-12) - ELECTRICAL, ALTERNATOR-GENERATOR, GASOLINE ENGINE TRACTORS (06) - ELECTRICAL

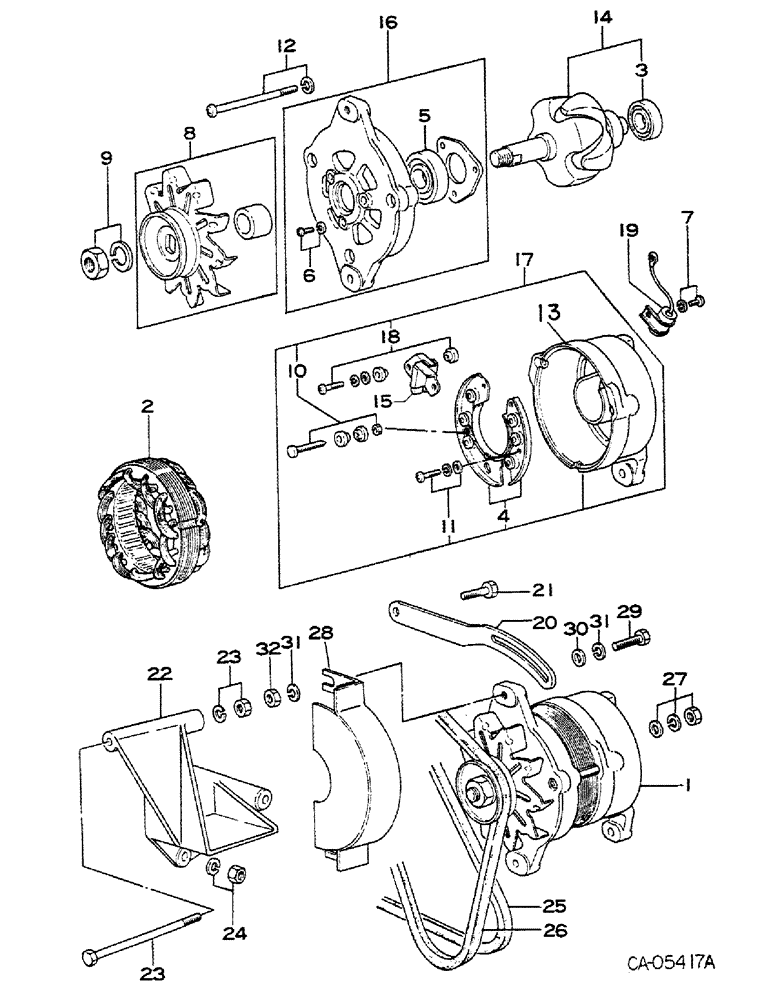

Схема запчастей Case IH 284 - (08-12) - ELECTRICAL, ALTERNATOR-GENERATOR, GASOLINE ENGINE TRACTORS (06) - ELECTRICAL
27
7
17
22
24
3
19
30
8
14
31
11
28
26
1
4
15
18
2
9
21
23
20
6
10
13
29
5
31
23
12
16
25
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1014220C91

GENERATOR

ALTERNATOR GENERATOR ASSY, composed of

1шт.

2

1438398R1

STATOR

1шт.

3

1014249C1

BALL BEARING

BEARING, ball

1шт.

4

1438368R1

REGULATOR

RECTIFIER

1шт.

5

1014402C1

BEARING

1шт.

6

1438401R1

SCREW

set

1шт.

7

NOT USED

1шт.

8

1438402R1

PULLEY

1шт.

9

1438403R1

NUT

set

1шт.

10

1438405R1

NUT

set

1шт.

11

1438401R1

SCREW

nut

1шт.

12

1438407R1

SCREW

nut

1шт.

13

FRAME

1шт.

14

1438399R1

ROTOR

1шт.

15

1014253C1

BRUSH, COMMUTATOR

BRUSH

1шт.

16

1438400R1

BRACKET

front

1шт.

17

1014221C12

BRACKET

rear

1шт.

18

1014252C1

HOLDER

brush

1шт.

19

NOT USED

1шт.

20

1014284C1

BRACE

STRAP, alternator

1шт.

21

1438408R1

BOLT

1шт.

22

1014319C1

BRACKET

alternator

1шт.

23

1004476C1

BOLT

1шт.

1014210C1

NUT

1шт.

1004518C1

WASHER, spring

1шт.

1003981C1

WASHER, flat

2шт.

24

1014439C1

NUT

3шт.

1004521C1

WASHER, spring

3шт.

25

1014320C1

V-BELT

V-BELT, Governor

1шт.

26

1014285C1

V-BELT

V-BELT

1шт.

27

1004530C1

NUT

alternator

1шт.

1004531C1

WASHER, flat

1шт.

1004532C1

WASHER, spring

1шт.

28

1002838C3

SHIELD

COVER, alternator

1шт.

29

1004477C1

BOLT

1шт.

30

897177C1

WASHER

flat

1шт.

31

897948C1

WASHER

lock

2шт.

32

43362

NUT,M8 x 1.25, Cl 10

M8, Cl 10

1шт.
