Запчасти Case IH 2120 (4-04) - ALTERNATOR AND STARTER MOTOR (04) - ELECTRICAL SYSTEMS

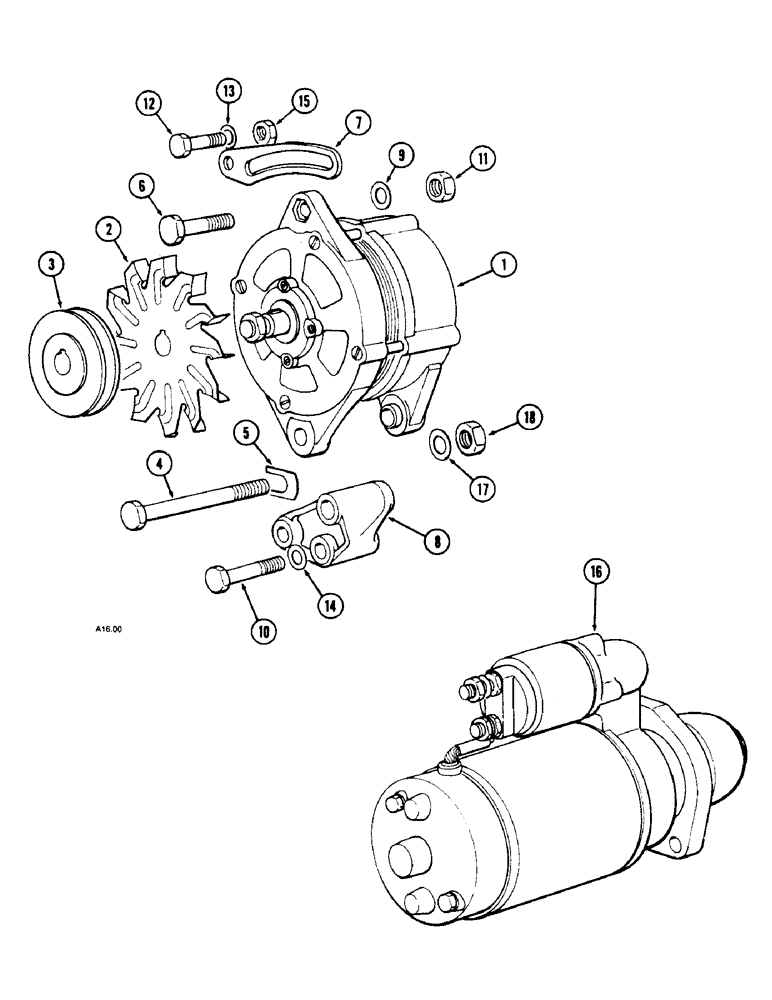

Схема запчастей Case IH 2120 - (4-04) - ALTERNATOR AND STARTER MOTOR (04) - ELECTRICAL SYSTEMS
9
1
6
2
12
3
16
4
8
15
7
18
17
10
11
13
5
14

Артикул

Название

Примечание

Количество

1

1530354C1

ALTERNATOR

See Figure 4-10

1шт.

2

1530325C1

FAN

1шт.

3

1530326C1

PULLEY

1шт.

4

905907R1

BOLT,Hex, M12 x 1.25 x 120mm, Cl 8.8, Full Thd

1шт.

5

1530327C1

WASHER

2 mm

1шт.

5

1530328C1

WASHER

3 mm

1шт.

5

1530329C1

WASHER

1 mm

1шт.

6

814-10040

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8

1шт.

7

1530324C1

ADJUSTING PLATE

1шт.

8

1530323C1

BRACKET

1шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

10

814-10070

BOLT,Hex, M10 x 1.5 x 70mm, Cl 8.8

2шт.

11

825-1410

NUT,M10, Cl 8

1шт.

12

1530330C1

BOLT

1шт.

13

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

flat, 9 x 17 x 2 mm

1шт.

14

893-11010

LOCK WASHER,Ext Tooth, M10

2шт.

15

825-1408

NUT,M8, Cl 8

1шт.

16

1530289C1

STARTING MOTOR

2140 & 2150, See Figure 4-06

1шт.

16

1530359C1

STARTING MOTOR

2120 & 2130, See Figure 4-06

1шт.

17

895-1108

WASHER

1шт.

18

905906R1

NUT,M12 x 1.25, Cl 8

1шт.

Gasket

1шт.

Not Illustrated

1шт.
