(8-288) - DRAFT CONTROL TRANSFER MECHANISM

Запчасти Case IH 1594 (8-288) - DRAFT CONTROL TRANSFER MECHANISM (08) - HYDRAULICS

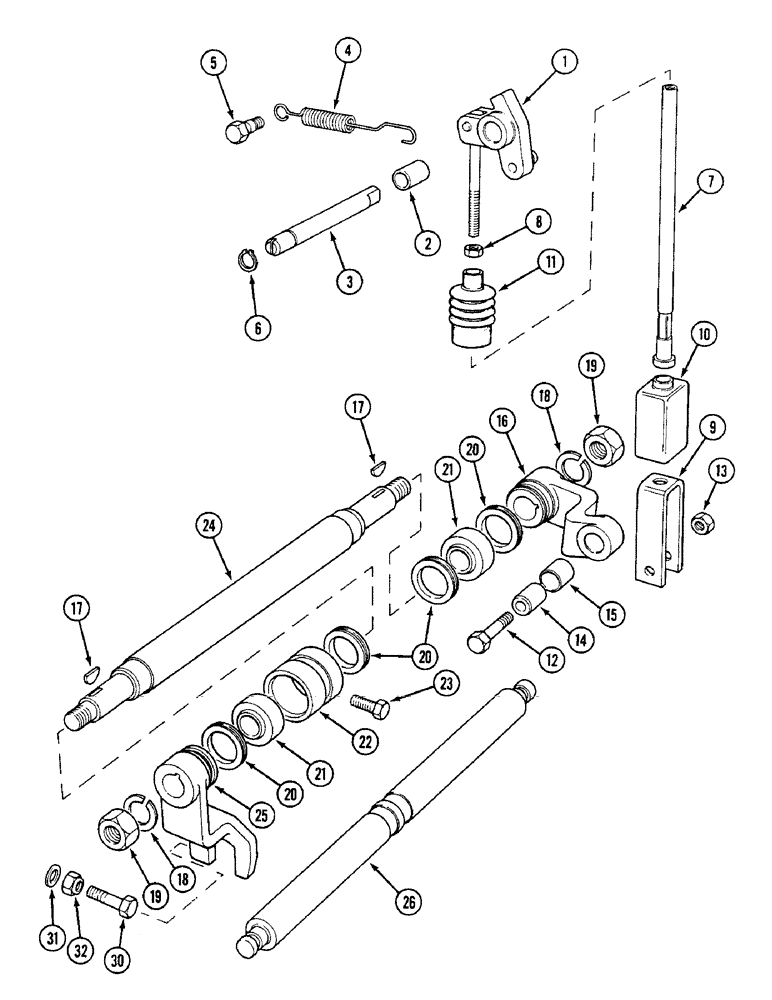

Схема запчастей Case IH 1594 - (8-288) - DRAFT CONTROL TRANSFER MECHANISM (08) - HYDRAULICS
20
25
4
18
24
16
26
18
21
6
8
5
19
12
7
20
11
23
9
3
13
31
1
21
17
32
19
30
20
17
22
14
2
15
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K204960

ROD

LEVER ASSEMBLY - rod, Includes: Ref. 2

1шт.

2

K621422

BUSHING

- draft lever

1шт.

3

K956272

SHAFT

SPINDLE - ramshaft bracket

1шт.

4

K624972

SPRING

- return

1шт.

5

K204822

PIN

ANCHOR - return spring

1шт.

6

K621588

RING, SNAP

RING - snap, 7/16 inch (11 mm) external

1шт.

7

K205680

ROD

- transfer

1шт.

8

K617030

NUT

- 1/4 inch UNF

1шт.

9

K304465

FORK

END - transfer rod

1шт.

10

K205685

COVER

- fork end

1шт.

11

K205747

RUBBER

SHIELD - dirt

1шт.

12

K600005

BOLT

- 1/4 UNC x 1-3/8 inch

1шт.

13

231-1444

NUT,1/4"-20, GB

NUT, LOCK, 1/4"-20, GB

1шт.

14

K200067

BUSHING

TUBE - spacer

1шт.

15

K621415

BUSHING

- lever

1шт.

16

K205851

LEVER

- transfer shaft

1шт.

17

K19604

KEY

- Woodruff No. 405

2шт.

18

K19484

LOCK WASHER

WASHER - lock, 1/2 inch

2шт.

19

425-108

NUT,1/2" - 13, Gr 5

NUT, , Hex 1/2"-13, G5

2шт.

20

K628126

RING

- sealing

4шт.

21

K200082

BEARING

- spherical

2шт.

22

K200064

BEARING

BUSHING - bearing

1шт.

23

K612705

SCREW

BOLT - 1/4 UNF x 1 inch

1шт.

24

K200075

SHAFT

- transfer

1шт.

25

K205850

LEVER

FORK - transfer shaft

1шт.

26

K204550

SHAFT

- summating

1шт.

30

K603044

SCREW

BOLT - 7/16 UNC x 1-3/4 inch

1шт.

31

K626314

WASHER

- 7/16 inch

1шт.

32

K607083

NUT

- lock, 7/16 inch UNC

1шт.
