Запчасти Case IH 1494 (9-404) - INSTRUMENT PANEL AND PEDAL SUPPORT, TRACTORS WITHOUT CAB (09) - CHASSIS/ATTACHMENTS

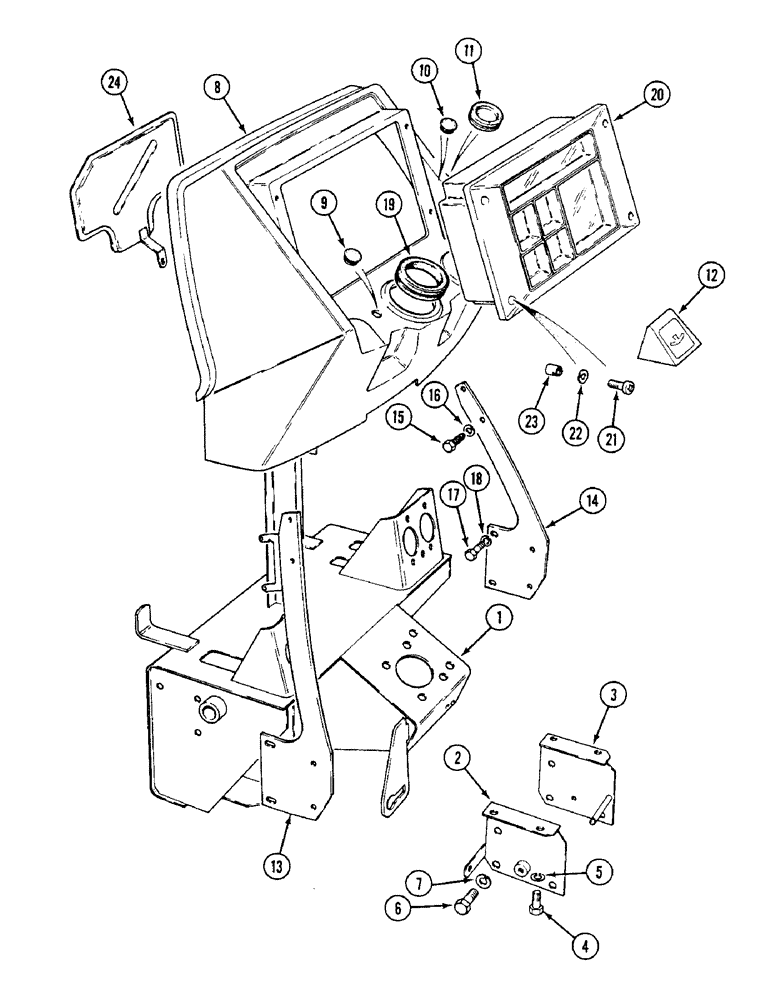

Схема запчастей Case IH 1494 - (9-404) - INSTRUMENT PANEL AND PEDAL SUPPORT, TRACTORS WITHOUT CAB (09) - CHASSIS/ATTACHMENTS
23
16
21
20
24
3
22
11
4
8
15
7
13
19
1
12
2
5
17
6
18
10
14
9

Артикул

Название

Примечание

Количество

1

K304634

PEDAL

BRACKET support, pedals, prior to P.I.N. 11518201

1шт.

1

K304519

PEDAL

BRACKET support, pedals, P.I.N. 11518201 and after

1шт.

2

K302649

MOUNTING PARTS

BRACKET mounting, left hand

1шт.

3

K302650

MOUNTING PARTS

BRACKET mounting, right hand

1шт.

4

513-2704

BOLT

10 x 20 mm, Serial Range: bracket-support

4шт.

5

892-11010

LOCK WASHER,M10

Bracket to support M10

4шт.

6

K602902

SCREW

BOLT, 3/8 UNC x 3/4 inch, support to clutch housing

6шт.

7

492-11038

LOCK WASHER,3/8"

support to clutch housing 3/8"

6шт.

8

K300775

PANEL

instrument, Synchromesh

1шт.

8

K307035

PANEL

instrument, power shift

1шт.

9

K656769

RUBBER

PLUG rubber, 19 mm

1шт.

10

K656767

GROMMET

PLUG rubber, 16 mm, North America only

1шт.

11

K627724

GROMMET

PLUG rubber, 1-3/16 inch, North America only

1шт.

12

K307960

DECAL

SUPPORT decal, stop control, North America only

1шт.

13

K302651

PANEL

BRACKET support, left hand

1шт.

14

K300727

SUPPORT

BRACKET support, right hand

1шт.

15

K624534

SELF-TAP SCREW

SCREW, special, Serial Range: panel-supports

8шт.

16

892-11008

LOCK WASHER,8mm ID

WASHER, LOCK, , Panel to supports M8

8шт.

17

614-8014

BOLT,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

- hex, full threads, 8 - 1.25 x 14 mm, Panel to waist rail

4шт.

18

892-11008

LOCK WASHER,8mm ID

WASHER, LOCK, , Panel to waist rail M8

4шт.

19

K304378

COVER

GROMMET steering column

1шт.

20

REF

INSTRUCTION

CLUSTER ASSEMBLY instrument panel, See Figure 4-060

1шт.

21

K652502

SCREW,Pan, M5 x 0.8 x 16mm

Phillips, M5 x 10 mm

4шт.

22

K651846

WASHER, LOCK

WASHER lock, 5 mm

4шт.

23

K652032

INSERT

M5 x 9.5 mm

4шт.

24

K954265

GUARD

SHIELD heat, front

1шт.

Выбрано товаров: 26
