Запчасти Case IH 1494 (9-396) - ENGINE HOOD SUPPORT FRAME (09) - CHASSIS/ATTACHMENTS

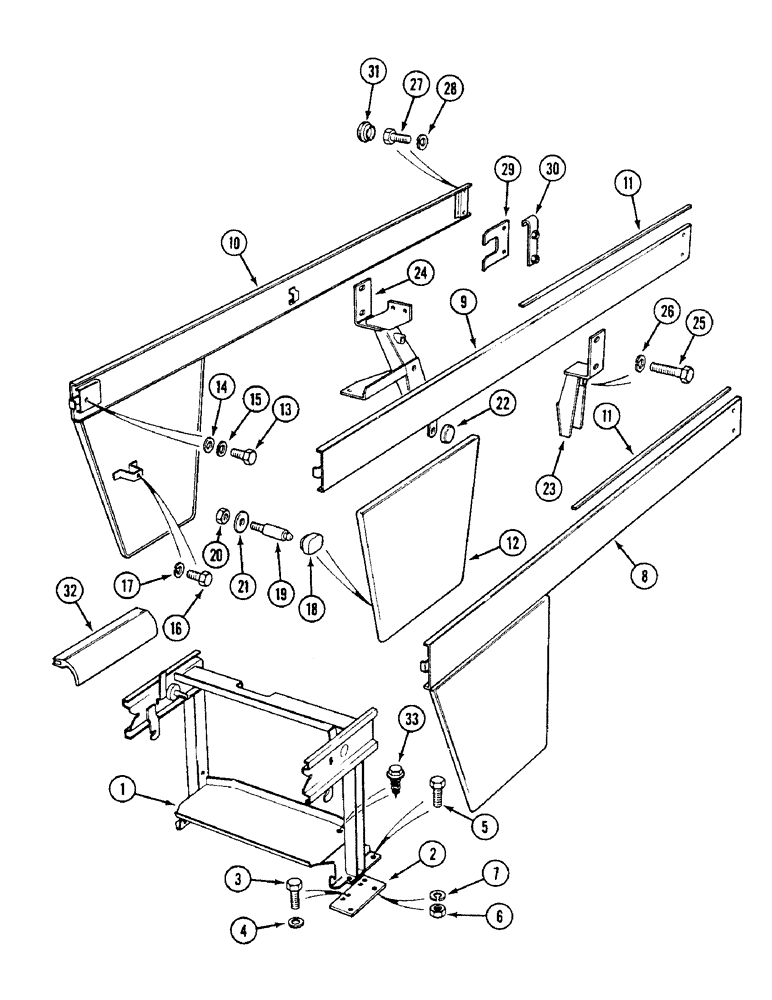

Схема запчастей Case IH 1494 - (9-396) - ENGINE HOOD SUPPORT FRAME (09) - CHASSIS/ATTACHMENTS
2
27
29
22
32
31
24
33
14
20
11
11
15
18
3
16
23
5
10
8
4
17
26
6
25
21
13
28
9
1
30
7
12
19

Артикул

Название

Примечание

Количество

1

K307451

FRAME

support, engine hood

1шт.

2

K304723

PLATE

support frame

2шт.

3

88206

BOLT,Hex, 3/8" - 16 x 1", Gr 5

4шт.

4

492-11038

LOCK WASHER,3/8"

4шт.

5

88206

BOLT,Hex, 3/8" - 16 x 1", Gr 5

4шт.

6

280136

NUT,3/8"-16, G8

4шт.

7

492-11038

LOCK WASHER,3/8"

4шт.

8

K306617

FRAME

ASSEMBLY, left hand side, without cab, Includes: Ref. 11

1шт.

9

K306612

FRAME

ASSEMBLY, left hand side, with cab, Includes: Ref. 11

1шт.

10

K306618

FRAME

ASSEMBLY, right hand side, without cab, Includes: Ref. 11

1шт.

10

K306619

FRAME

ASSEMBLY, right hand side, with cab, Includes: Ref. 11

1шт.

11

K304909

STRIP

nylon, Replaces: K304911

2шт.

12

K305817

PANEL

left hand side, with cab, order also K305819 and K308418

1шт.

13

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

hex, full threads, 8 - 1.25 x 20 mm

2шт.

14

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

flat, 9 x 17 x 1.6 mm

2шт.

15

892-11008

LOCK WASHER,8mm ID

WASHER, LOCK, M8

2шт.

16

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

hex, full threads, 8 - 1.25 x 20 mm

1шт.

17

892-11008

LOCK WASHER,8mm ID

WASHER, LOCK, M8

1шт.

18

K305819

RUBBER

MOUNT rubber

1шт.

19

K206453

STUD

M8

1шт.

20

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

Special M8, Cl 10

1шт.

21

K626916

WASHER

5/16 inch, 8 mm, special

1шт.

22

K305758

RUBBER

BUFFER rubber, side, special

2шт.

23

K305646

BRACKET

support, left hand rear, without cab

1шт.

23

K304756

SUPPORT

BRACKET support, left hand rear, with cab

1шт.

24

K305647

BRACKET

support, right hand rear, without cab

1шт.

24

K307897

SUPPORT

BRACKET support, right hand rear, with cab

1шт.

25

K602902

SCREW

BOLT, 3/8 UNC x 3/4 inch

4шт.

25

K650628

BOLT

M6 x 20 mm, without cab

4шт.

26

492-11038

LOCK WASHER,3/8"

4шт.

26

892-11006

LOCK WASHER,M6

WASHER, LOCK, M6

4шт.

27

K654072

HEX SOC SCREW,Btn Hd, M8 x 1.25 x 23mm

BOLT, M8 x 20 mm

4шт.

28

892-11008

LOCK WASHER,8mm ID

WASHER, LOCK, M8

4шт.

29

K307126

GUIDE

PLATE guide

2шт.

30

K307033

NUT

PLATE nut

2шт.

31

K627992

PLUG

plastic, 5/8 inch diameter

4шт.

32

K308418

SEAL

side panel

2шт.

33

K624532

SCREW

machine, pan head slotted, vacuum switch ground lead

1шт.

Выбрано товаров: 38
