Запчасти Case IH 1494 (9-382) - COMBINED DRAWBAR AND PICK-UP HITCH, DRAWBAR AND FRAME (09) - CHASSIS/ATTACHMENTS

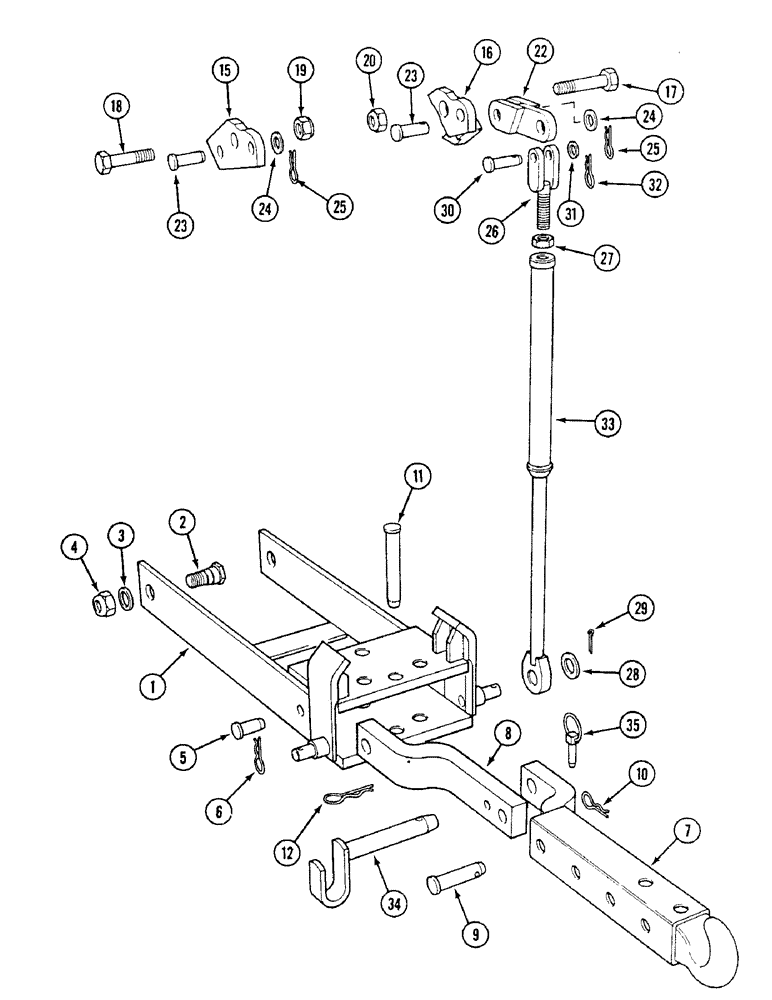

Схема запчастей Case IH 1494 - (9-382) - COMBINED DRAWBAR AND PICK-UP HITCH, DRAWBAR AND FRAME (09) - CHASSIS/ATTACHMENTS
23
25
27
30
20
24
22
10
8
12
5
34
3
25
32
9
24
7
16
29
18
19
31
1
15
28
23
17
33
26
35
6
2
11
4

Артикул

Название

Примечание

Количество

1

K206842

SUPPORT

FRAME drawbar

1шт.

2

K309982

BOLT

pivot, M20, special

2шт.

3

K651762

WASHER

plain, 20 mm

2шт.

4

K652111

NUT

self locking, M20

2шт.

5

K206846

PIN

frame locking

2шт.

6

K201794

SPRING

CLIP spring

2шт.

K310348

DRAWBAR

AND HOOK hitch, Includes: Ref. 8 - 10

1шт.

8

K309981

CLEVIS

drawbar

1шт.

9

K309983

CLEVIS

PIN clevis

1шт.

10

K201794

SPRING

CLIP spring

1шт.

11

K206840

PIN

, Serial Range: drawbar-frame

1шт.

12

K306531

CLIP

drawbar pin

1шт.

15

K309986

BRACKET

ARM lift, left hand

1шт.

16

K309987

BRACKET

ARM lift, right hand

1шт.

17

K601466

BOLT

ramshaft arm, 3/4 UNC x 4 inch

1шт.

18

K608889

BOLT

ramshaft lever, 3/4 UNC x 3-1/2 inch

1шт.

19

K309992

NUT

3/4 inch UNC

1шт.

20

K607307

NUT

lock, 3/4 inch UNC

1шт.

22

K309995

LINK

lift arm

2шт.

23

K206851

PIN

link

2шт.

24

K19476

WASHER

3/4 inch, 19 mm

2шт.

25

K201794

SPRING

CLIP spring

2шт.

26

K309991

BOLT

EYE BOLT lift rod

2шт.

27

K651557

NUT

lock, M20

2шт.

28

K19497

WASHER

7/8 inch, 22 mm

2шт.

29

K26231

PIN

cotter

2шт.

30

K309988

PIN

eye bolt

2шт.

31

K19475

WASHER

5/8 inch

2шт.

32

K201794

SPRING

CLIP spring

2шт.

33

K309997

ARM

ROD lift drawbar

2шт.

34

K916566

PIN

hitch

1шт.

35

1328218C1

LINCH PIN,11mm OD

- quick attachable, Replaces K920359

1шт.

Выбрано товаров: 32
