Запчасти Case IH 1494 (9-374) - UNIVERSAL DRAWBAR, P.I.N. 11519846 AND AFTER (09) - CHASSIS/ATTACHMENTS

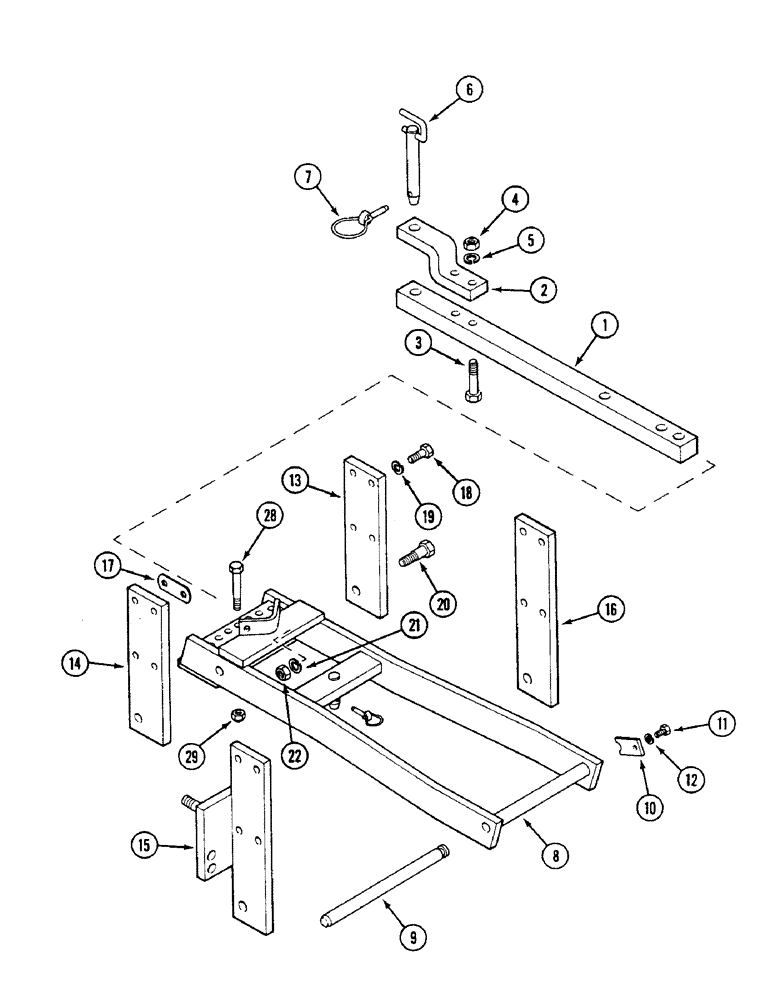

Схема запчастей Case IH 1494 - (9-374) - UNIVERSAL DRAWBAR, P.I.N. 11519846 AND AFTER (09) - CHASSIS/ATTACHMENTS
8
18
16
10
13
1
17
7
14
6
20
21
4
5
3
15
12
2
22
19
29
11
28
9

Артикул

Название

Примечание

Количество

1

K311505

DRAWBAR, SWINGING

DRAWBAR tractor

1шт.

2

K916516

CLEVIS

BRACKET clevis

1шт.

3

614-16080

BOLT,Hex, M16 x 2 x 80mm, Cl 8.8, Full Thd

2шт.

4

825-1416

NUT,M16, Cl 8

2шт.

5

892-1116

LOCK WASHER,M16

WASHER lock, M16

2шт.

6

K916566

PIN

hitch

1шт.

7

1328218C1

LINCH PIN,11mm OD

- quick attachable

2шт.

8

K311525

SUPPORT

drawbar

1шт.

9

K207576

BAR

hinge, front

1шт.

10

K943027

PLATE

retaining, hinge bar

1шт.

11

K602983

SCREW

BOLT, 3/8 UNC x 7/8 inch

1шт.

12

492-11038

LOCK WASHER,3/8"

1шт.

13

K311565

PLATE

hitch, left hand, reversible shaft PTO with check chains

1шт.

14

K311565

PLATE

hitch, right hand, reversible shaft PTO with support ram fitting with check chains

1шт.

14

K311533

PLATE

hitch, right hand, multi-speed PTO with support ram fitting with check chains

1шт.

14

REF

INSTRUCTION

PLATE hitch, right hand, with support ram fitting, See Figure 8-348

1шт.

15

REF

INSTRUCTION

PLATE hitch, with sway block fitting, See Figure 9-360

1шт.

16

K311533

PLATE

hitch, left hand, multi-speed PTO with check chains

1шт.

17

K917071

SHIM

1/16 inch, 2 mm

1шт.

17

K917072

SHIM

1/32 inch, 1 mm

1шт.

18

K603308

BOLT (SPREADER)

BOLT, 5/8 UNC x 1-3/4 inch, order 413-1028

8шт.

19

492-11062

BEARING WASHER,5/8"

WASHER, LOCK, 5/8"

8шт.

20

K908290

STEP BOLT

3/4 inch UNC

2шт.

21

492-11075

LOCK WASHER,3/4"

3/4"

2шт.

22

425-1012

NUT,3/4"-10, G5

hex, 3/4 inch NC

2шт.

28

413-1068

BOLT,Hex, 5/8" - 11 x 4-1/4", Gr 5

hex, 5/8 NC x 4-1/4 inch

2шт.

29

K607306

NUT

self locking, 5/8 inch UNC, order 232-14110

2шт.

Выбрано товаров: 27
