(8-320) - COMBINING VALVE, TRACTORS WITH CAB

Запчасти Case IH 1394 (8-320) - COMBINING VALVE, TRACTORS WITH CAB (08) - HYDRAULICS

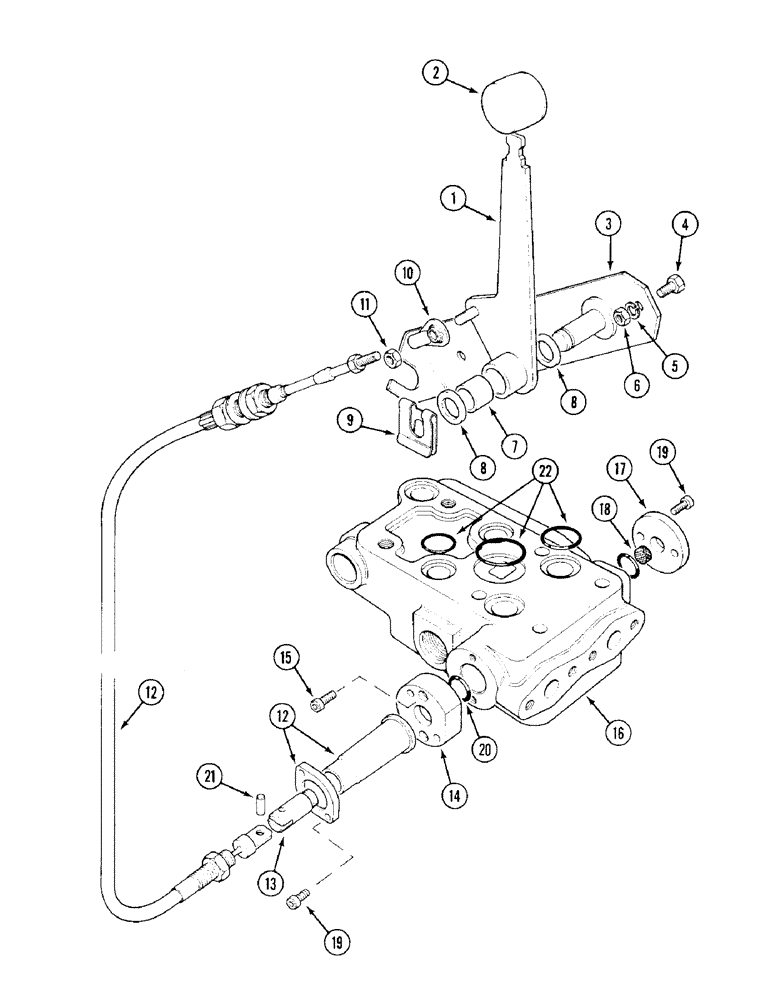

Схема запчастей Case IH 1394 - (8-320) - COMBINING VALVE, TRACTORS WITH CAB (08) - HYDRAULICS
5
19
2
22
9
14
12
10
6
20
4
15
1
12
8
19
3
13
17
18
16
8
21
7
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K306693

LEVER

- hand

1шт.

2

K306268

KNOB

- lever

1шт.

3

K306101

BRACKET

- support, hand lever

1шт.

4

614-6012

BOLT,Hex, M6 x 1 x 12mm, Cl 8.8, Full Thd

2шт.

5

892-11006

LOCK WASHER,M6

WASHER, LOCK, M6

2шт.

6

825-13412

NUT,M12 x 1.25, Cl 8

- M6

2шт.

7

K655430

BUSHING

- hand lever

2шт.

8

K655810

BUSHING

SPACER - lever

2шт.

9

K659108

CLIP

- retaining

1шт.

10

K628327

BALL

JOINT - cable

1шт.

11

425-114

NUT,1/4"-28, G5

1шт.

12

K306296

CABLE

ASSEMBLY - control

1шт.

13

K203441

SPOOL

EXTENSION - valve spool

1шт.

14

K206703

CAP

- end

1шт.

15

K616488

SCREW

- 1/4 UNF x 7/8 inch

2шт.

16

K206704

VALVE

ASSEMBLY - combining

1шт.

17

K202852

CAP

ASSEMBLY - end, with breather pad

1шт.

18

K915393

FOAM

PAD - breather

1шт.

19

K616485

SCREW

- 1/4 UNF x 1/2 inch

2шт.

20

K625405

O-RING,0.549" ID x 0.103" Width

- 9/16 inch (14 mm) ID

2шт.

21

K207303

PIN

- cable

1шт.

22

REF

INSTRUCTION

O-RING - seal, See Figure 8-311

1шт.
