(K-16) - CONTROL LEVER AND QUADRANT

Запчасти Case IH 1290 (K-16) - CONTROL LEVER AND QUADRANT (07) - HYDRAULICS

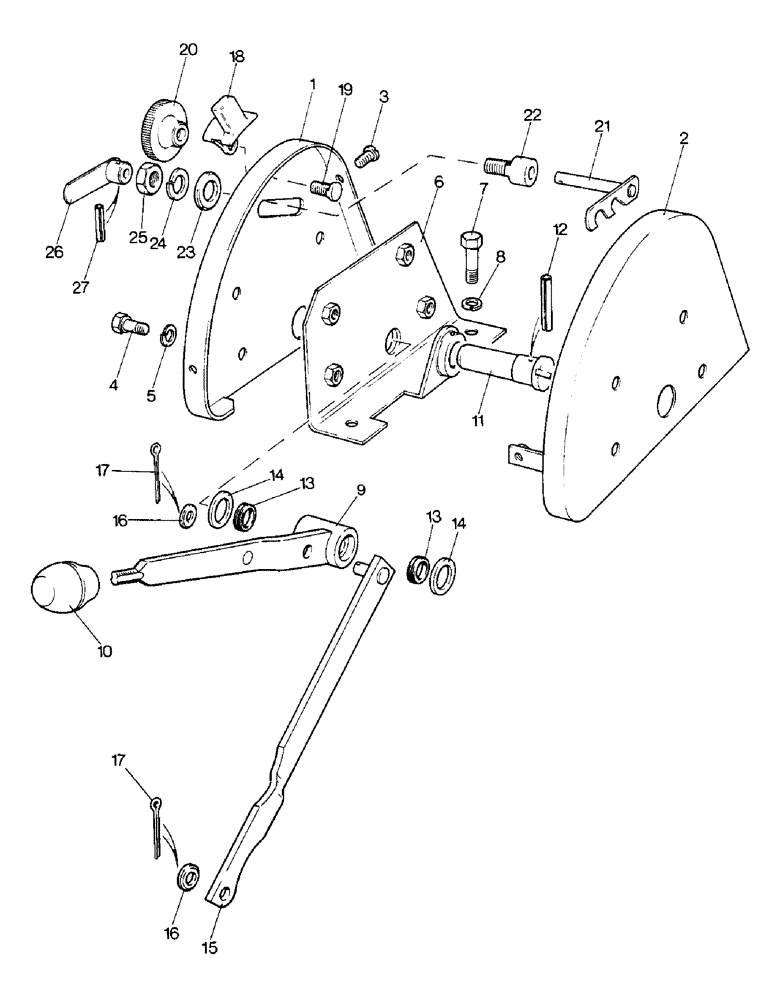

Схема запчастей Case IH 1290 - (K-16) - CONTROL LEVER AND QUADRANT (07) - HYDRAULICS
18
25
14
5
23
13
19
20
26
16
14
9
4
11
1
2
6
10
3
7
12
22
13
17
16
24
27
17
15
21
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K202933

QUADRANT

- lever

1шт.

2

K203536

QUADRANT

BACKPLATE - quadrant

1шт.

3

K652462

PAN

SCREW - M5 x 10 MM

3шт.

4

K650624

BOLT

- M6 x 10 MM

4шт.

5

K651848

WASHER

- lock, 8 MM

4шт.

6

K301284

SUPPORT

BRACKET - support

1шт.

7

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

BOLT, Hex, M8 x 20, 8.8

2шт.

8

K651848

WASHER

- lock, 8 MM

2шт.

9

K203477

LEVER

- control, hydraulics

1шт.

10

K950493

KNOB

- lever

1шт.

11

K202929

PIN

- pivot

1шт.

12

K690976

PIN

- roll, 1/8 x 1 inch

1шт.

13

K623424

RING

- sealing, 1/2 inch

2шт.

14

K627330

BUSHING

WASHER - 5/8 inch, special

2шт.

15

K203488

LINK

ROD - control

1шт.

16

K19470

WASHER

- 1/4 inch

2шт.

17

K19524

PIN

- cotter, 1/16 inch

2шт.

18

K947403

BRACKET

GUIDE - finger

1шт.

19

K909577

STUD

- 5/16 inch UNF, special

1шт.

20

K921826

SERRATED NUT

- hand, 5/16 inch UNF

1шт.

21

K202985

CATCH

- lever

1шт.

22

K202988

BUSHING

- special

1шт.

23

K626314

WASHER

- 7/16 inch

1шт.

24

K626344

WASHER, LOCK

WASHER - lock, 7/16 inch

1шт.

25

K616983

NUT

- 7/16 inch UNF

1шт.

26

K952328

CATCH

LEVER - catch

1шт.

27

K623973

SPRING

PIN - roll, 3/32 x 9/16 inch

1шт.
