(9-16) - ROPS FRAME

Запчасти Case IH 1120 (9-16) - ROPS FRAME (09) - CHASSIS/ATTACHMENTS

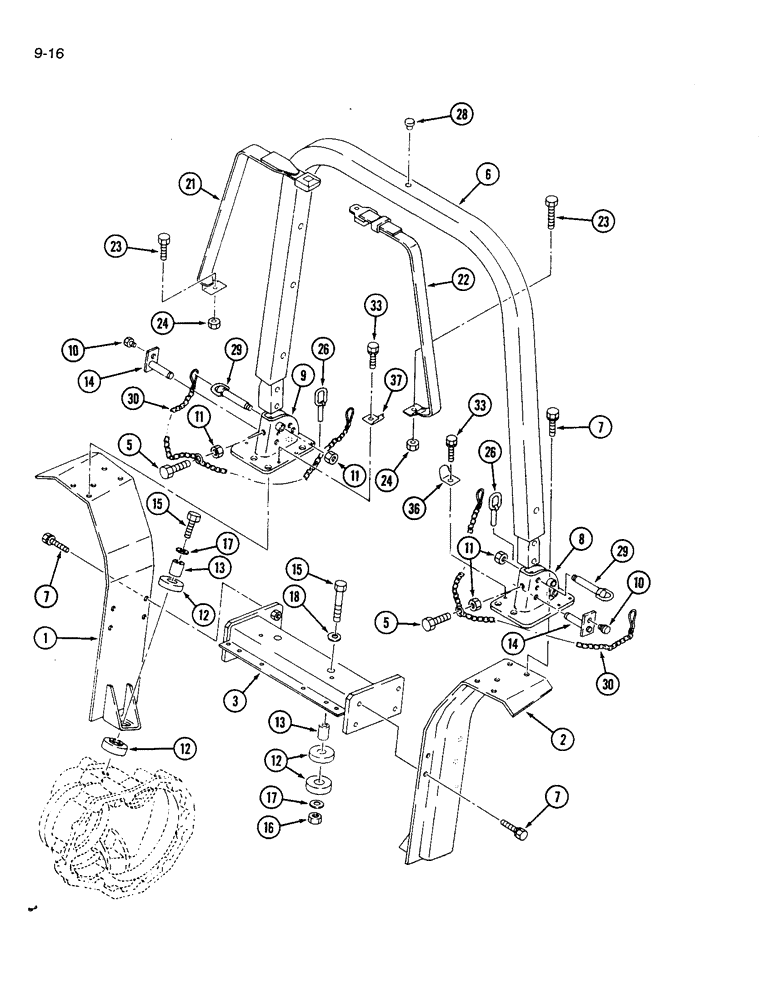

Схема запчастей Case IH 1120 - (9-16) - ROPS FRAME (09) - CHASSIS/ATTACHMENTS
29
18
15
7
5
11
33
11
5
12
37
28
3
33
13
7
2
30
29
17
23
24
8
10
22
21
23
1
10
15
17
26
14
36
9
6
11
26
12
12
24
14
13
16
7
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1991681C1

FRAME

left

1шт.

2

1991682C1

FRAME

right

1шт.

3

1991683C1

SUPPORT

1шт.

5

514-830

BOLT,Hex, M12 x 1.25 x 40mm, Cl 8.8, Full Thd

Hex, M12 x 1.25 x 40, 8.8, Full Thd

2шт.

6

1991685C1

ROLL

BAR roll

1шт.

7

1992535C1

BOLT

16шт.

8

1992423C1

BRACKET

left

1шт.

9

1992424C1

BRACKET

right

1шт.

10

1962705C1

BOLT

hex, 16 mm long

2шт.

11

825-11412

NUT,M12 x 1.25, Cl 8

hex, 12 mm - 1.25

4шт.

12

1991687C1

RUBBER

CUSHION rubber

8шт.

13

1991688C1

COLLAR

4шт.

14

99341C1

PIVOT PIN

PIN hinge

2шт.

15

514-1020

BOLT,Hex, M16 x 1.5 x 60mm, Cl 8.8, Full Thd

4шт.

16

825-11416

NUT,M16 x 1.5, Cl 8

Hex M16 x 1.5, Cl 8

2шт.

17

1991689C1

WASHER

4шт.

18

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

Flat M17.5 x 30 x 4, HT

2шт.

19

1991690C1

SAFETY BELT

SAFETY BELT

1шт.

20

1991691C1

SAFETY BELT

SAFETY BELT

1шт.

21

1992613C1

SAFETY BELT

SAFETY BELT

1шт.

22

1991692C1

BELT

Seat

1шт.

23

1992614C1

BOLT

2шт.

24

1992615C1

NUT

2шт.

26

99343C1

PIN

klik

2шт.

28

1961897C1

PLUG

cover

1шт.

29

99342C1

PIN

threaded

2шт.

30

1992616C1

CHAIN (AG)

CHAIN

2шт.

33

614-8012

BOLT,Hex, M8 x 1.25 x 12mm, Cl 8.8, Full Thd

- hex, 8 mm - 1.25 x 12 mm

2шт.

892-11008

LOCK WASHER,8mm ID

WASHER, LOCK, M8

2шт.

36

1992617C1

HOOK

BRACKET seat belt, left

1шт.

37

1992618C1

HOOK

BRACKET seat belt, right

1шт.
