Запчасти Case IH STX440 (09-09) - DRAWBAR HEAVY DUTY WITHOUT THREE POINT HITCH (09) - CHASSIS/ATTACHMENTS

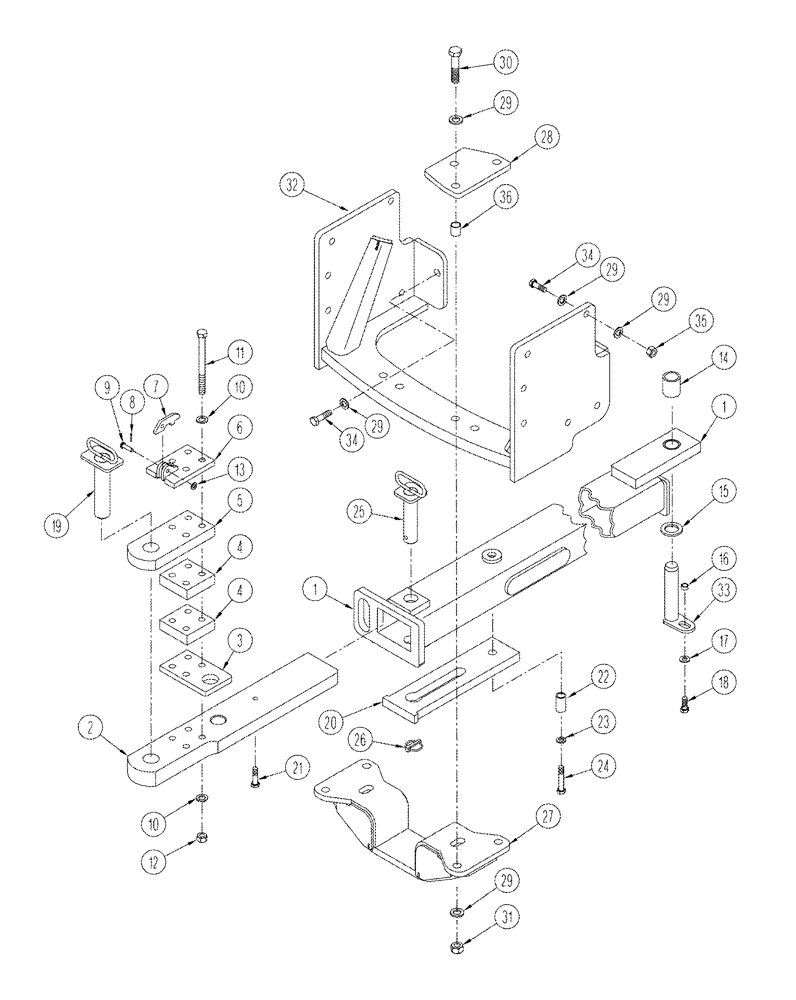

Схема запчастей Case IH STX440 - (09-09) - DRAWBAR HEAVY DUTY WITHOUT THREE POINT HITCH (09) - CHASSIS/ATTACHMENTS
15
8
20
35
3
13
34
27
19
29
10
33
26
11
31
23
24
28
1
6
30
21
29
34
22
4
10
4
29
5
12
17
32
1
25
29
36
16
7
29
14
2
18
9

Артикул

Название

Примечание

Количество

1

360158A1

DRAWBAR

1шт.

2

360219A3

DRAWBAR

1шт.

3

359507A1

PLATE

1шт.

4

359508A1

BLOCK

2шт.

5

359509A1

PLATE

hammerstrap

1шт.

6

359510A1

LATCH

mounting

1шт.

7

359513A1

LEVER

1шт.

8

733-3220

COTTER PIN,M3.2 x 20

1шт.

9

527-204

CLEVIS PIN,M12 x 43

M10 x 43

1шт.

10

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

22 x 37 x 4 mm

8шт.

11

827-20250

BOLT,Hex, M20 x 2.5 x 250mm, Cl 10.9

4шт.

12

829-1420

NUT,M20, Cl 10

4шт.

13

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

1шт.

14

361696A1

SPACER

1шт.

15

1-4088

WASHER,45mm ID x 69.9mm OD x 6.35mm Thk

1-3/4 x 2-3/4 x 1/4

1шт.

16

70-5967T1

SPACER,16.7mm ID x 22.2mm OD x 11.2mm

1шт.

17

496-21066

WASHER,16.6mm ID x 33.5mm OD x 3.8mm Thk

1шт.

18

627-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 10.9, Full Thd

1шт.

19

359522A1

PIN

1шт.

20

363132A2

PLATE, SPACER

PLATE,SPACER

1шт.

21

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

1шт.

22

363131A2

SPACER

1шт.

23

495-21069

WASHER,5/8"

11/16 x 1-3/4 x 9/64

1шт.

24

627-16060

BOLT,Hex, M16 x 2 x 60mm, Cl 10.9, Full Thd

1шт.

25

361694A3

PIN

1шт.

26

19-1041

LOCK PIN,7/16" x 2"

1шт.

27

362412A1

HANGER

1шт.

28

362418A1

PLATE

2шт.

29

896-11024

WASHER,26mm ID x 44mm OD x 5mm Thk

(26 ID x 44 x 5 mm)

38шт.

30

827-24110

BOLT,Hex, M24 x 3 x 110mm, Cl 10.9

6шт.

31

829-1424

NUT,M24, Cl 10

6шт.

32

359516A1

HANGER

1шт.

33

195941A1

PIN,44.37mm OD x 205mm L

1шт.

34

627-24070

BOLT,Hex, M24 x 3 x 70mm, Cl 10.9, Full Thd

14шт.

35

829-1424

NUT,M24, Cl 10

12шт.

36

363130A1

SPACER

4шт.

Выбрано товаров: 36
