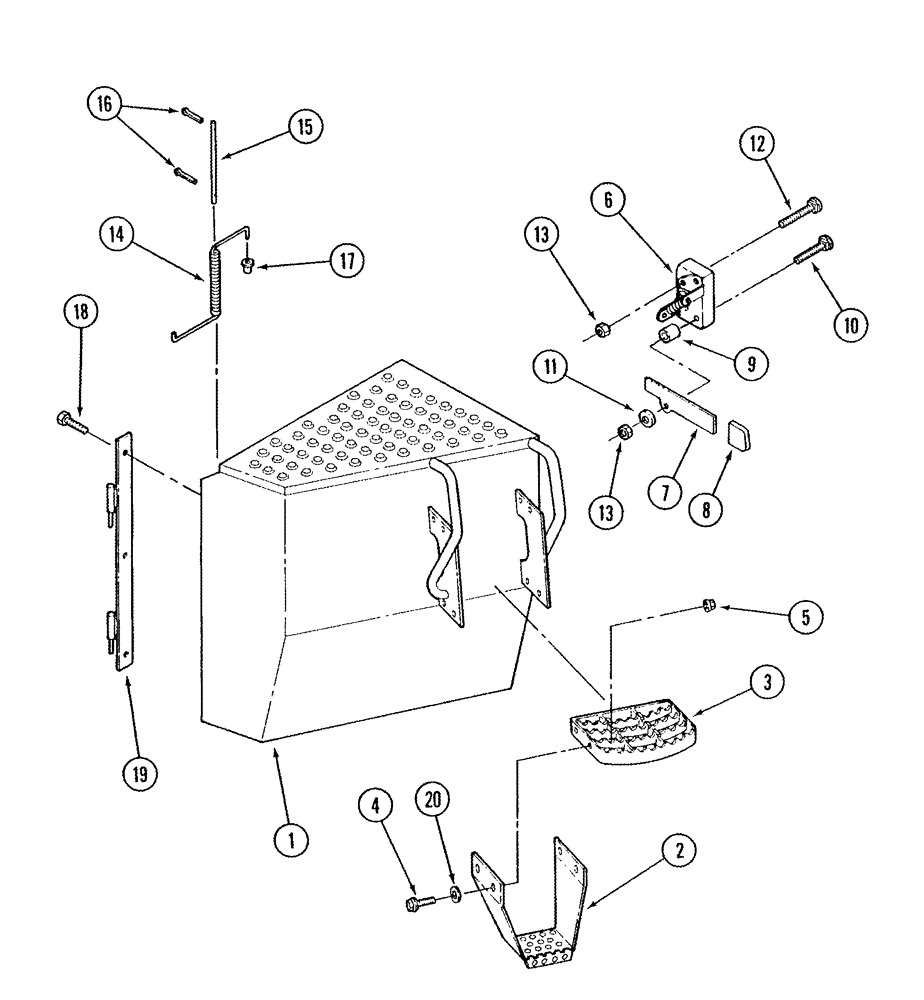

Запчасти Case IH STX375 (09-34) - BATTERY ACCESS DOOR ASSY (09) - CHASSIS/ATTACHMENTS

333987A1

DOOR ASSY.

right-hand, consists of: Ref. 1 - 23

1шт.

1

333985A2

DOOR

1шт.

2

360065A1

STEP

1шт.

3

257375A1

STEP

lower

2шт.

4

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

8шт.

5

832-10410

NUT,M10 x 1.5, Cl 8

8шт.

6

318159A1

LATCH

1шт.

7

409467A1

HANDLE

1шт.

8

60-6267T1

GRIP

1шт.

9

319543A3

SPACER

1шт.

10

811-6070

CARRIAGE BOLT,Sht Sq Nk, M6 x 1 x 70mm, Cl 8.8

1шт.

11

895-15006

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

1шт.

12

811-6035

CARRIAGE BOLT,Short NK, M6 x 35, Cl8.8, Full Thd

3шт.

13

832-10406

NUT,M6 x 1, Cl 8

4шт.

14

333976A2

SPRING

1шт.

15

324191A1

ROD

1шт.

16

733-3232

COTTER PIN,M3.2 x 32

2шт.

17

325371A2

NYLON BEARING,8 mm ID x 28.2 mm OD x 24 mm

1шт.

18

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

3шт.

19

333975A1

HINGE

1шт.

20

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

8шт.
