Запчасти Case IH STX375 (09-07) - DRAWBAR EXTENDABLE (09) - CHASSIS/ATTACHMENTS

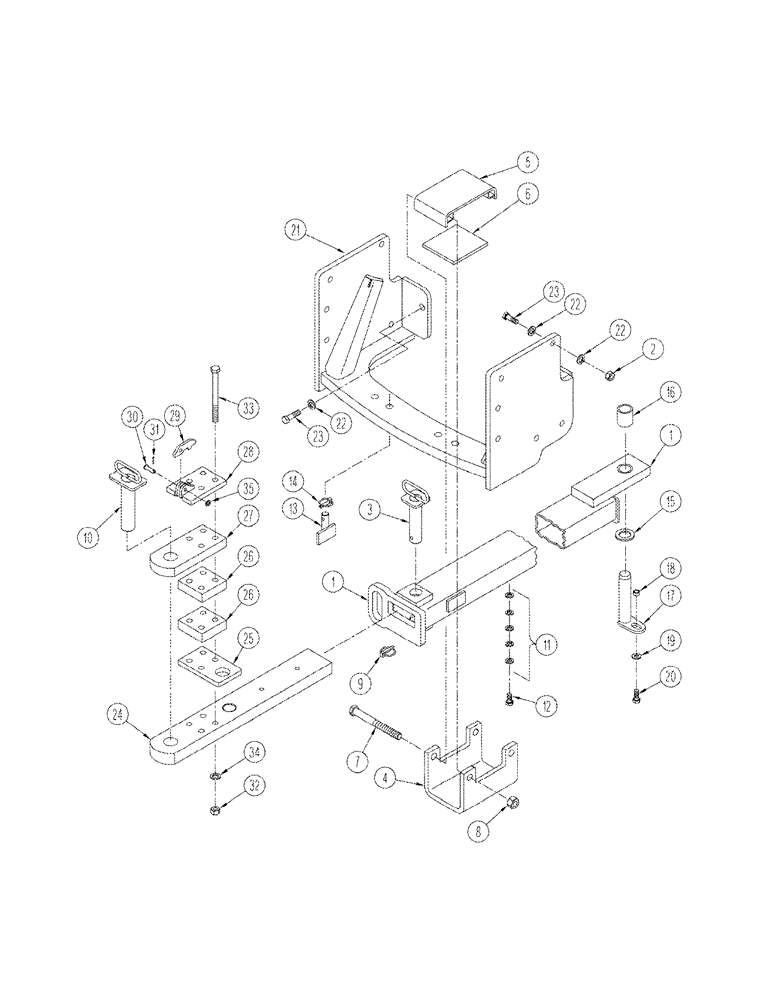

Схема запчастей Case IH STX375 - (09-07) - DRAWBAR EXTENDABLE (09) - CHASSIS/ATTACHMENTS
20
11
1
27
5
18
26
15
16
19
25
3
29
22
9
13
21
30
7
35
24
1
22
12
26
14
4
10
2
26
23
34
23
17
33
6
32
8
22
31

Артикул

Название

Примечание

Количество

1

294850A2

DRAWBAR

receiver

1шт.

2

829-1424

NUT,M24, Cl 10

12шт.

3

70-1731T1

PIN

1шт.

4

70-4516T1

CLEVIS

1шт.

5

70-4555T1

COVER

1шт.

6

70-4513T2

SKID/SHOE

1шт.

7

90-7494T1

SCREW,#0 - 8 x 9 1/4""

1 NC x 9-1/4

2шт.

8

429-1016

NUT,1"-8, G8

2шт.

9

19-1041

LOCK PIN,7/16" x 2"

1шт.

10

359522A1

PIN

1шт.

11

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

5шт.

12

627-16035

BOLT,Hex, M16 x 2 x 35mm, Cl 10.9, Full Thd

2шт.

13

70-1937T2

SHAFT LOCK

2шт.

14

517758R91

SPLIT PIN/SAFETY PIN

2шт.

15

1-4088

WASHER,45mm ID x 69.9mm OD x 6.35mm Thk

1-3/4 x 2-3/4 x 1/4

1шт.

16

361696A1

SPACER

1шт.

17

195941A1

PIN,44.37mm OD x 205mm L

1шт.

18

70-5967T1

SPACER,16.7mm ID x 22.2mm OD x 11.2mm

1шт.

19

496-21066

WASHER,16.6mm ID x 33.5mm OD x 3.8mm Thk

1шт.

20

627-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 10.9, Full Thd

1шт.

21

359516A1

HANGER

without three-point hitch

1шт.

22

896-11024

WASHER,26mm ID x 44mm OD x 5mm Thk

(26 ID x 44 x 5 mm)

26шт.

23

627-24070

BOLT,Hex, M24 x 3 x 70mm, Cl 10.9, Full Thd

14шт.

359505A1

DRAWBAR

consists of Ref. 24 - 35

1шт.

24

359506A1

DRAWBAR

1шт.

25

359507A1

PLATE

1шт.

26

359508A1

BLOCK

2шт.

27

359509A1

PLATE

hammerstrap

1шт.

28

359510A1

LATCH

1шт.

29

359513A1

LEVER

1шт.

30

527-204

CLEVIS PIN,M12 x 43

M10 x 43

1шт.

31

733-3220

COTTER PIN,M3.2 x 20

1шт.

32

829-1420

NUT,M20, Cl 10

4шт.

33

827-20230

BOLT,Hex, M20 x 2.5 x 230mm, Cl 10.9

4шт.

34

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

22 x 37 x 4 mm

4шт.

35

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

1шт.

Выбрано товаров: 36
