Запчасти Case IH STX375 (08-15) - CONTROLS - MANUAL HYDRAULIC REMOTES, BSN JEE0102592 (08) - HYDRAULICS

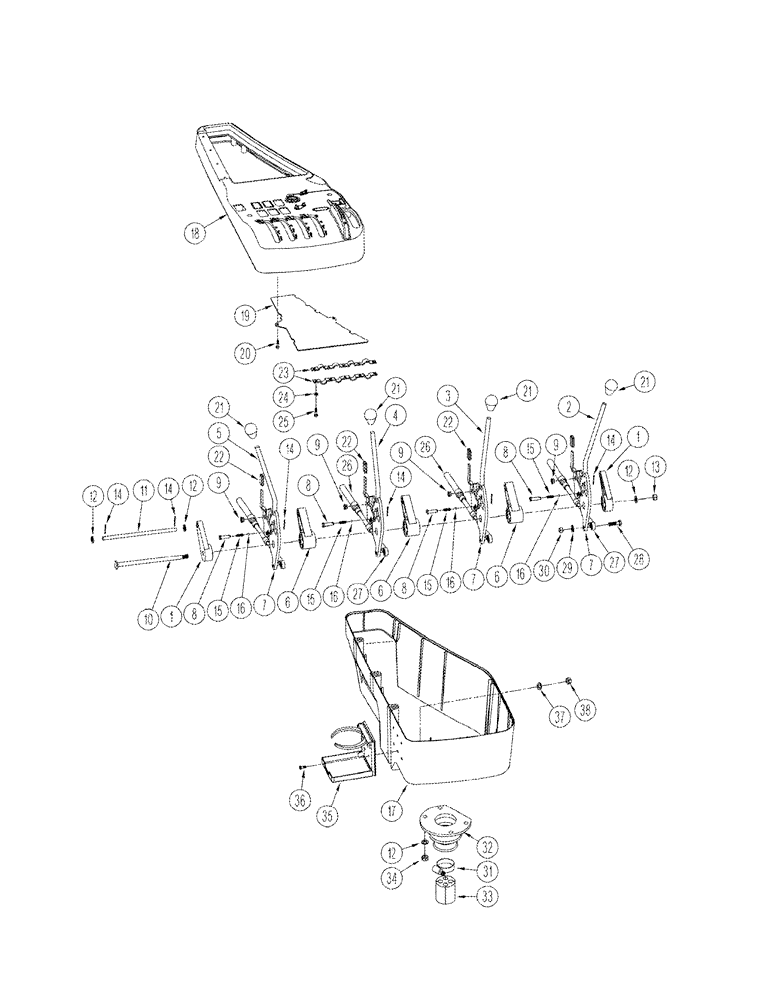

Схема запчастей Case IH STX375 - (08-15) - CONTROLS - MANUAL HYDRAULIC REMOTES, BSN JEE0102592 (08) - HYDRAULICS
16
8
24
16
28
22
15
9
7
36
38
7
14
29
12
1
21
23
26
33
6
14
25
10
3
21
11
9
15
27
35
6
20
8
26
31
4
37
8
30
32
5
14
13
18
1
15
8
19
2
22
12
22
17
6
7
21
9
34
21
14
16
9
27
16
12
15
12
14

Артикул

Название

Примечание

Количество

1

318775A1

BUSHING

2шт.

2

318507A2

LEVER

1шт.

3

318508A2

LEVER

1шт.

4

318509A2

LEVER

1шт.

5

318510A2

LEVER

1шт.

6

318778A1

BUSHING

3шт.

7

318780A1

LEVER

Detent

4шт.

8

427-4090

CLEVIS PIN,1/4" x .906"

4шт.

9

318781A1

NYLON BEARING,9.53 mm ID x 12.7 mm OD x 3.56 mm

8шт.

10

227665A1

ROD

1шт.

11

227666A3

ROD

1шт.

12

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

11шт.

13

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

14

432-412

COTTER PIN,1/16" x 3/4"

4шт.

15

232377A1

SPRING

4шт.

16

511-1060

BALL,6mm Dia

4шт.

17

REF

INSTRUCTION

Housing, Lower, See Figure 09-23

1шт.

18

414440A1

HOUSING

RH Armrest Cover, Serial Range: -JEE0102001

1шт.

18

414440A2

HOUSING

RH Armrest Cover, Start Serial: JEE0102001

1шт.

19

315897A1

PANEL

1шт.

20

760-14316

SELF-TAP SCREW,Pan Hd, M4.2 x 16

2шт.

21

60-4346T1

KNOB

4шт.

22

320961A1

CAP

4шт.

23

318774A2

BLOCK

2шт.

24

895-11005

WASHER,5.5mm ID x 10mm OD x 1mm Thk

5шт.

25

840-1512

SCREW,Pan, M5 x 12mm, Gr 4.8

5шт.

26

331005A1

CABLE

4шт.

27

L53928

BALL JOINT

4шт.

28

426-416

BOLT,Hex, 1/4" - 20 x 1", Gr 8

4шт.

29

495-11028

WASHER,1/4", SAE

(9/32 x 5/8 x 1/16")

4шт.

30

230-4244

LOCK NUT,1/4"-20, GA

4шт.

31

214-1532

HOSE CLAMP,#32, 1.56" - 2.5", Type F Worm, W/ Liner

1шт.

32

248339A1

BOOT

1шт.

33

248338A2

RETAINER

1шт.

34

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

35

331649A1

HOLDER

Cup

1шт.

36

840-1412

SCREW,Hex Skt, M4 x 12mm, Cl 4.8

4шт.

37

895-11004

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

(4.3 x 9 x 0.8 mm)

4шт.

38

824-1404

NUT,M4, Cl 5

4шт.

Выбрано товаров: 39
