Запчасти Case IH STX325 (04-08) - STARTER ASSY (04) - ELECTRICAL SYSTEMS

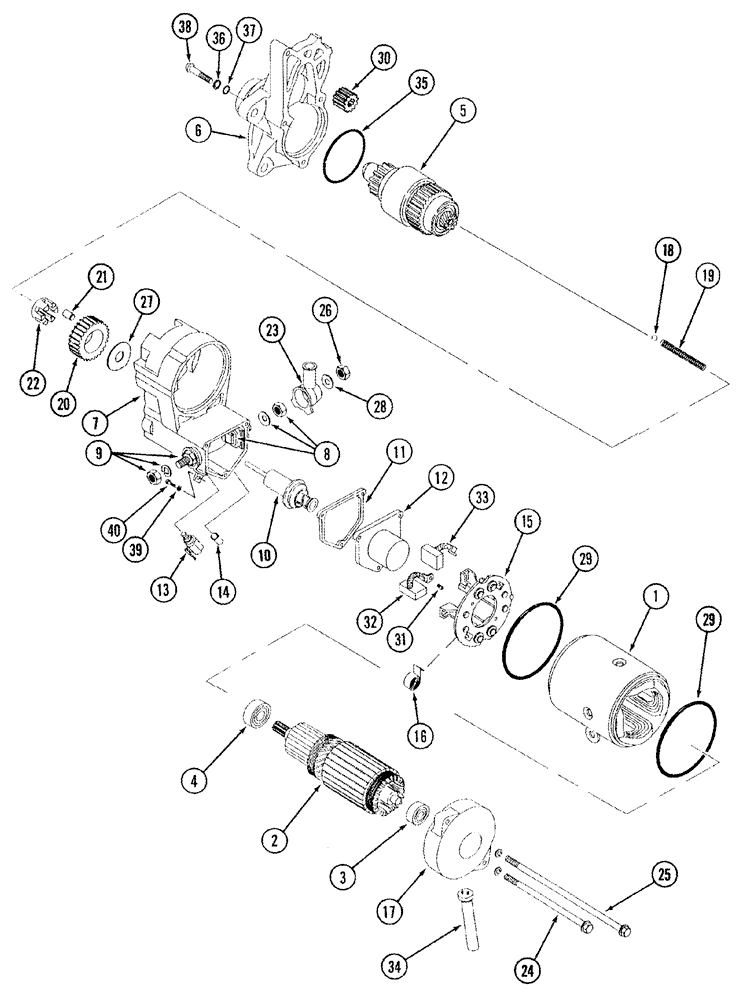

Схема запчастей Case IH STX325 - (04-08) - STARTER ASSY (04) - ELECTRICAL SYSTEMS
8
21
40
25
31
38
34
3
19
11
27
23
32
4
2
15
6
33
10
37
39
13
28
7
36
8
35
14
18
24
30
16
5
12
20
26
29
22
29
17
1

Артикул

Название

Примечание

Количество

87413500

STARTING MOTOR

Engine, Inc. 1 - 40

1шт.

87413500R

REMAN-STARTER

Starter

1шт.

87413500C

CORE-STARTER

Return Part Number

1шт.

193432A2R

REMAN-STARTER,12V, 4.8kW

Engine

1шт.

193432A2C

CORE-STARTER,12V, 4.8kW

Return Part Number

1шт.

1

258884A1

YOKE

Field Coil

1шт.

258885A1

ARMATURE

Inc. 2 - 4

1шт.

2

NSS

NOT SOLD SEPARAT

Armature

1шт.

3

452698C1

BALL BEARING,10mm ID x 30mm OD x 9mm W

1шт.

4

298254A1

BALL BEARING

1шт.

5

258840A1

CLUTCH ASSEMBLY

1шт.

6

258841A1

HOUSING

1шт.

258886A1

SOLENOID SWITCH

Magnetic, Inc. 7 - 14

1шт.

7

NSS

NOT SOLD SEPARAT

Housing

1шт.

8

258871A1

SERVICE KIT

Terminal, M

1шт.

9

258869A1

MULTIPOLE CONNECTOR

Terminal, B+

1шт.

10

258874A1

PLUNGER

1шт.

11

NSS

NOT SOLD SEPARAT

Seal, Magnetic Switch

1шт.

12

NSS

NOT SOLD SEPARAT

Cover

1шт.

13

258877A1

TERMINAL CONNECTOR

1шт.

14

141353A1

BUSHING

Drain

1шт.

A49806

BRUSH HOLDER

Inc. 15 and 16

1шт.

15

NSS

NOT SOLD SEPARAT

Holder

1шт.

16

NSS

NOT SOLD SEPARAT

Spring

4шт.

17

258880A1

COVER

End

1шт.

18

211-1311

BALL,11/32" Dia

200, CRS

1шт.

19

A47232

SPRING

2-13/16

1шт.

20

A49810

GEAR

1шт.

21

A47235

ROLLER BEARING

5шт.

22

A47236

RETAINER

1шт.

23

A49805

COVER

Terminal

1шт.

24

104594A1

FLANGE BOLT

7 x 144 mm

1шт.

25

104593A1

FLANGE BOLT

7 x 206 mm

1шт.

26

829-1412

NUT,M12, Cl 10.9

1шт.

27

141360A1

WASHER

1шт.

28

892-11012

LOCK WASHER,M12

1шт.

29

298253A1

SEAL,2.1mm Thk x 93mm ID

2шт.

30

A49809

PINION

1шт.

31

141361A1

CAPTIVE WASHER SCREW,M5 x 9.40mm

4шт.

32

A49807

COMMUTATOR BRUSH

2шт.

33

A49808

COMMUTATOR BRUSH

2шт.

34

258883A1

BUSHING

Drain

1шт.

35

1546500C1

SEAL,2.4mm Thk x 47.2mm ID

1шт.

A47230

BOLT

Inc. 36 - 38

1шт.

36

495-81252

WASHER,#12

(Flat, 1/4" x 9/16" x 1/16")

1шт.

37

A47130

O-RING

1шт.

38

A47129

CAPTIVE WASHER SCREW

With Washer

1шт.

39

892-11005

LOCK WASHER,M5

1шт.

40

258820A1

SCREW

M5 x 8

1шт.

Выбрано товаров: 49
