Запчасти Case IH STX325 (04-33[01]) - ACCUGUIDE, GPS - MOUNTING, ASN JEE0106701 (04) - ELECTRICAL SYSTEMS

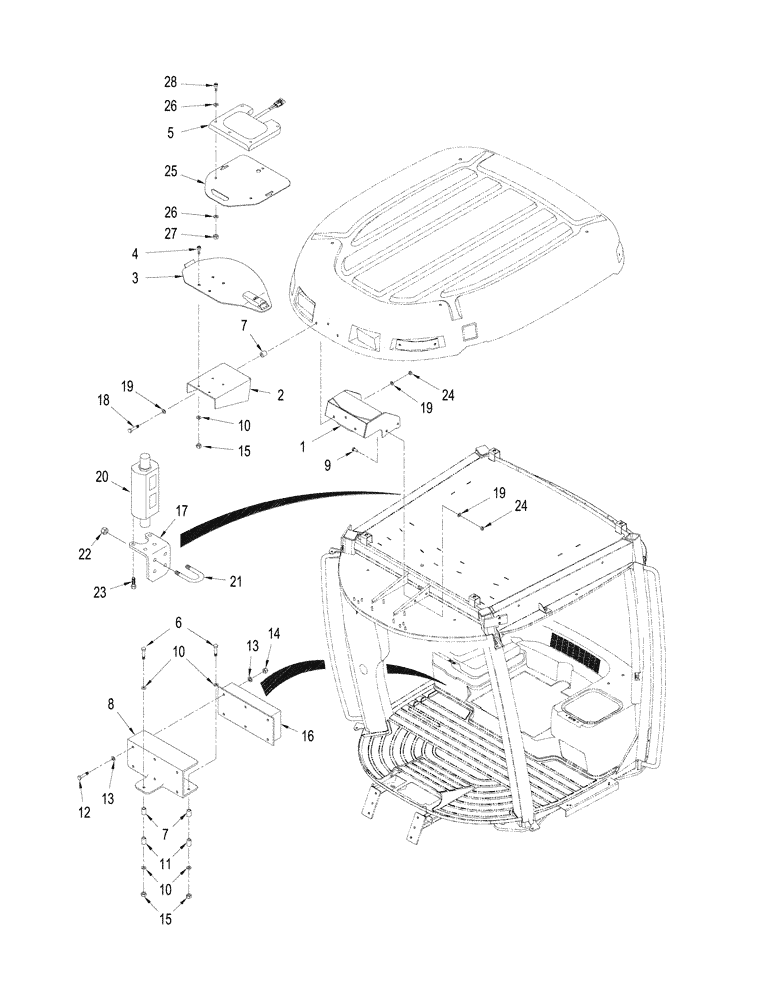

Схема запчастей Case IH STX325 - (04-33[01]) - ACCUGUIDE, GPS - MOUNTING, ASN JEE0106701 (04) - ELECTRICAL SYSTEMS
12
5
2
26
15
3
15
13
7
6
21
25
19
24
18
26
22
17
16
1
10
10
20
4
13
23
19
8
24
27
7
9
10
19
14
28

Артикул

Название

Примечание

Количество

1

87304763

MOUNTING PARTS

Mounting

1шт.

2

87304768

BRACKET

Antenna Mounting

1шт.

3

87528080

BASE PLATE

GPS Antenna

1шт.

4

843-1825

SCREW,Flat , M8 x 25mm, Cl 4.8

4шт.

6

827-8050

BOLT,Hex, M8 x 1.25 x 50mm, Cl 10.9

3шт.

7

87304771

SPACER

6шт.

8

87421420

BASE PLATE

Mounting, Controller

1шт.

9

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

4шт.

10

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

13шт.

11

408566A1

INSERT,M8

, Start Serial: JEE0107825

3шт.

12

864-4020

HEX SOC SCREW,M4 x 20mm, Cl 8.8

6шт.

13

895-11004

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

(4.3 x 9 x 0.8 mm)

12шт.

14

824-1404

NUT,M4, Cl 5

6шт.

15

832-10408

NUT,M8 x 1.25, Cl 8.8

7шт.

16

87428425

MODULE

Controller

1шт.

17

87429553

BRACKET

Brkt L Shaped Rover, Start Serial: JEE0107825

1шт.

18

827-10055

BOLT,Hex, M10 x 1.5 x 55mm, Cl 10.9

4шт.

19

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

10шт.

20

87308224

MODULE

RTK Radio

1шт.

21

19-153

U-BOLT

5/16

2шт.

22

231-1445

NUT,5/16"-18, GB

Nylon

4шт.

23

414-58

BOLT,Hex, 5/16" - 24 x 1/2", Gr 5

4шт.

24

829-1410

NUT,M10 x 1.5, Cl 10.9

7шт.

25

87568855

MOUNTING PLATE

Receiver

1шт.

26

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

6шт.

27

825-5146

SERRATED NUT,M6, Flg Ser

3шт.

28

814-8060

BOLT,Hex, M8 x 1.25 x 60mm, Cl 8.8

3шт.

Выбрано товаров: 27
