(05-07) - CYLINDER ASSY STEERING, WITH SENSOR, ACCUSTEER TRACTOR

Запчасти Case IH STX325 (05-07) - CYLINDER ASSY STEERING, WITH SENSOR, ACCUSTEER TRACTOR (05) - STEERING

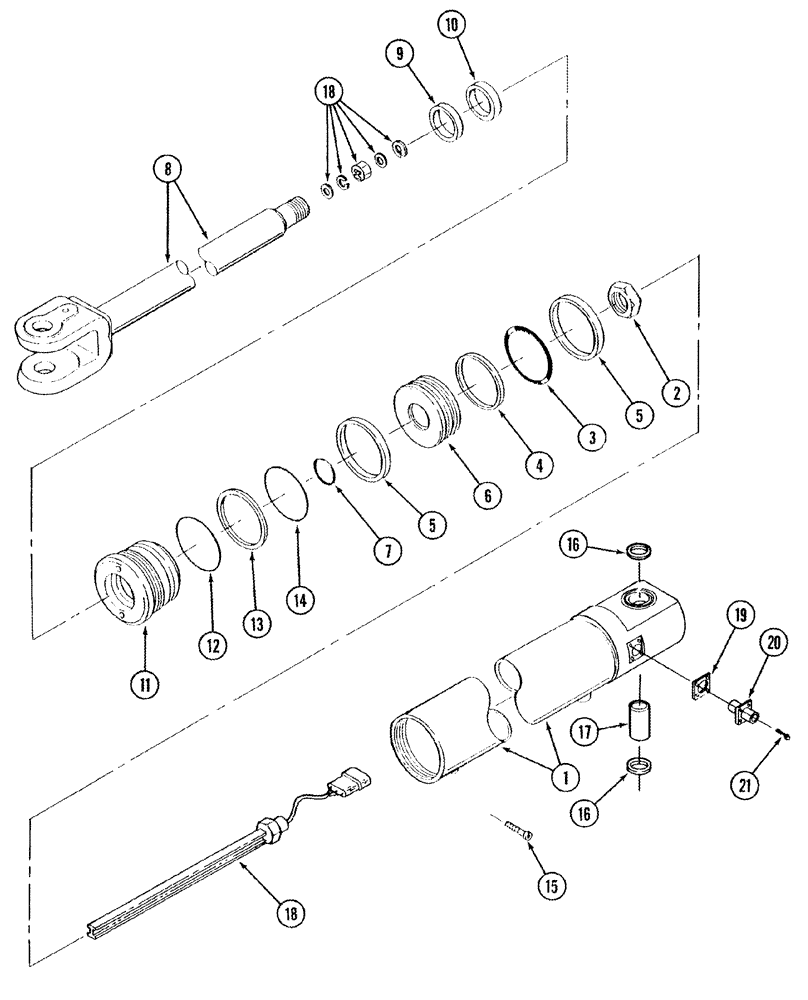

Схема запчастей Case IH STX325 - (05-07) - CYLINDER ASSY STEERING, WITH SENSOR, ACCUSTEER TRACTOR (05) - STEERING
9
5
18
2
20
18
17
12
4
10
14
16
5
16
8
7
19
21
13
15
6
11
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

388238A1

TUBE

1шт.

2

232-46318

LOCK NUT,1 1/8"-12, GC

1шт.

3

NSS

NOT SOLD SEPARAT

O-RING

1шт.

4

NSS

NOT SOLD SEPARAT

SEAL piston

1шт.

5

NSS

NOT SOLD SEPARAT

RING wear

2шт.

6

387785A1

PISTON

1шт.

7

NSS

NOT SOLD SEPARAT

O-RING

1шт.

8

388237A1

PISTON ROD

1шт.

9

NSS

NOT SOLD SEPARAT

WIPER

1шт.

10

NSS

NOT SOLD SEPARAT

SEAL

1шт.

11

387789A1

CYLINDER END CAP

1шт.

12

NSS

NOT SOLD SEPARAT

O-RING

1шт.

13

NSS

NOT SOLD SEPARAT

WASHER

1шт.

14

NSS

NOT SOLD SEPARAT

O-RING

1шт.

15

NSS

NOT SOLD SEPARAT

SCREW

4шт.

16

NSS

NOT SOLD SEPARAT

WIPER

2шт.

17

388124A1

BUSHING

1шт.

18

384731A1

SENSOR

1шт.

19

384819A1

GASKET

1шт.

20

225234C1

ELEC CONNECTOR,Male, 3 Pin

1шт.

21

840-1312

SCREW,Pan, M3 x 121mm, Cl 4.8

4шт.

387790A1

SEAL KIT

Includes: Ref. 3 - 5, 7, 9, 10, 12 - 14

1шт.
