(05-06) - CYLINDER ASSY ARTICULATION, WITH SENSOR

Запчасти Case IH STX325 (05-06) - CYLINDER ASSY ARTICULATION, WITH SENSOR (05) - STEERING

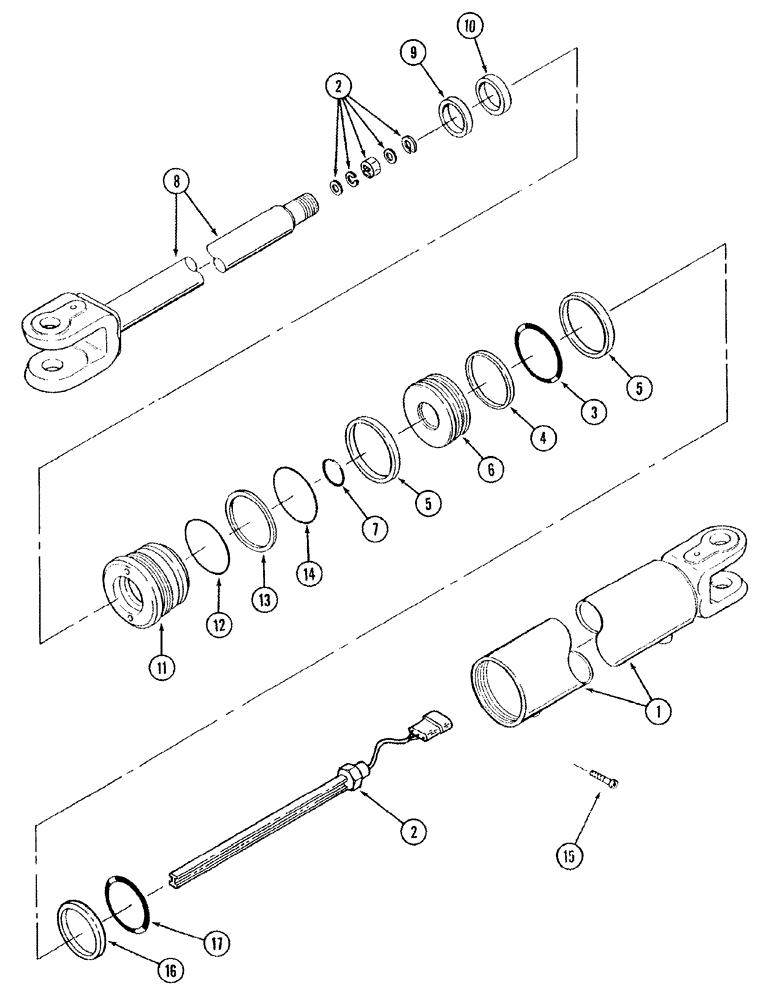

Схема запчастей Case IH STX325 - (05-06) - CYLINDER ASSY ARTICULATION, WITH SENSOR (05) - STEERING
17
10
9
2
6
7
11
8
5
13
5
14
1
15
2
4
16
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

397954A1

CYLINDER

consists of: Ref. 1 - 17

1шт.

1

388266A1

TUBE

1шт.

2

384804A2

SENSOR

1шт.

3

NSS

NOT SOLD SEPARAT

O-RING

1шт.

4

NSS

NOT SOLD SEPARAT

SEAL piston

1шт.

5

NSS

NOT SOLD SEPARAT

RING wear

2шт.

6

399103A1

PISTON

1шт.

7

NSS

NOT SOLD SEPARAT

O-RING

1шт.

8

388265A1

PISTON ROD

1шт.

9

NSS

NOT SOLD SEPARAT

WIPER

1шт.

10

NSS

NOT SOLD SEPARAT

SEAL U-cup

1шт.

11

387734A1

CYLINDER END CAP

1шт.

12

NSS

NOT SOLD SEPARAT

O-RING

1шт.

13

NSS

NOT SOLD SEPARAT

WASHER

1шт.

14

NSS

NOT SOLD SEPARAT

O-RING

1шт.

15

NSS

NOT SOLD SEPARAT

SCREW

1шт.

16

388268A1

SPACER

1шт.

17

NSS

NOT SOLD SEPARAT

O-RING

1шт.

387735A1

SEAL KIT

Includes: Ref. 3 - 5, 7, 9, 10, 12 - 14

1шт.
