Запчасти Case IH STX325 (04-17) - LAMPS MARKER (04) - ELECTRICAL SYSTEMS

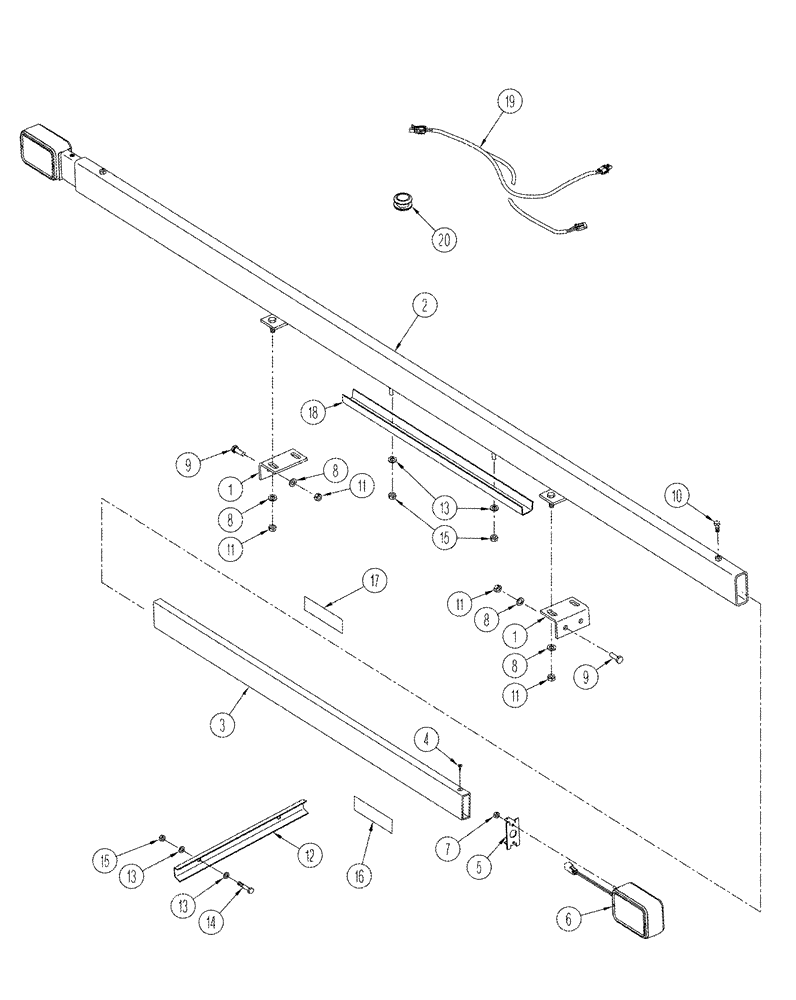

Схема запчастей Case IH STX325 - (04-17) - LAMPS MARKER (04) - ELECTRICAL SYSTEMS
19
8
8
11
14
6
4
18
8
11
17
9
15
9
1
6
20
12
13
16
13
11
3
1
10
8
11
2
15
7
13

Артикул

Название

Примечание

Количество

1

367194A1

BRACKET

2шт.

2

362493A1

SUPPORT TUBE,1016, 800 mm Length

1шт.

3

362491A1

TUBE,1227.5 mm Length

1шт.

4

843-2512

SCREW,Flat , M5 x 12mm, Cl 4.8

2шт.

5

362496A1

BRACKET

1шт.

6

367321A1

LAMP

Warning, See Figure 04-18

1шт.

7

824-1405

NUT,M5, Cl 5

2шт.

10

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

11

829-1410

NUT,M10 x 1.5, Cl 10.9

8шт.

12

311376A2

CHANNEL

1шт.

13

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

6шт.

14

827-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 10.9

2шт.

15

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

16

297221A1

DECAL

red and orange

4шт.

17

297223A1

DECAL

yellow

4шт.

18

362624A1

CHANNEL

1шт.

19

366964A1

HARNESS

marker lights

1шт.

20

248-2399

GROMMET,3/8" ID x 1" Groove Dia, Str Cut

Rubber

2шт.

9

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

4шт.

8

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

8шт.

Выбрано товаров: 20
