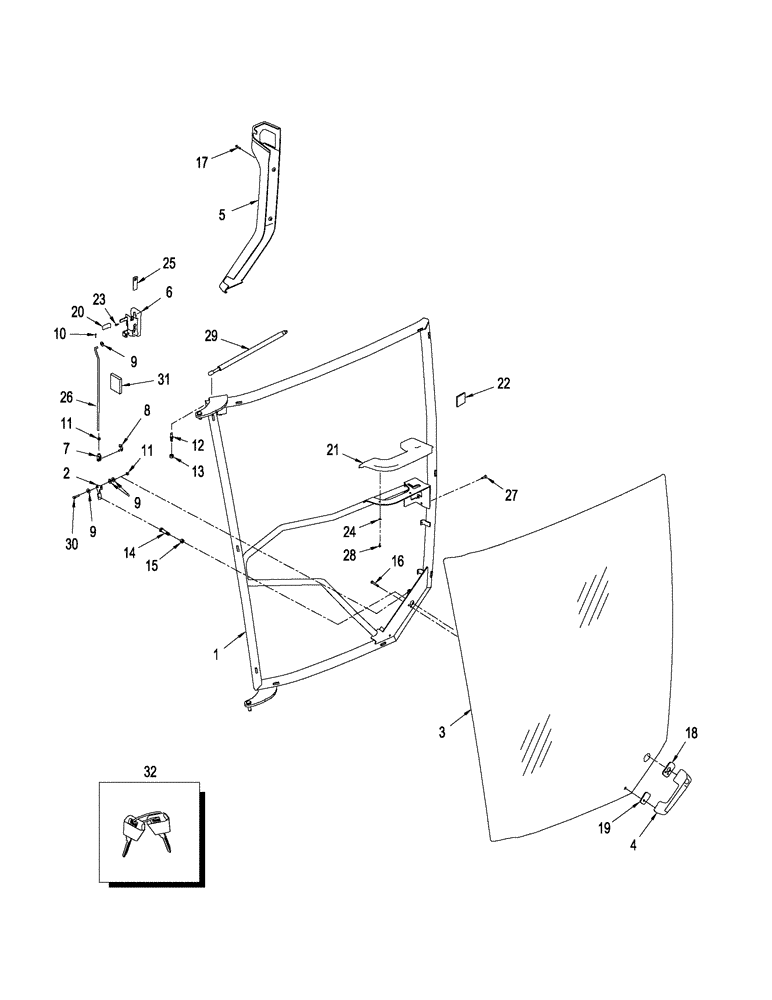

Запчасти Case IH STX325 (09-14) - DOOR ASSY (09) - CHASSIS/ATTACHMENTS

388870A3

DOOR ASSY.

Includes: Ref. 1 - 27

1шт.

1

NSS

NOT SOLD SEPARAT

DOOR

1шт.

2

388934A1

LEVER

door latch

1шт.

3

181239A4

WINDOW ASSY

GLASS

1шт.

4

9707331

HANDLE

Cab Door

1шт.

5

358329A3

COVER

latch

1шт.

6

388874A1

LATCH

1шт.

7

713-226

CLEVIS

M6 x 12

1шт.

8

906020R1

PIN

M6 x 6

1шт.

9

895-25006

WASHER,6.6mm ID x 18mm OD x 1.6mm Thk

4шт.

10

733-1610

COTTER PIN,M1.6 x 10

1шт.

11

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

12

3234063R1

BALL STUD,M10 x 1.5

1шт.

13

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

14

340-12520

SCREW,Cross Pan Hd, 1/4"-20 x 1 1/4"

1шт.

15

425-104

NUT,1/4"-20, Cl 5

1шт.

16

805-6035

BOLT,Hex, M6 x 35mm, Cl 10.9

3шт.

17

260-16516

SELF-TAP SCREW,Cross Pan Hd, #10 x 1"

3шт.

18

194174A1

GASKET,3.2mm Thk

large

1шт.

19

194175A1

GASKET,3.2mm Thk

small

1шт.

20

388122A1

HANDLE

door latch

1шт.

21

388120A1

ARMREST

1шт.

22

97268C1

SPACER

10шт.

23

760-14316

SELF-TAP SCREW,Pan Hd, M4.2 x 16

1шт.

24

895-30101

WASHER,M5 x 10 x 1

10 x 5.5 x 1.0 mm

2шт.

25

352842A1

KNOB

1шт.

26

388936A1

ROD

1шт.

27

461-42512

HEX SOC SCREW,Flat Hd, 1/4"-20 x 3/4"

4шт.

28

760-17316

SELF-TAP SCREW,Pan Hd, M4.2 x 16

3шт.

29

329720A1

GAS STRUT,457mm Extended, 308mm Compressed

gas spring

1шт.

30

614-6025

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8, Full Thd

1шт.

31

369566A1

TAPE

1шт.

32

86502201

IGNITION KEY

Cab Door

1шт.
