Запчасти Case IH STX275 (06-02) - CLUTCH PEDAL, MANUAL SHIFT TRANSMISSION (06) - POWER TRAIN

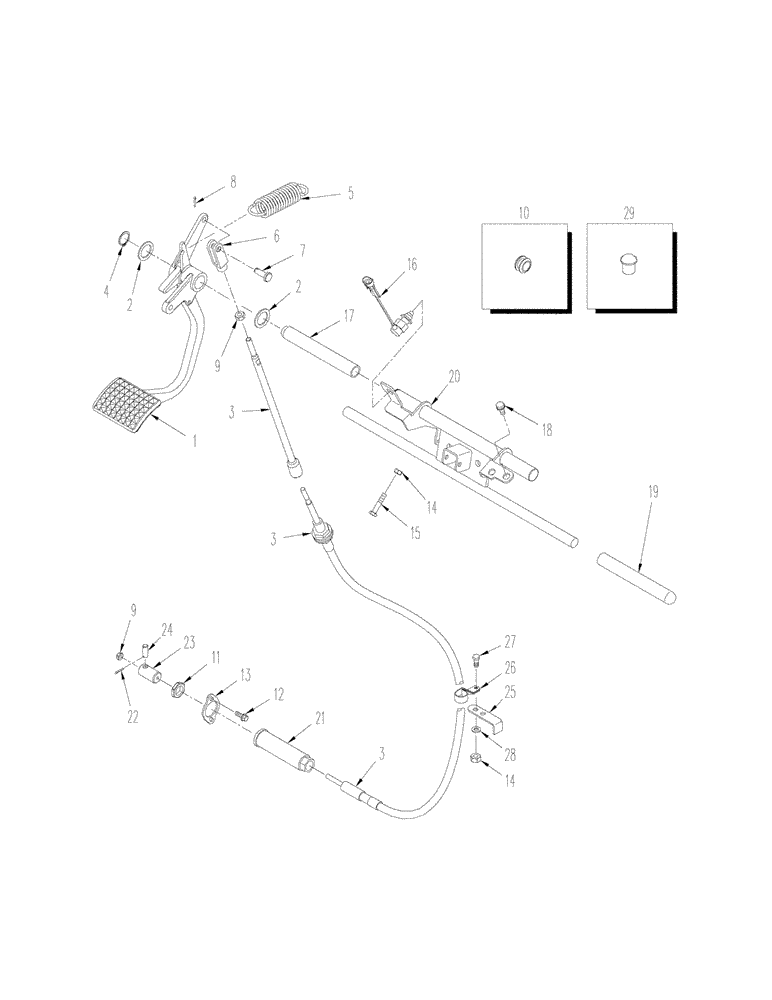

Схема запчастей Case IH STX275 - (06-02) - CLUTCH PEDAL, MANUAL SHIFT TRANSMISSION (06) - POWER TRAIN
6
1
9
2
3
18
20
3
17
26
15
25
2
10
9
16
5
22
4
24
28
23
12
13
19
21
3
8
14
11
7
27
29
14

Артикул

Название

Примечание

Количество

1

222462A2

PEDAL

1шт.

2

281093A1

WASHER,Flat, 26.5mm x 38.1mm x 2mm

2шт.

3

435476A1

ASSEMBLY

1шт.

4

800-1125

SNAP RING,M25, Ext

1шт.

5

278210A1

SPRING,Extension, 38.1mm OD x 114.3mm L

1шт.

6

397144A1

CLEVIS

1шт.

7

427-6081

CLEVIS PIN,3/8" x 0.81" L

1шт.

8

432-612

COTTER PIN,3/32" x 3/4"

1шт.

9

425-155

JAM NUT,Jam, 5/16"-24, G5

3шт.

10

248-2376

GROMMET,5/8" ID x 1 1/4" Groove Dia, Str Cut

1шт.

11

19-885

JAM NUT

1шт.

12

458-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

2шт.

13

90-8048T1

FLANGE

1шт.

14

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

15

627-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 10.9, Full Thd

M8 x 55; 10.9

1шт.

16

417927A1

SWITCH

Plunger

1шт.

17

281893A1

BEARING

1шт.

18

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

19

321961A1

MOLDING

2шт.

20

370247A3

SUPPORT

1шт.

21

90-8047T1

SLEEVE

1шт.

22

32-212

COTTER PIN,1/32" x 3/4"

2шт.

23

60-6241T1

END

Cable

1шт.

24

19-6041

PIN

1шт.

25

437369A1

BRACKET

1шт.

26

R43926

CLAMP

1шт.

28

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

29

353-422

PLUG,Dome, 1.250" hole, Nylon

Clutch cable clearance hole

1шт.

27

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

1шт.

Выбрано товаров: 29
