Запчасти Case IH STX275 (09-31) - MIDDLE FRAME ACCUSTEER TRACTOR (09) - CHASSIS/ATTACHMENTS

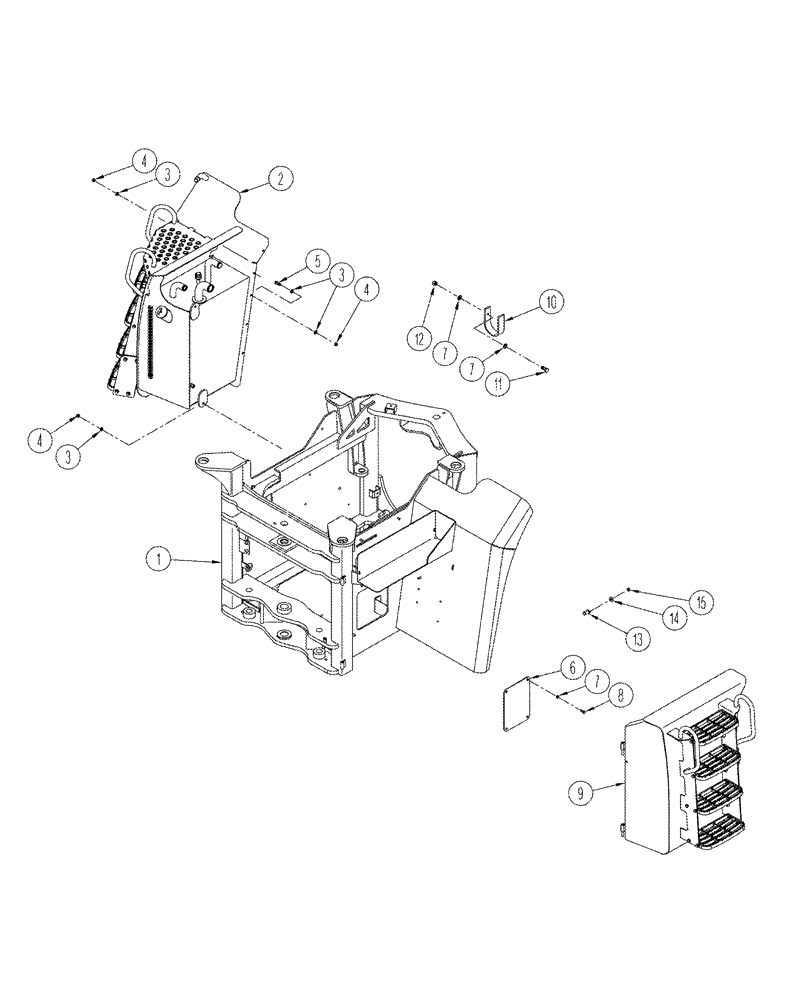

Схема запчастей Case IH STX275 - (09-31) - MIDDLE FRAME ACCUSTEER TRACTOR (09) - CHASSIS/ATTACHMENTS
7
1
10
5
8
15
6
11
4
7
2
3
13
12
3
7
3
14
4
9
4

Артикул

Название

Примечание

Количество

1

318235A4

FRAME

1шт.

2

NSS

NOT SOLD SEPARAT

TANK ASSY hydraulic, see Figure 08-17, order components

1шт.

3

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

11шт.

4

829-1412

NUT,M12, Cl 10.9

7шт.

5

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

4шт.

6

332313A1

PLATE

cover

1шт.

8

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

4шт.

9

NSS

NOT SOLD SEPARAT

DOOR ASSY battery, right-hand, M10; 10, see Figure 09-32, order components

1шт.

10

381684A1

SHIELD

driveshaft

1шт.

11

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

12

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

13

328534A1

BOLT

1шт.

14

495-21050

WASHER,7/16"

1шт.

15

429-107

NUT,7/16"-14, G8

1шт.

7

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

8шт.

Выбрано товаров: 15
