Запчасти Case IH STEIGER 600 (90.154.02) - DOOR - LEFT HAND, COMPONENTS (90) - PLATFORM, CAB, BODYWORK AND DECALS

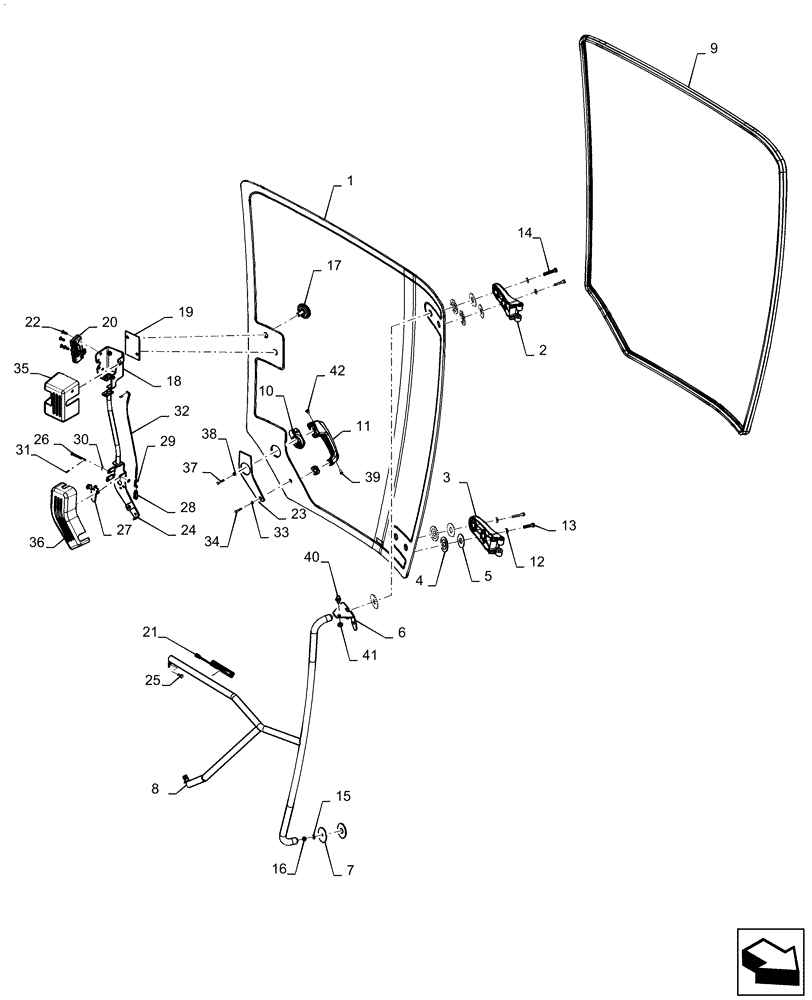

Схема запчастей Case IH STEIGER 600 - (90.154.02) - DOOR - LEFT HAND, COMPONENTS (90) - PLATFORM, CAB, BODYWORK AND DECALS
1
10
21
11
14
26
8
33
25
35
20
37
6
36
38
5
12
22
23
16
41
4
27
39
2
15
19
31
24
3
9
13
30
17
42
18
34
32
28
29
7
40

Артикул

Название

Примечание

Количество

1

84369531

CAB GLASS

Door, LH

1шт.

2

87704854

HINGE

Door, LH Upper

1шт.

3

87704855

HINGE

Door, LH Lower

1шт.

4

376336A1

RUBBER WASHER

Door Hinge

8шт.

5

376334A1

WASHER,22mm ID x 55mm OD x 2.8mm Thk

Outer, Steel, Door Hinge

4шт.

6

47497124

BRACKET

Support, Gas Spring

1шт.

7

376332A1

WASHER,9mm ID x 60mm OD x 3.4mm Thk

Inner, Steel, Door Hinge

2шт.

8

47565523

HANDLE

Grab, LH Door

1шт.

9

84370668

DOOR SEAL,4882mm

1шт.

10

87716845

KIT

LH Door Handle

1шт.

11

87716844

LOCKING HANDLE

LH Door

1шт.

12

895-30107

WASHER,M8 x 20 x 2

4шт.

13

614-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 8.8, Full Thd

2шт.

14

614-8050

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8, Full Thd

2шт.

15

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

16

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

17

198916A2

CAP,M8 x 20, Black

Cap, Window

2шт.

18

84191739

BRACKET

Door Lock

1шт.

19

275352A2

SPACER

Lower Door Handle

1шт.

20

87758652

LH DOOR LOCK

Catch

1шт.

21

84358826

HANDLE

Latch Release

1шт.

22

14441427

SCREW,Flat Csk Hd, M6 x 20mm, Cl 8.8

4шт.

23

87714959

SEAL

Protection, LH Door Handle

1шт.

24

84469761

TUBE

LH Door

1шт.

25

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

3шт.

26

275353A1

BALL STUD

Clevis

1шт.

27

87705336

LEVER

Plated, LH Door Handle

1шт.

28

713-125

ADJUSTABLE CLEVIS,M5 x 20

1шт.

29

1999650C1

CLEVIS PIN

5mm Snap

1шт.

30

87681226

WASHER

Curve Spring

2шт.

31

733-1610

COTTER PIN,M1.6 x 10

3шт.

32

87714958

CABLE,387mm L

LH Door Latch

1шт.

33

892-11006

LOCK WASHER,M6

3шт.

34

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

3шт.

35

47379239

COVER

Door Lock

1шт.

36

87716848

PROTECTIVE COVER

Door Handle

1шт.

37

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

1шт.

38

829-1406

NUT,Hex, M6 x 1, Cl 10.9

1шт.

39

840-1612

SCREW,Pan, M6 x 12mm, Cl 4.8

1шт.

40

3234063R1

BALL STUD,M10 x 1.5

Stud

1шт.

41

403749A1

LOCK NUT,M10 x 1.5, Class 8.8

1шт.

42

895-11005

WASHER,5.5mm ID x 10mm OD x 1mm Thk

4шт.

Выбрано товаров: 42
