(04-09) - STARTER ASSEMBLY, STEIGER 485

Запчасти Case IH STEIGER 485 (04-09) - STARTER ASSEMBLY, STEIGER 485 (04) - ELECTRICAL SYSTEMS

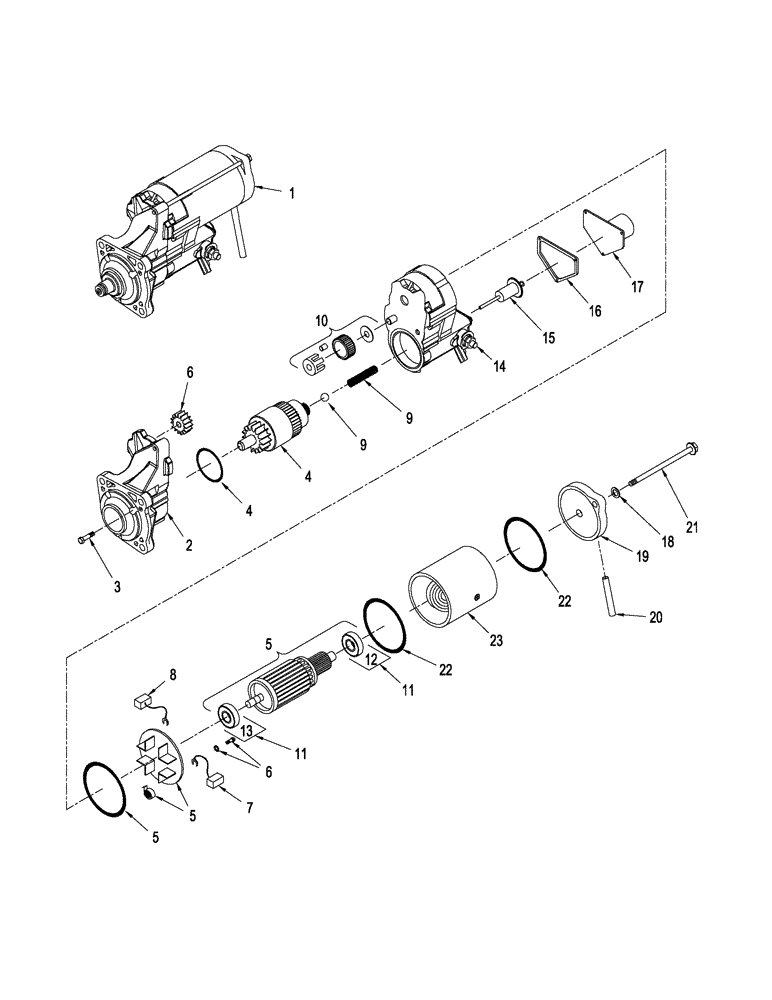

Схема запчастей Case IH STEIGER 485 - (04-09) - STARTER ASSEMBLY, STEIGER 485 (04) - ELECTRICAL SYSTEMS
20
4
17
15
9
5
18
7
8
5
4
22
19
11
13
22
10
2
12
9
11
21
16
6
6
5
3
1
14
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504106753

STARTER MOTOR

Inc. 1 - 13

1шт.

504106753R

REMAN-STARTER

STEIGER 485 - CASE IH 4WD TRACTOR - 8/07-

1шт.

504106753C

CORE-STARTER

Return Number

1шт.

2

NSS

NOT SOLD SEPARAT

Housing, End Cap

1шт.

3

42471445

SCREW

4шт.

4

42471440

KIT, STARTER MTR REP

1шт.

5

42471439

ARMATURE

Assy.

1шт.

6

NSS

NOT SOLD SEPARAT

Pinnion

1шт.

7

42471446

BRUSH, COMMUTATOR

BRUSH

2шт.

8

42471447

BRUSH, COMMUTATOR

BRUSH

2шт.

9

42471378

KIT, STARTER MTR REP

1шт.

10

42471450

KIT, STARTER MTR REP

1шт.

11

42546503

BEARING

Engine

1шт.

12

42471451

KIT, STARTER MTR REP

Engine Bearing

1шт.

13

42546522

BEARING

Engine

1шт.

14

NSS

NOT SOLD SEPARAT

Housing Starter

1шт.

15

NSS

NOT SOLD SEPARAT

Plunger

1шт.

16

NSS

NOT SOLD SEPARAT

Seal

1шт.

17

NSS

NOT SOLD SEPARAT

Cover

1шт.

18

NSS

NOT SOLD SEPARAT

Washer

2шт.

19

NSS

NOT SOLD SEPARAT

Cover, End

1шт.

20

NSS

NOT SOLD SEPARAT

Bushing

1шт.

21

NSS

NOT SOLD SEPARAT

Bolt

2шт.

22

42471444

O-RING

2шт.

23

42471438

STATOR

1шт.

24

42471442

KIT, STARTER MTR REP

Not Shown

1шт.
