Запчасти Case IH STEIGER 485 (04-22) - HARNESS - ADVANCED FARMING SYSTEMS (04) - ELECTRICAL SYSTEMS

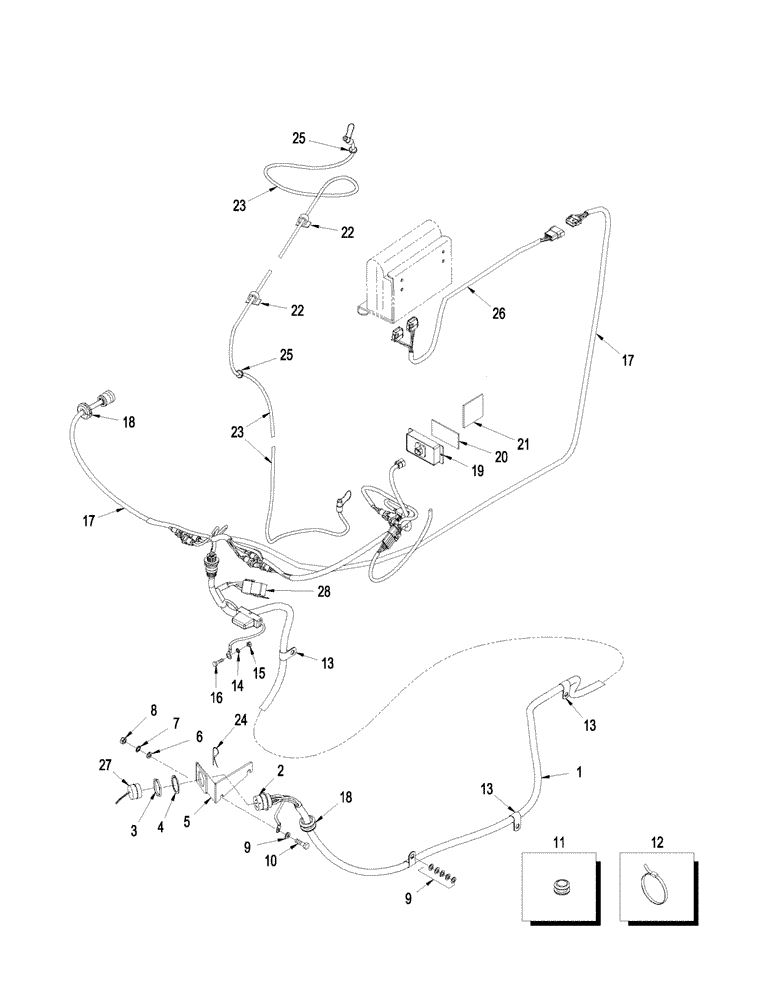

Схема запчастей Case IH STEIGER 485 - (04-22) - HARNESS - ADVANCED FARMING SYSTEMS (04) - ELECTRICAL SYSTEMS
13
11
25
21
22
25
18
9
9
1
13
24
14
2
19
5
23
17
17
15
23
3
26
4
7
18
22
16
12
10
13
28
27
6
8
20

Артикул

Название

Примечание

Количество

1

405029A2

HARNESS

AFS CHASSIS

1шт.

2

352506A1

ELEC CONNECTOR,Male, 9 Pin

AFS

1шт.

3

459329C1

NUT

1шт.

4

459330C1

LOCK WASHER

1шт.

5

405387A2

PLATE

AFS CONNECTOR

1шт.

6

893-11010

LOCK WASHER,Ext Tooth, M10

1шт.

7

892-11010

LOCK WASHER,M10

2шт.

8

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

9

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

7шт.

10

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

2шт.

11

328265A1

GROMMET

1шт.

12

435437A1

CABLE TIE,3/16" x 7 1/4"

CABLE STRAP

3шт.

13

515-25190

CLAMP,3/4", Insul, 1/2" Bolt

2шт.

14

892-11005

LOCK WASHER,M5

1шт.

15

825-1405

NUT,M5, Cl 8

1шт.

16

614-5012

BOLT,Hex, M5 x 0.8 x 12mm, Cl 8.8, Full Thd

1шт.

17

87364530

HARNESS

Cab

1шт.

18

248-23108

GROMMET,3/4" ID x 1 7/16" Groove Dia, Str Cut

1шт.

19

284638A2

ELEC CONNECTOR,4 Pin

1шт.

20

406450A1

FASTENER

DUAL LOCK

2шт.

21

406449A1

FASTENER

DUAL LOCK

2шт.

22

169850C2

CABLE CLIP

Harness

2шт.

23

405687A1

CABLE

Receiver

1шт.

24

136-157

COTTER PIN,Int, 9/64" x .054"

2шт.

25

248-2340

GROMMET,3/8" ID x 5/8" Groove Dia, Str Cut

2шт.

26

87414764

HARNESS

AFS Jumper

1шт.

27

245041C1

CAP

AFS Connector

1шт.

28

84172275

RELAY

AFS Power, 70A / 14V Sealed

1шт.

Выбрано товаров: 28
