(09-31) - BATTERY DOOR ASSEMBLY, WHEEL TRACTOR

Запчасти Case IH STEIGER 435 (09-31) - BATTERY DOOR ASSEMBLY, WHEEL TRACTOR (09) - CHASSIS

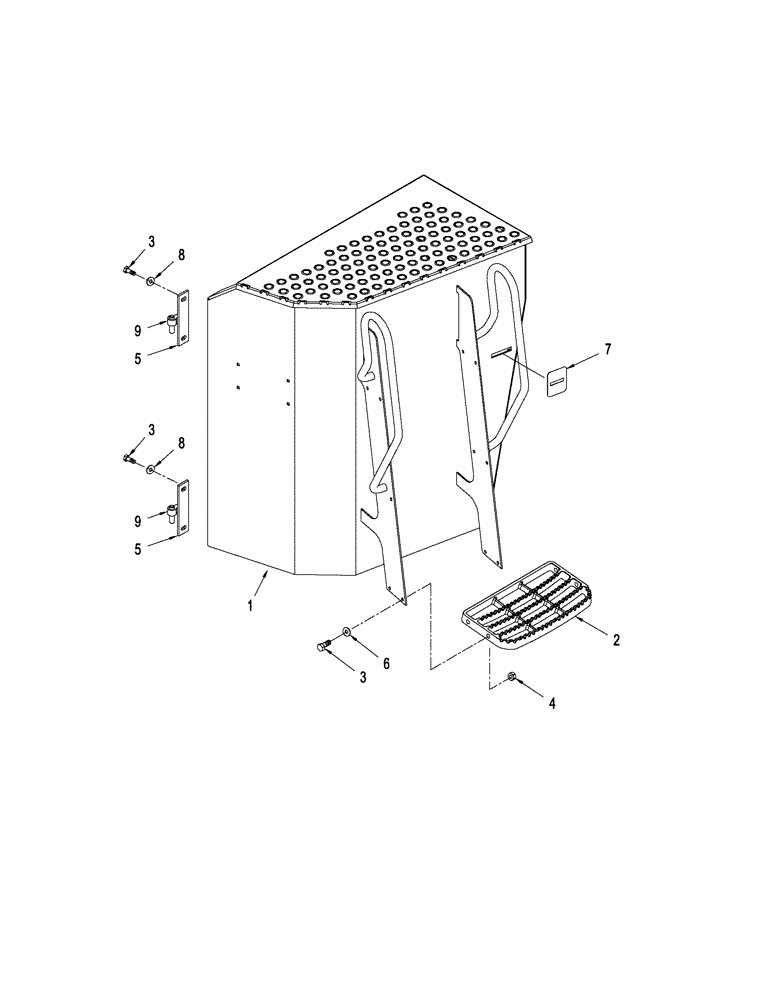

Схема запчастей Case IH STEIGER 435 - (09-31) - BATTERY DOOR ASSEMBLY, WHEEL TRACTOR (09) - CHASSIS
9
6
3
7
9
5
1
8
2
3
5
8
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87613392

DOOR

Battery

1шт.

2

87301185

STEP

3шт.

3

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

16шт.

4

832-10410

NUT,M10 x 1.5, Cl 8

12шт.

5

87582012

PLATE

Hinge

2шт.

6

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

12шт.

7

87613511

DECAL

Protective, Lock Cover

1шт.

8

896-15010

WASHER,11mm ID x 24mm OD x 3mm Thk

4шт.

9

448719A1

HINGE

Battery Door

4шт.
