Запчасти Case IH STEIGER 435 (06-35) - MANUAL SHIFT TRANSMISSION - REAR HOUSING (06) - POWER TRAIN

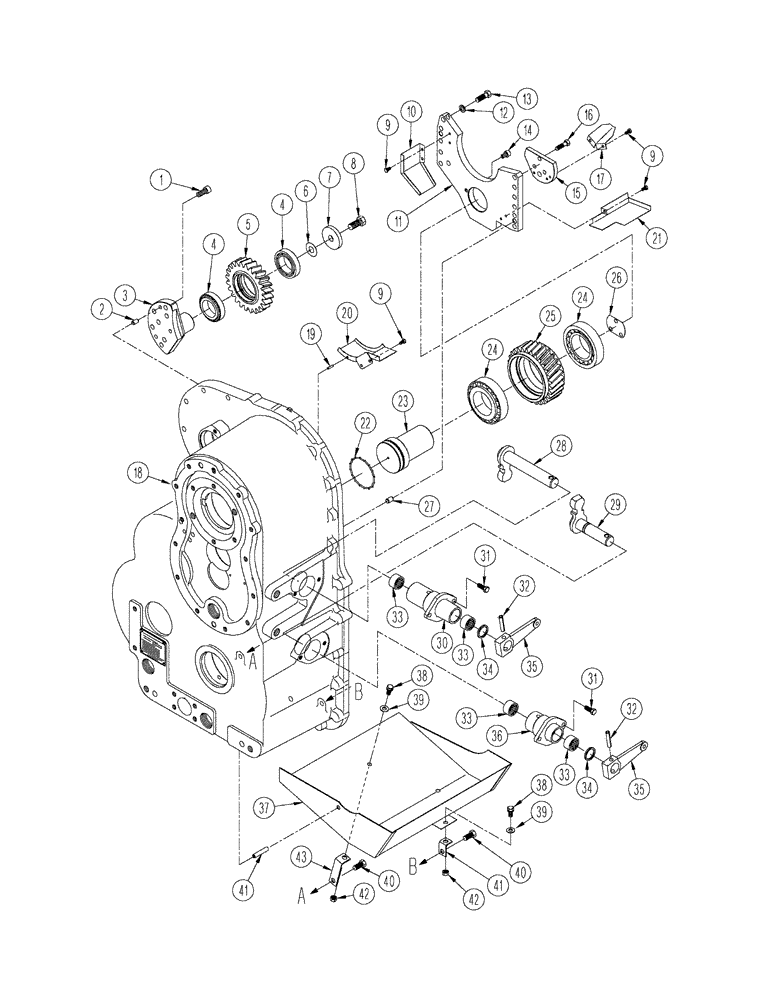

Схема запчастей Case IH STEIGER 435 - (06-35) - MANUAL SHIFT TRANSMISSION - REAR HOUSING (06) - POWER TRAIN
9
27
36
16
34
38
35
41
3
43
5
39
35
13
41
33
24
25
1
11
9
21
19
34
12
6
8
39
24
28
40
10
18
14
38
31
42
33
22
23
29
42
4
40
30
2
20
4
7
33
32
15
33
31
17
26
37
32
9

Артикул

Название

Примечание

Количество

1

427666A1

BOLT

7шт.

2

428151A1

DOWEL

2шт.

3

427664A1

SHAFT

Reverse Idler

1шт.

4

427662A1

TAPERED BEARING

2шт.

5

427659A1

IDLER GEAR

Reverse

1шт.

6

S9950S00F

SHIM,0.1mm Thk

(0.10 mm)

1шт.

6

S9960S00F

SHIM,0.31mm Thk

(0.30 mm)

1шт.

6

S9970S00F

SHIM,0.51mm Thk

(0.51 mm)

1шт.

6

S9980S00F

SHIM,0.71mm Thk

(0.7 mm)

1шт.

7

427661A1

WASHER

Retaining

1шт.

8

514-1021

BOLT,Hex, M16 x 1.5 x 35mm, Cl 10.9

1шт.

9

614-6012

BOLT,Hex, M6 x 1 x 12mm, Cl 8.8, Full Thd

7шт.

10

427578A1

TROUGH

1шт.

11

427616A1

PLATE, SUPPORT

1шт.

12

428172A1

WAVE WASHER

12шт.

13

514-832

BOLT,Hex, M12 x 1.25 x 35mm, Cl 8.8, Full Thd

12шт.

14

427553A1

BOLT

1шт.

15

427554A1

WASHER

1шт.

16

514-730

BOLT,Hex, M10 x 1.25 x 35mm, Cl 8.8, Full Thd

3шт.

17

427576A1

TROUGH

1шт.

18

427538A1

HOUSING

Rear

1шт.

19

838-5518

LOCK PIN,M5 x 18, Slotted

1шт.

20

427579A1

TROUGH

First Gear

1шт.

21

427580A1

TROUGH

Second Gear

1шт.

22

428157A1

O-RING

1шт.

23

427615A1

SHAFT

Idler

1шт.

24

427613A1

TAPERED BEARING

2шт.

25

427614A1

IDLER GEAR

1шт.

26

427570A1

SHIM,0.1mm Thk

(0.004")

1шт.

26

427571A1

SHIM,0.15mm Thk

(0.006")

1шт.

26

427572A1

SHIM,0.3mm Thk

(0.012")

1шт.

26

427573A1

SHIM,0.7mm Thk

(0.028")

1шт.

27

428152A1

DOWEL

2шт.

28

428144A1

LEVER

1-R Gears

1шт.

29

428146A1

LEVER

A-B Range

1шт.

30

428140A1

SUPPORT

Lever, 1-R Gears

1шт.

31

514-712

BOLT,Hex, M10 x 1.25 x 25mm, Cl 8.8, Full Thd

4шт.

32

SM831050

PIN

3шт.

33

428128A1

BEARING, NEEDLE

4шт.

34

428129A1

OIL SEAL

2шт.

35

428127A1

LEVER

Range Shifter

2шт.

36

428142A1

SUPPORT

Lever, A-B Range

1шт.

37

427546A1

BAFFLE

1шт.

38

514-703

BOLT,Hex, M10 x 1.25 x 20mm, Cl 8.8, Full Thd

2шт.

39

SM8915440

WASHER

2шт.

40

514-842

BOLT,Hex, M12 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

41

427548A1

STRAP

Left-Hand

1шт.

42

825-11410

NUT,M10 x 1.25, Cl 8

2шт.

43

427545A1

STRAP

Right-Hand

1шт.

Выбрано товаров: 49
