Запчасти Case IH STEIGER 335 (09-29) - MIDDLE FRAME, WITH ACCUSTEER (09) - CHASSIS

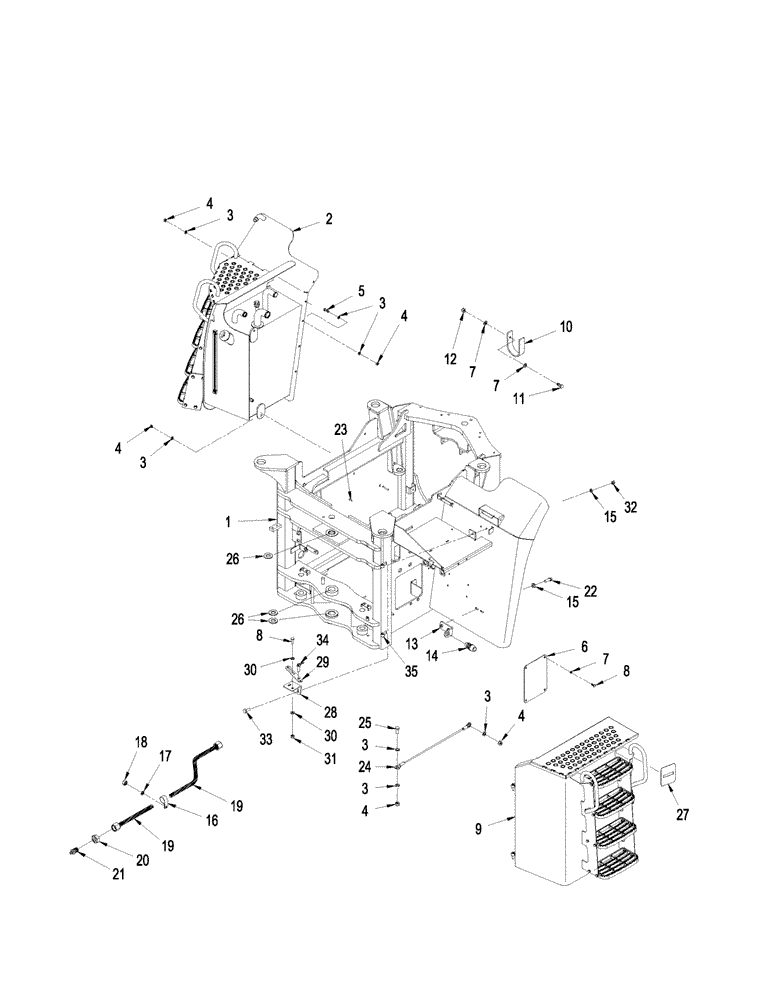

Схема запчастей Case IH STEIGER 335 - (09-29) - MIDDLE FRAME, WITH ACCUSTEER (09) - CHASSIS
3
17
34
19
8
4
5
30
11
2
7
20
3
21
31
28
4
16
10
4
26
32
7
22
8
25
7
29
12
26
19
15
4
15
23
4
6
3
27
35
24
30
18
3
13
14
3
3
1
33
9

Артикул

Название

Примечание

Количество

1

87667043

FRAME

Middle

1шт.

2

NSS

NOT SOLD SEPARAT

Tank Assy, Hydraulic, See Figure: 08-16

1шт.

3

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

15шт.

4

829-1412

NUT,M12, Cl 10.9

9шт.

5

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

4шт.

6

431459A1

PLATE

Access Cover

1шт.

7

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

8шт.

8

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

6шт.

9

NSS

NOT SOLD SEPARAT

Door Assy, Battery, Right-Hand, See Figure: 09-30

1шт.

10

87309990

SHIELD

Driveshaft

1шт.

11

627-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 10.9, Full Thd

2шт.

12

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

13

86992264

BRACKET

Door Stop

1шт.

14

363226A1

BUMPER

Rubber

1шт.

15

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

4шт.

16

515-2279

CLAMP,5/16", Insul, 5/16" Bolt

1шт.

17

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

18

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

1шт.

19

1345098C1

HOSE

Lubrication

1шт.

20

F53473

LOCK NUT,1/8-27 NPSM

1шт.

21

219-8

LUBE NIPPLE,1/4" - 28 NPTF

1шт.

22

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

23

426285A1

STUD

Threaded

10шт.

24

87372424

CABLE RETAINER

1шт.

25

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

1шт.

26

87591684

WASHER

Front Frame Articulation Hinge

3шт.

27

87613511

DECAL

Lock Cover

1шт.

28

87591013

LOCKING PLATE

Door Lock

1шт.

29

87591014

ADJUSTING PLATE

Door Lock

1шт.

30

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

4шт.

31

832-10410

NUT,M10 x 1.5, Cl 8

2шт.

32

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

33

811-8030

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 30mm, Cl 8.8

2шт.

34

132757

LINCH PIN,11.11mm OD x 44.45mm L

1шт.

35

448719A1

HINGE

Battery Door

2шт.

Выбрано товаров: 35
