Запчасти Case IH STEIGER 335 (09-27) - FRONT FRAME, WITHOUT ACCUSTEER (09) - CHASSIS

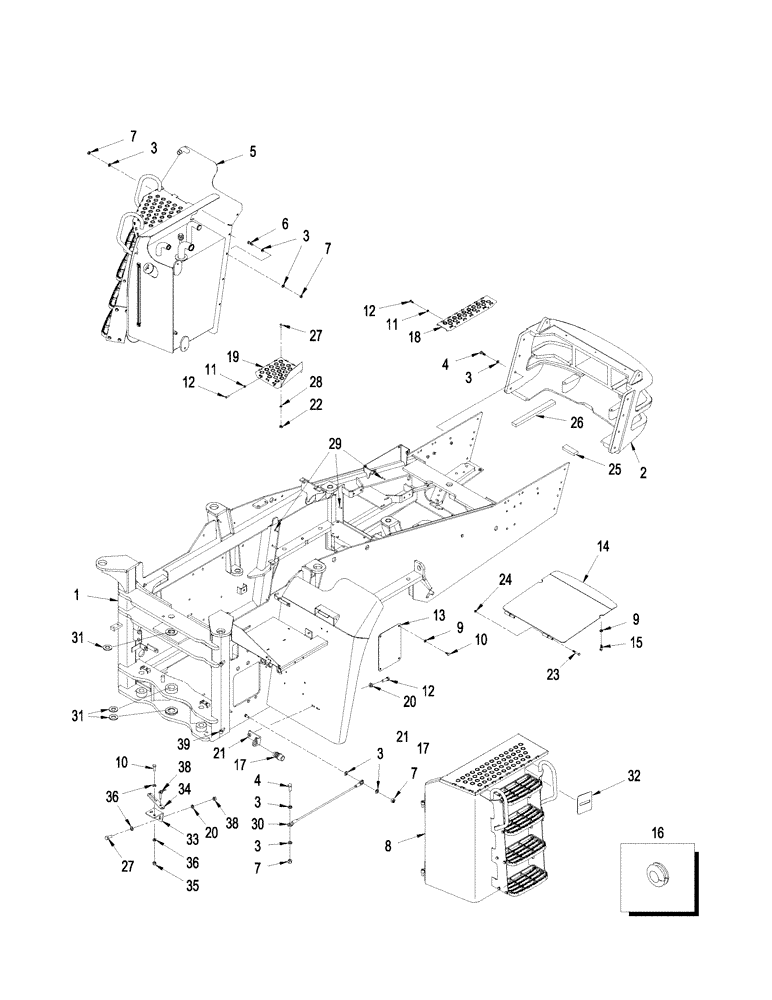

Схема запчастей Case IH STEIGER 335 - (09-27) - FRONT FRAME, WITHOUT ACCUSTEER (09) - CHASSIS
33
3
8
38
9
11
31
3
21
39
12
12
19
22
6
4
23
36
15
21
20
7
18
28
7
38
10
35
3
34
14
31
36
30
1
20
3
11
3
7
7
10
27
29
32
16
4
17
25
5
26
17
13
2
12
3
27
24
9

Артикул

Название

Примечание

Количество

1

87667039

FRAME

Front

1шт.

2

431458A1

BUMPER

Front, See Figure: 09-31

1шт.

3

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

23шт.

4

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

9шт.

5

NSS

NOT SOLD SEPARAT

Tank Assy., Hydraulic, See Figure: 08-16

1шт.

6

627-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 10.9, Full Thd

4шт.

7

829-1412

NUT,M12, Cl 10.9

9шт.

8

NSS

NOT SOLD SEPARAT

Door Assy., Battery, Right-Hand, See Figure: 09-30

1шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

6шт.

10

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

2шт.

11

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

10шт.

12

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

6шт.

13

431459A1

PLATE

Access Cover

1шт.

14

87316978

COVER

Access Door

1шт.

15

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

4шт.

16

87365705

GROMMET

Rubber

1шт.

17

363226A1

BUMPER

Door

1шт.

18

385509A1

STEP

1шт.

19

385529A2

STEP

1шт.

20

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

4шт.

21

86992264

BRACKET

Door Stop

1шт.

22

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

23

827-12120

BOLT,Hex, M12 x 1.75 x 120mm, Cl 10.9

1шт.

24

832-10412

NUT,M12 x 1.75, Cl 8

1шт.

25

396412A1

RUBBER STRIP

2шт.

26

328197A1

SEAL

Access Door

2шт.

27

811-8030

CARRIAGE BOLT,Sht Sq Nk, M8 x 1.25 x 30mm, Cl 8.8

4шт.

28

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

29

426285A1

STUD

Threaded

20шт.

30

87372424

CABLE RETAINER

1шт.

31

87591684

WASHER

Front Frame Articulation Hinge

3шт.

32

87613511

DECAL

Locking Cover

1шт.

33

87591013

LOCKING PLATE

Door Lock

1шт.

34

87591014

ADJUSTING PLATE

Door Lock

1шт.

35

832-10410

NUT,M10 x 1.5, Cl 8

6шт.

36

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

4шт.

37

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

38

132757

LINCH PIN,11.11mm OD x 44.45mm L

1шт.

39

448719A1

HINGE

Battery Door

2шт.

Выбрано товаров: 39
