(06-16) - POWER TAKEOFF - DRIVE SHAFT MOUNTING

Запчасти Case IH STEIGER 335 (06-16) - POWER TAKEOFF - DRIVE SHAFT MOUNTING (06) - POWER TRAIN

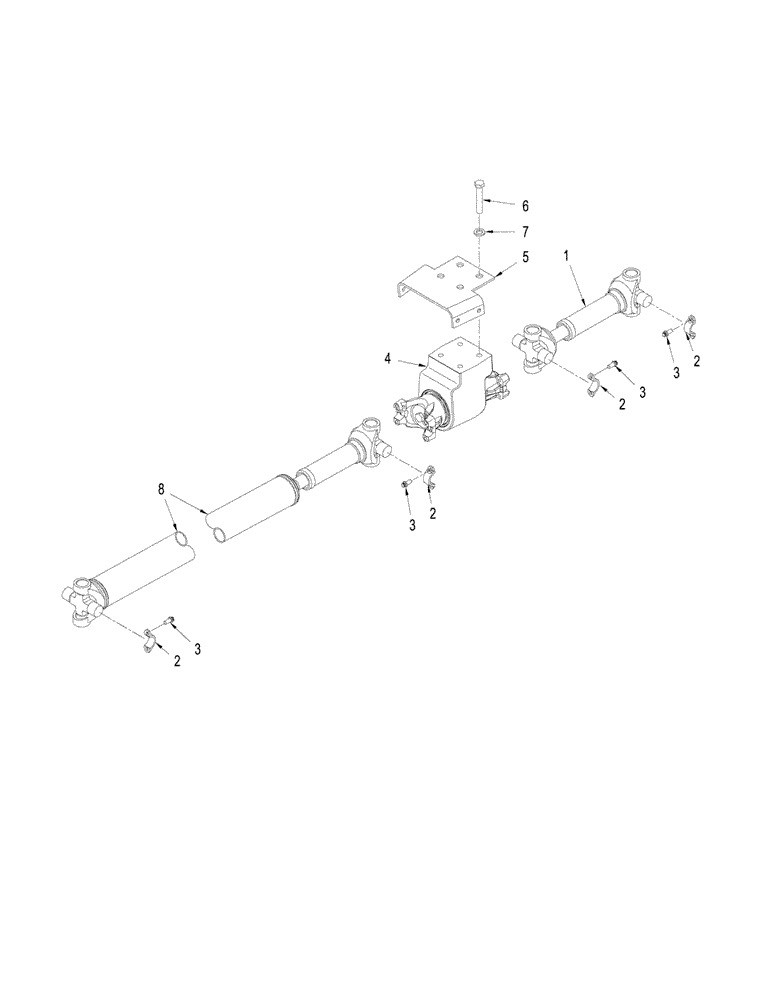

Схема запчастей Case IH STEIGER 335 - (06-16) - POWER TAKEOFF - DRIVE SHAFT MOUNTING (06) - POWER TRAIN
5
8
1
7
2
3
2
3
3
4
3
2
6
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

404601A1

DRIVE SHAFT

Articulation, See Figure: 06-17

1шт.

2

L116943

SECURING STRAP

8шт.

3

868-10020

12 PT SCREW,M10 x 20mm, Cl 12.9

16шт.

4

NSS

NOT SOLD SEPARAT

Hanger, See Figure: 06-17

1шт.

5

404604A1

BRACKET

Mounting

1шт.

6

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

4шт.

7

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

4шт.

8

404602A1

DRIVE SHAFT

Rear, See Figure: 06-17

1шт.
